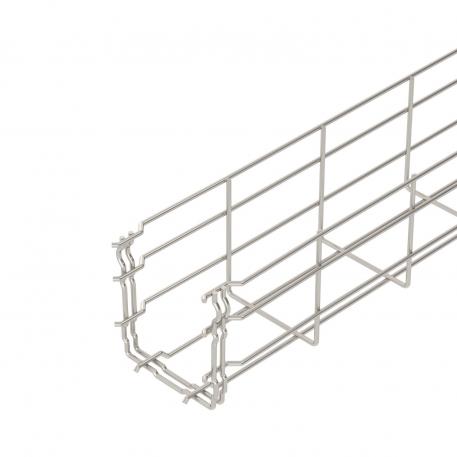

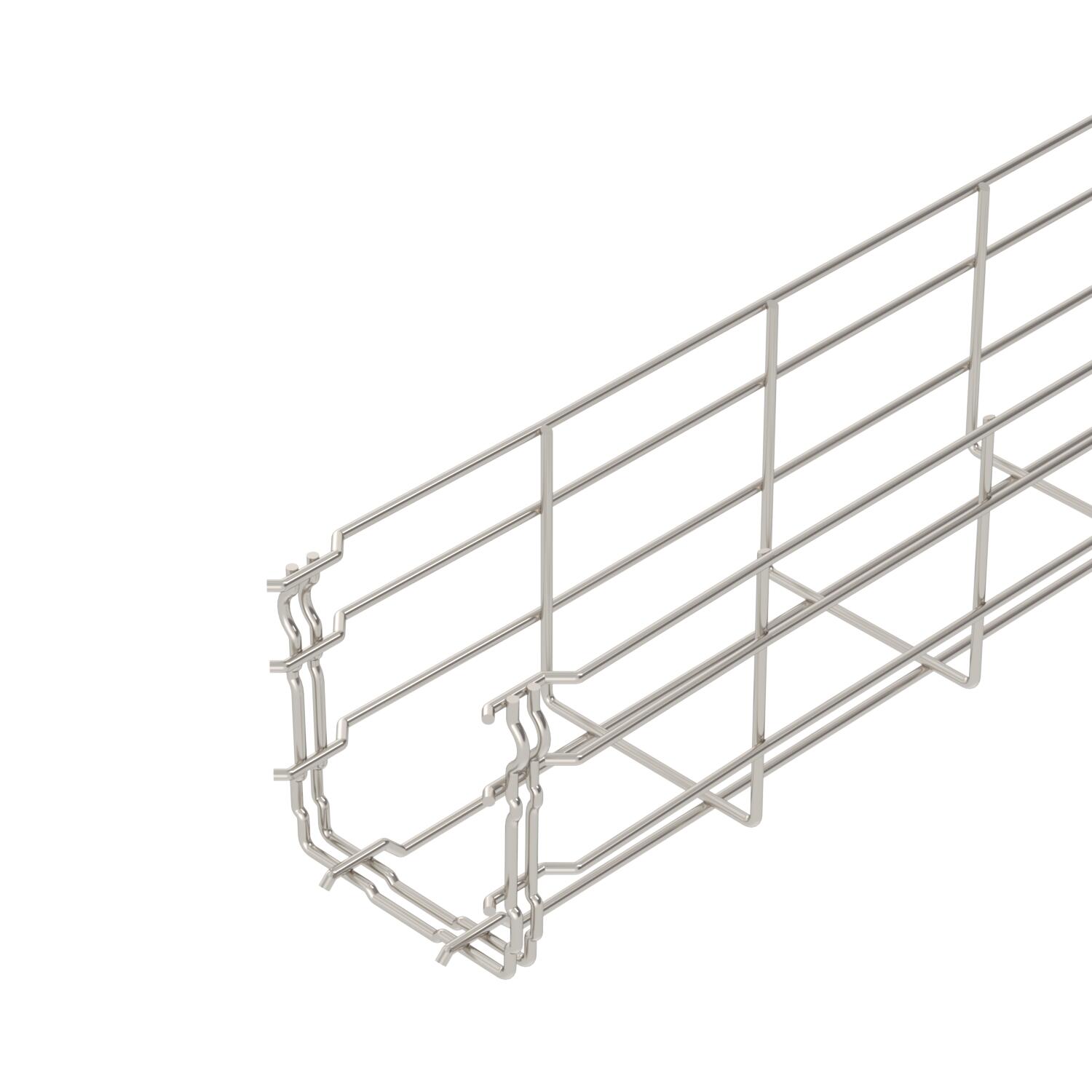

Проволочный лоток GR-Magic® 105 A4
Артикул, номер 6002475 | EAN 4012195874904
- Описание продукта
-
Описание продуктаРешетчатый лоток с соединителем соответствующей формы со сторонами высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

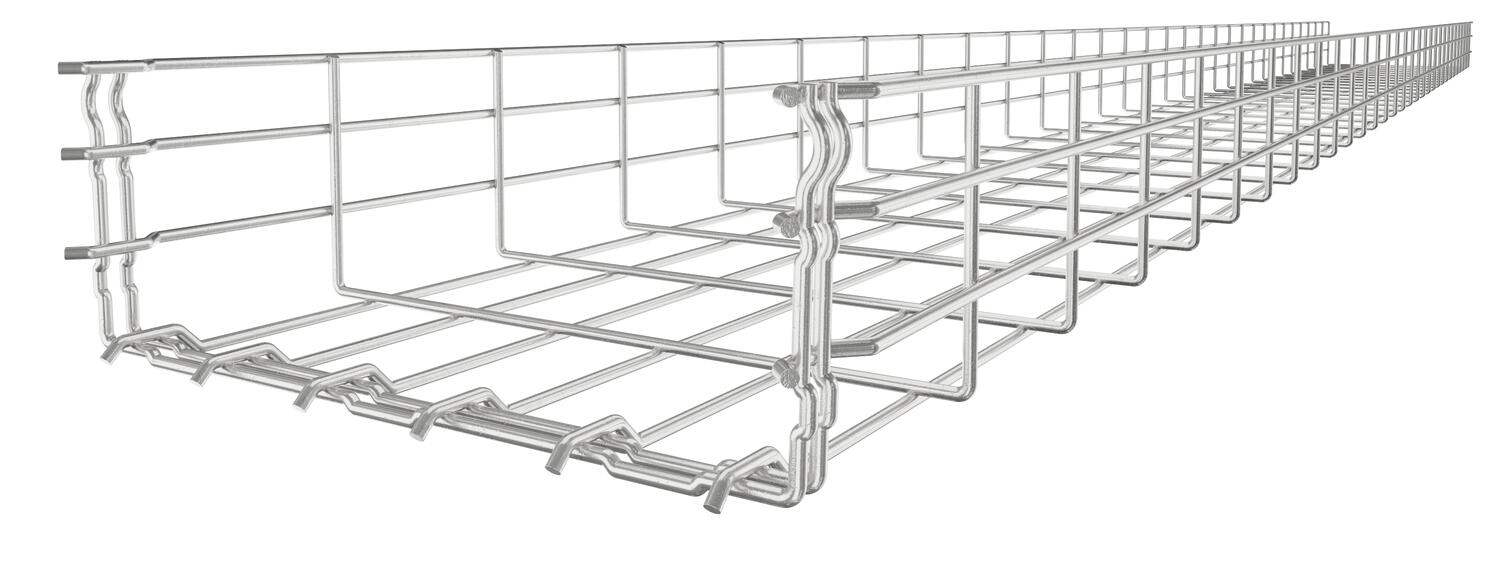

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.
-
- Технические данные
-
Технические характеристики

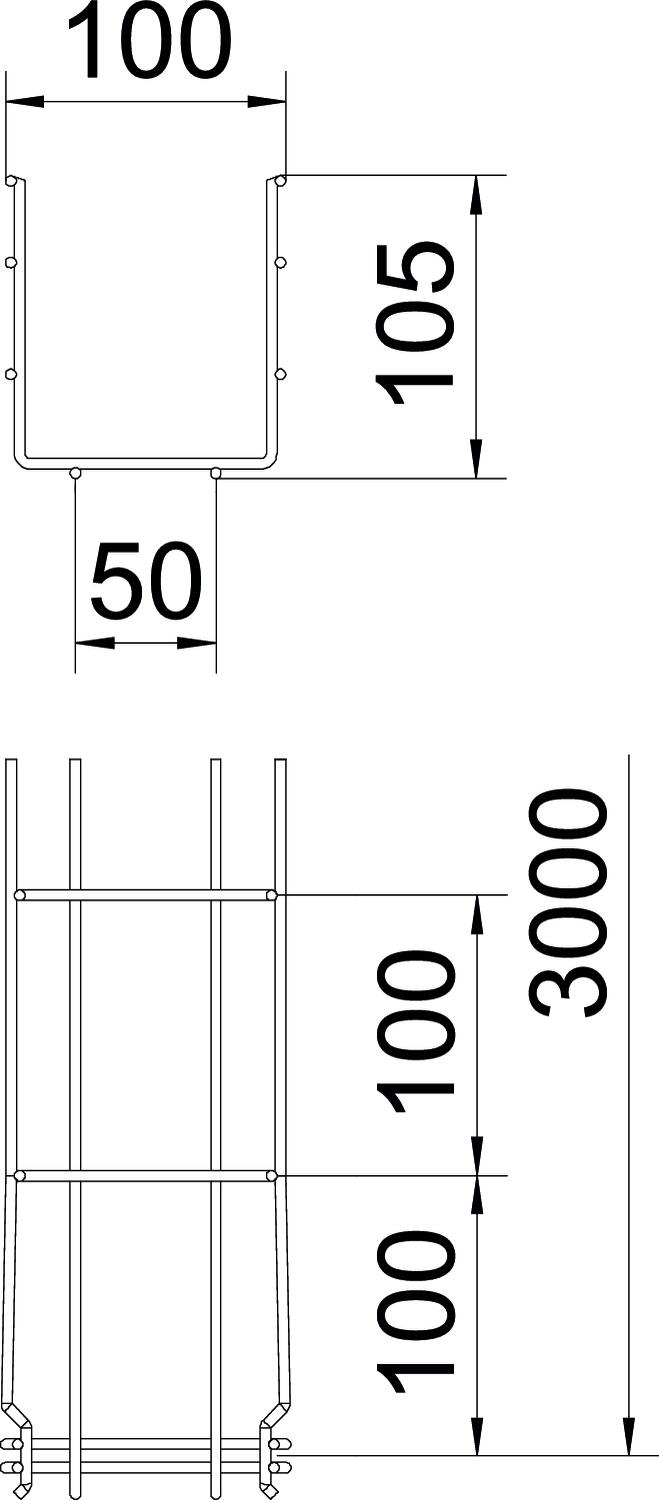

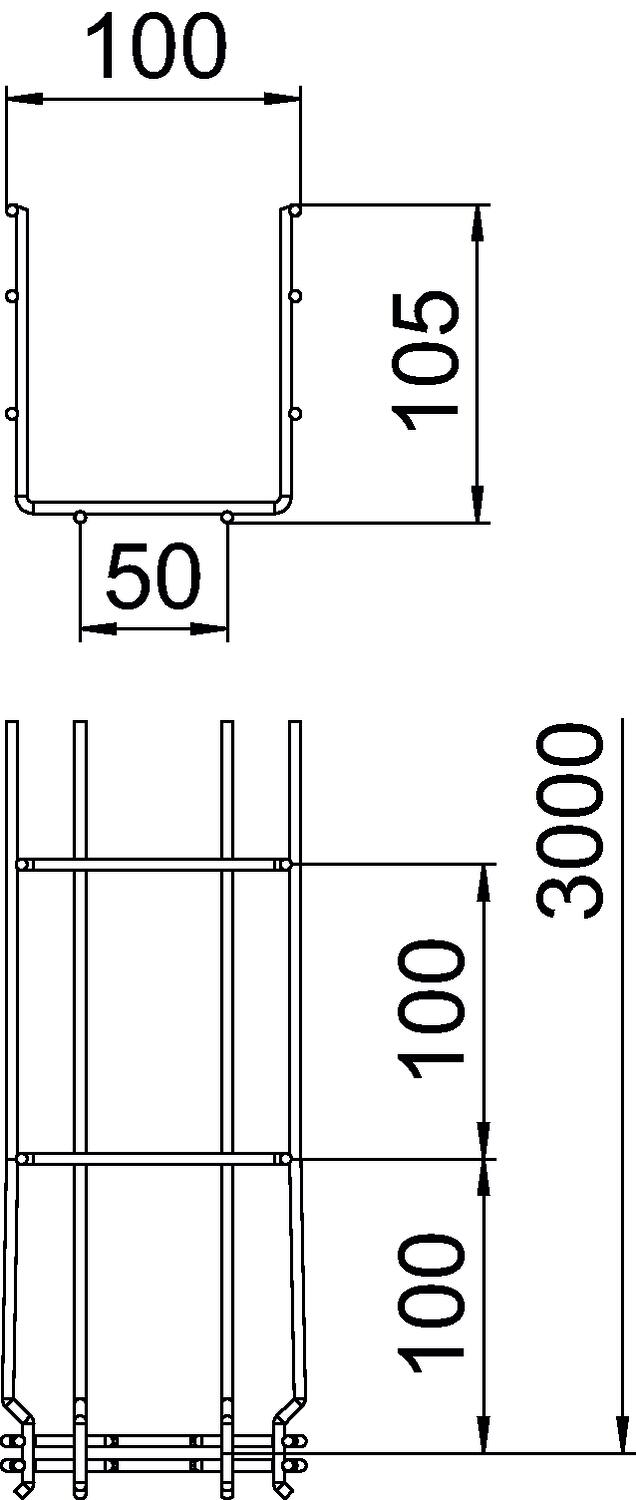

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 105 mm Высота 4,13 in Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4401 Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 82 cm² Полезное поперечное сечение 8200 mm² Размер Н 108 mm Размер 105x100x3000 Размер B 100 mm Расстояние между опорами 1,0 м 0,8 kN/m Расстояние между опорами 1,0 м 0,37 kN/m Расстояние между опорами 2,5 м 0,27 kN/m Расстояние между опорами 3,0 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,55 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 5,0271 кг CO2e / 1 Метр Форма профиля U-образная форма Цвет цвета нержавеющей стали Ширина 3,94 in Ширина 100 mm Технические данные
Диаграмма нагрузки на проволочный лоток типа GRM 105
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Угловой соединитель A4
GEV 36 A4 6016764 10 Штук
Крышка неперфорированная А4
DRLU 100 A4 6052991 3 м - Загрузки
-
