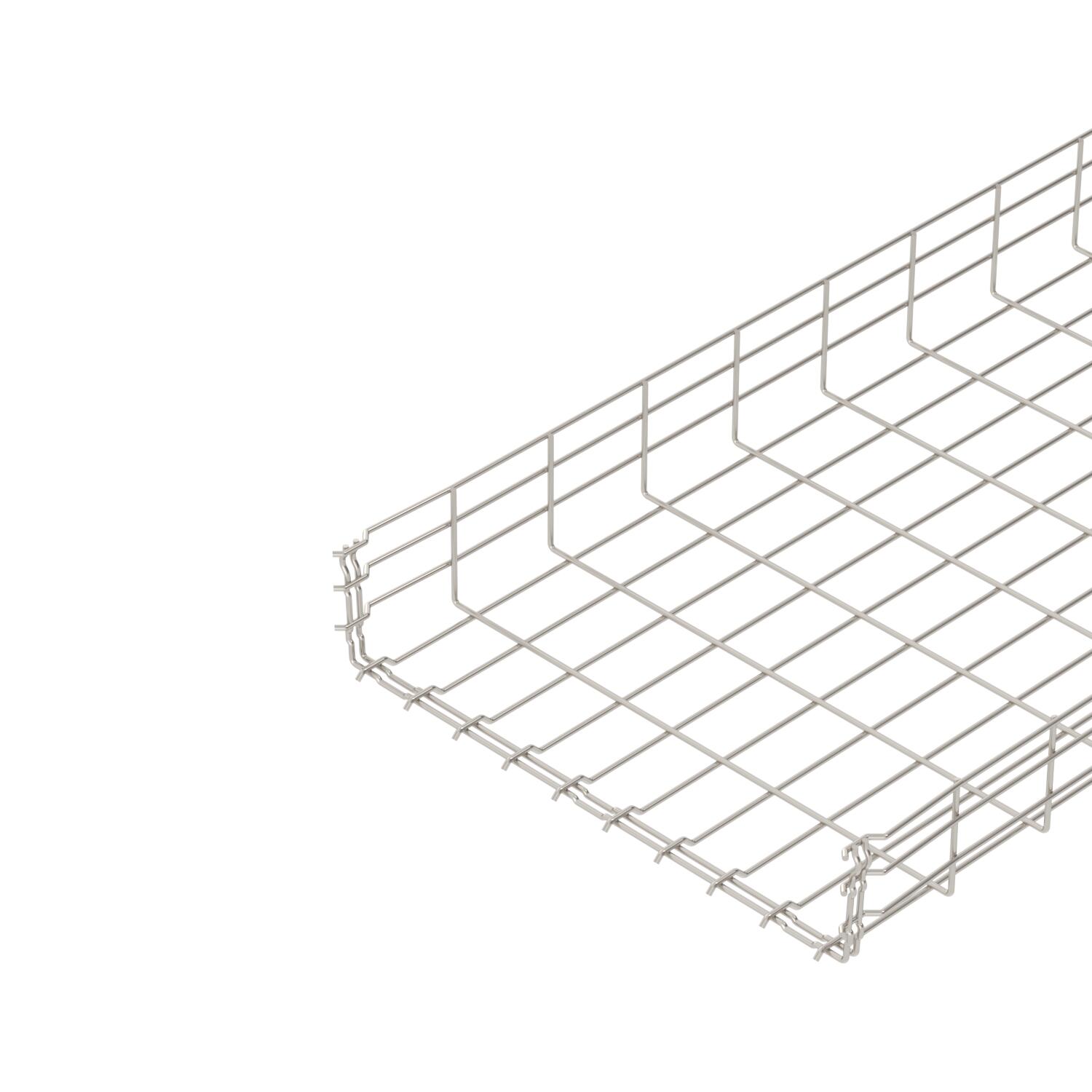

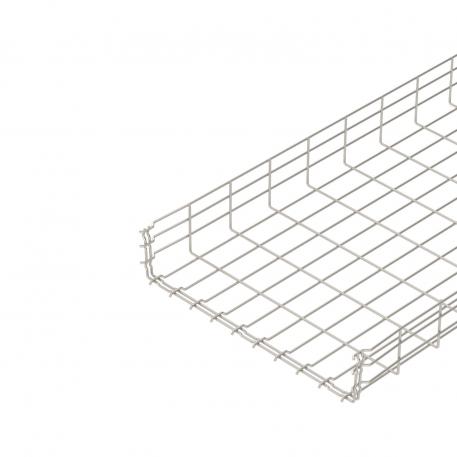

Проволочный лоток GR-Magic® 105 A4 3000 | 500 | 105 | 4,8 | 459 | нет

Проволочный лоток GR-Magic® 105 A4

Артикул, номер 6002483 | EAN 4012195874980

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	105 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Решетчатый лоток с соединителем соответствующей формы со сторонами высотой 105 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочных лотков не нужны дополнительные соединительные детали, так как они просто вставляются один в другой. Ширина ячеек составляет 50 х 100 мм.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Диаметр проволоки	4,8 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Нержавеющая сталь 1.4401
Нержавеющая сталь, протравленная	да
Поверхность	без обработки, дообработанный

Повышение живучести конструкции	нет
Полезное поперечное сечение	45900 mm²
Полезное поперечное сечение	459 cm²
Размер	105x500x3000
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали

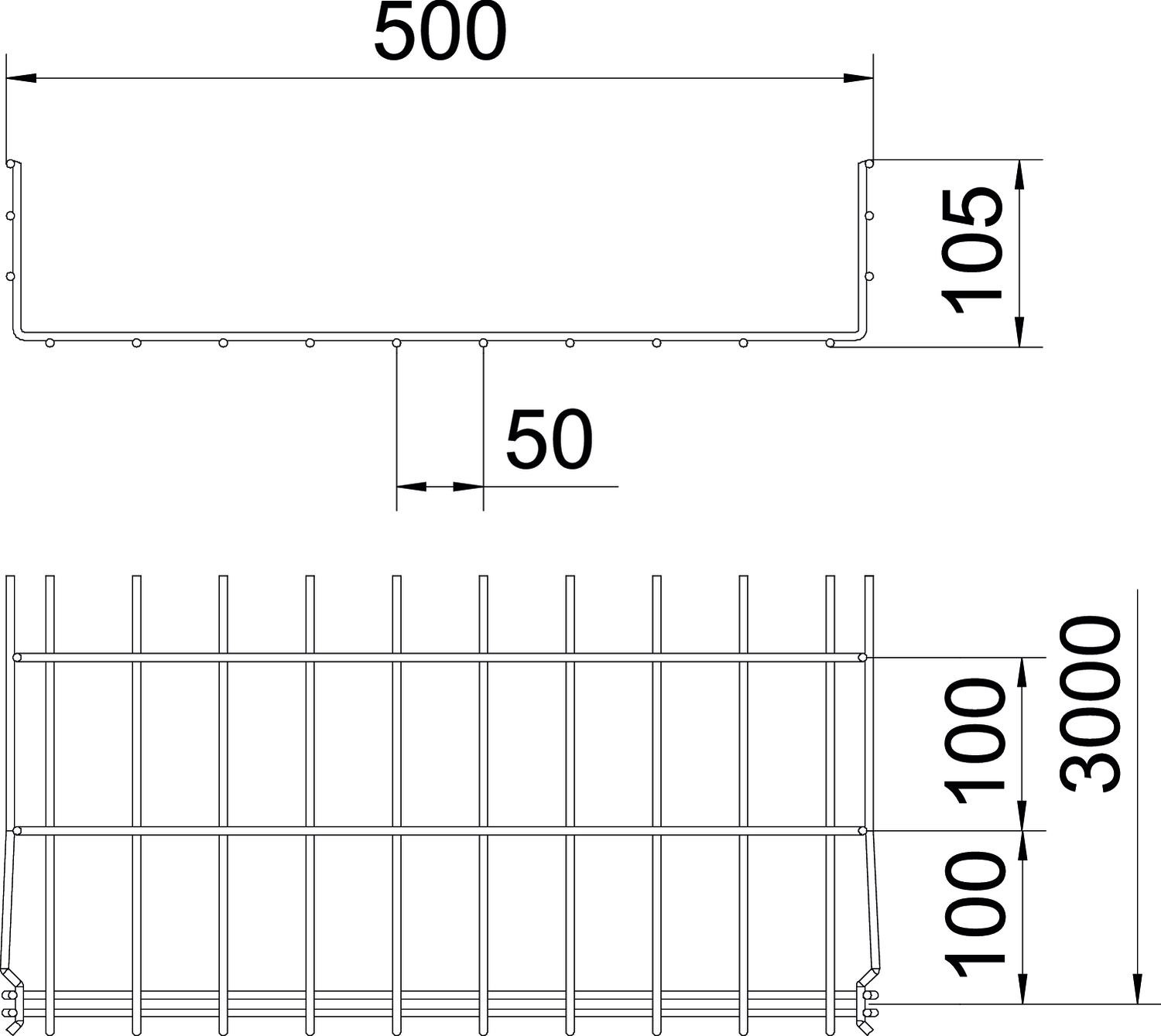

Размеры

Высота	4,13 in
Высота	105 mm
Длина	3000 mm
Размер Н	108 mm

Размер B	500 mm
Ширина	19,69 in
Ширина	500 mm

Нагрузки

Расстояние между опорами 1,0 м	0,6 kN/m
Расстояние между опорами 1,0 м	1,25 kN/m
Расстояние между опорами 2,5 м	0,42 kN/m

Расстояние между опорами 3,0 м	0,3 kN/m
Расстояние между опорами: 1,5 м.	0,85 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	16,045 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	16,045 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на проволочный лоток типа GRM 105

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	нет	6002475	м	3 м
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	нет	6002476	м	3 м
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	нет	6002477	м	3 м
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	нет	6002479	м	3 м
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	нет	6002481	м	3 м
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	нет	6002483	м	3 м
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	нет	6002485	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Угловой соединитель A4	GEV 36 A4	6016764	Штук	10 Штук
Крышка неперфорированная А4	DRLU 500 A4	6052996	м	3 м
