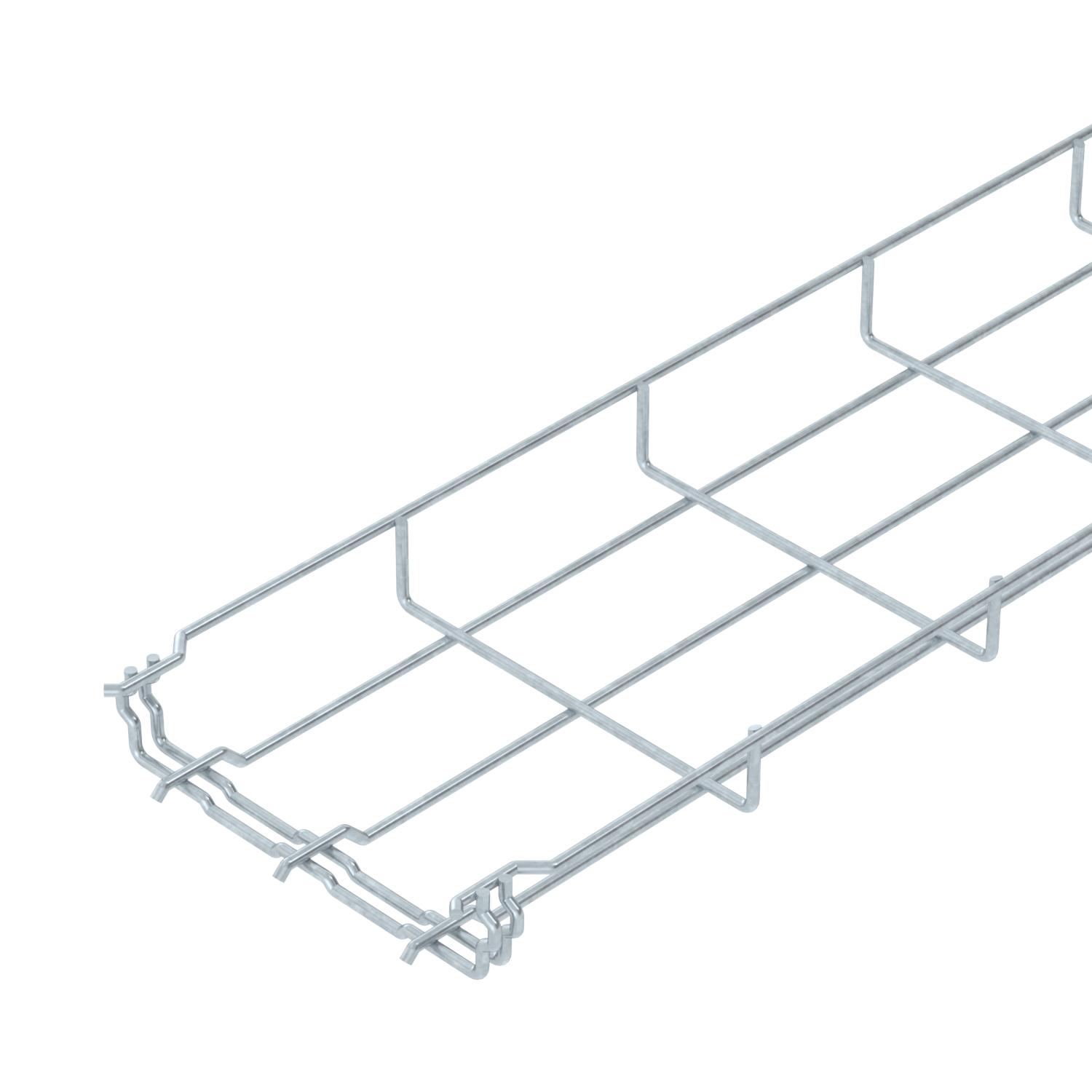

Проволочный лоток GR-Magic® 35 FT
Артикул, номер 6000072 | EAN 4012195037231
- Описание продукта
-
Описание продуктаПроволочный лоток с соответствующим соединителем с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
-
- Технические данные
-
Технические характеристики

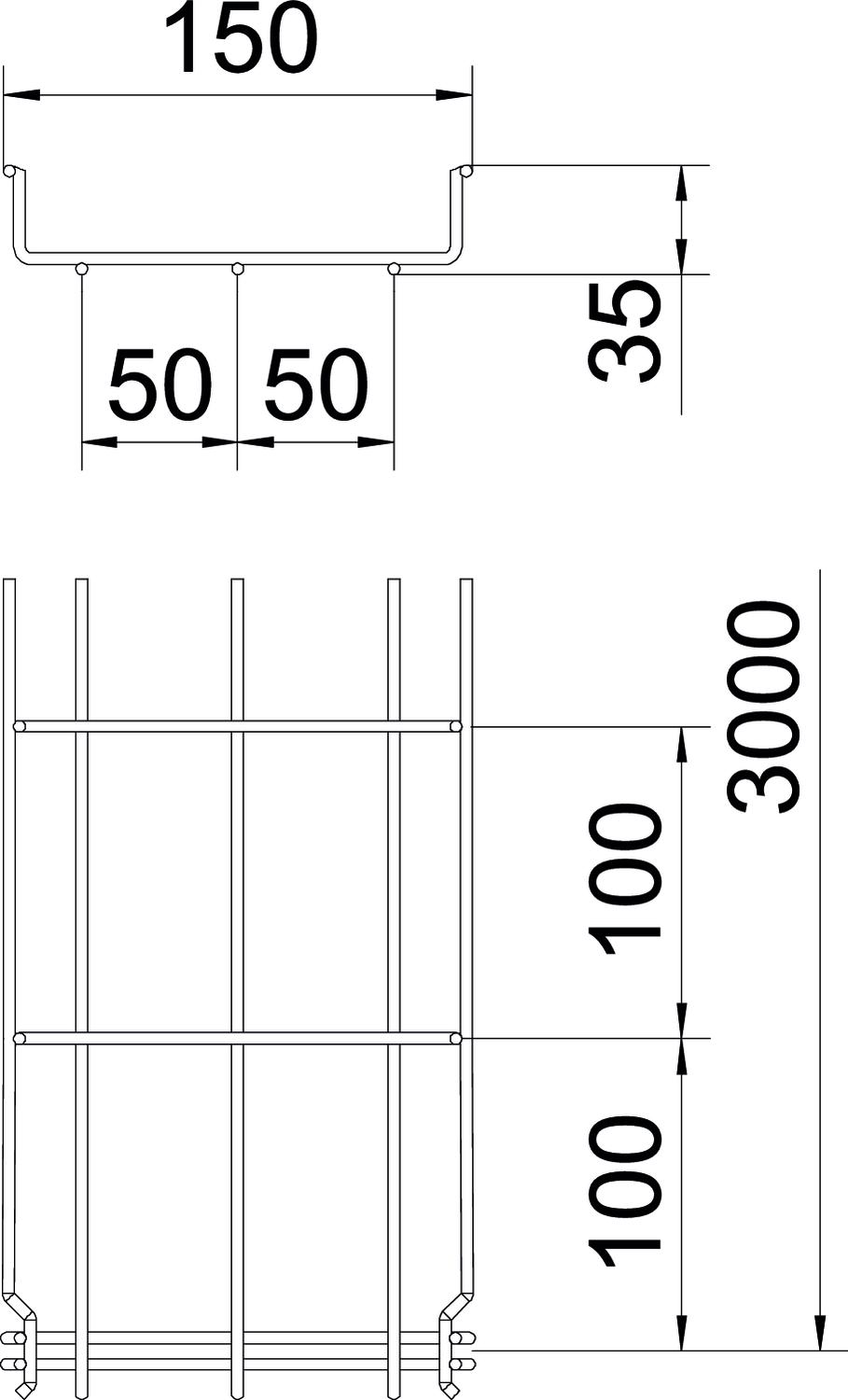

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 35 mm Высота 1,38 in Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 5250 mm² Полезное поперечное сечение 36,6 cm² Размер 35x150x3000 Размер B 150 mm Расстояние между опорами 1,0 м 0,25 kN/m Расстояние между опорами 1,0 м 0,1 kN/m Расстояние между опорами: 1,5 м. 0,11 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 1,4052 кг CO₂e / 1 Метр Форма профиля U-образная форма Цвет цинковый Ширина 5,91 in Ширина 150 mm Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic 35
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

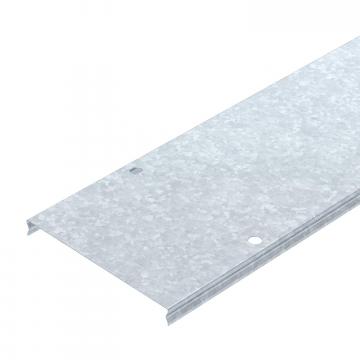

Крышка для проволочного лотка, защелкивающаяся FT
DGRR 150 FT 6001824 3 м
Угловой соединитель FT
GEV 36 FT 6016723 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Разделительная полочка 30 DD
TSG 30 DD 6062314 3 м
Кабельный отвод FT
KAB GR FT 6220142 10 Штук
Адаптер для проволочных лотков для кровельного держателя проволоки, тип 165 MBG 8-10
165 MBG HGRM 5218886 50 Штук - Загрузки
-
