Проволочный лоток GR-Magic® 35 FT 3000 | 50 | 35 | 3,9 | 9,4 | нет

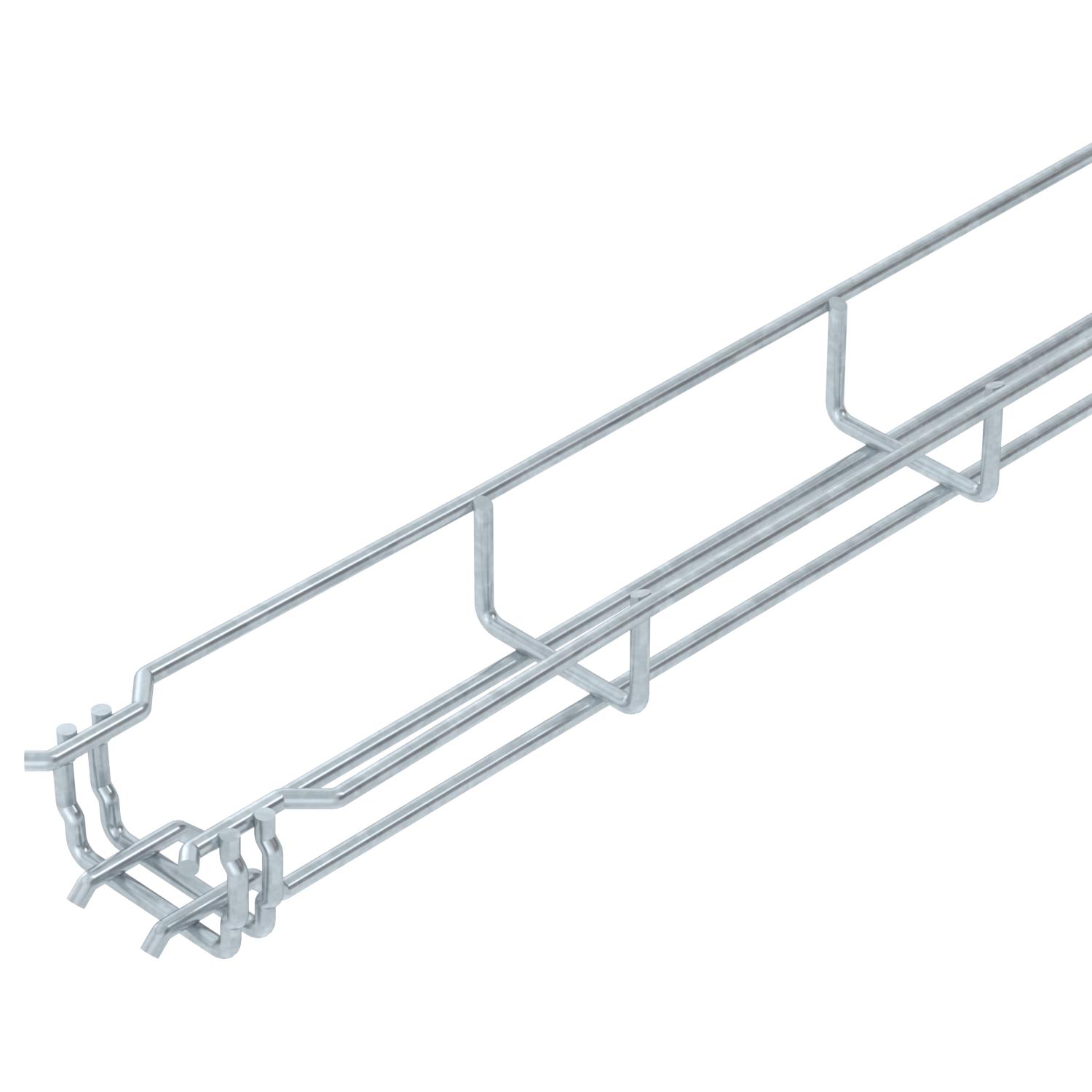

Проволочный лоток GR-Magic® 35 FT

Артикул, номер 6000069 | EAN 4012195624820

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	35 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Проволочный лоток с соответствующим соединителем с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции просто устанавливаются одна в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 35/50 = 20 x 100 мм).

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Диаметр проволоки	3,9 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения

Повышение живучести конструкции	нет
Полезное поперечное сечение	9,4 cm²
Полезное поперечное сечение	1750 mm²
Размер	35x50x3000
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	U-образная форма
Цвет	цинковый

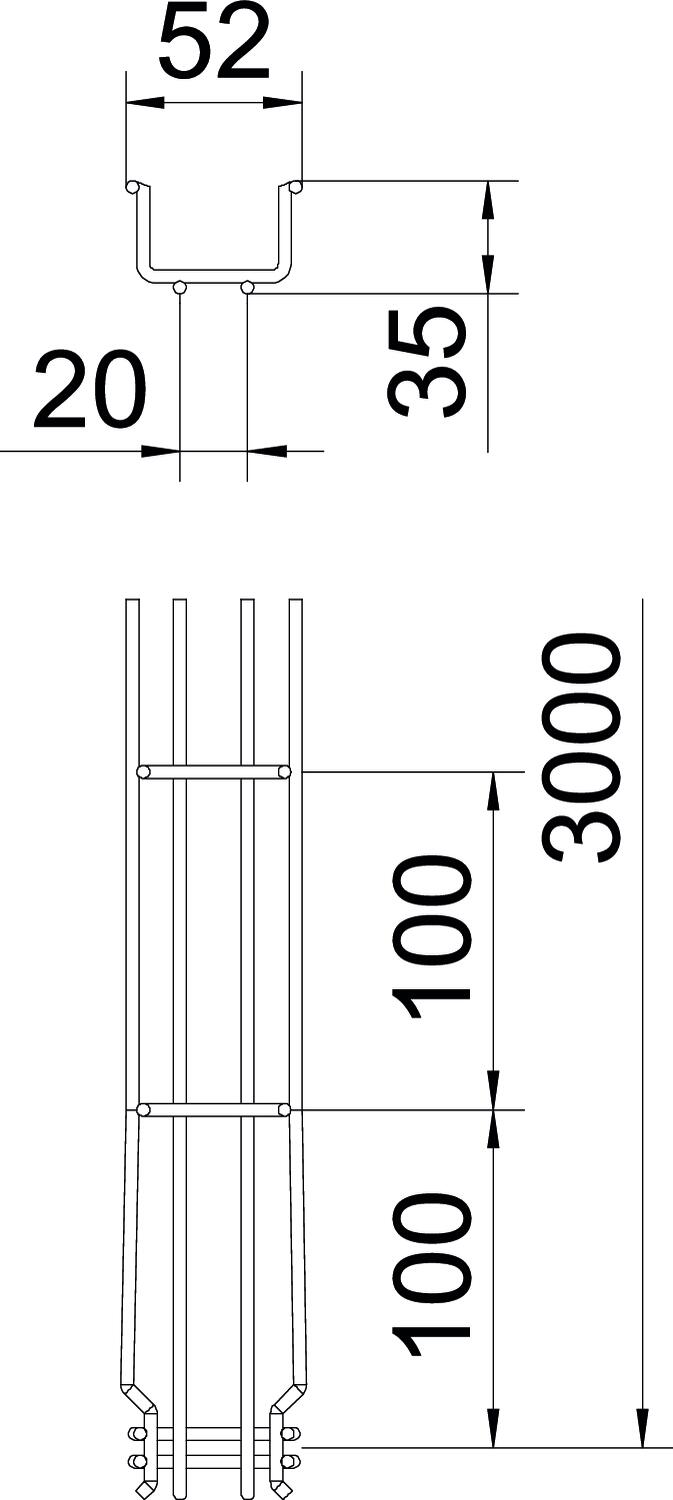

Размеры

Высота	35 mm
Высота	1,38 in
Длина	3000 mm

Размер B	52 mm
Ширина	50 mm
Ширина	1,97 in

Нагрузки

Расстояние между опорами 1,0 м	0,1 kN/m
Расстояние между опорами 1,0 м	0,25 kN/m

Расстояние между опорами: 1,5 м.	0,11 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,0255 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	1,0255 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на проволочный лоток GR-Magic 35

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	нет	6000069	м	3 м
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	нет	6000071	м	3 м
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	нет	6000072	м	3 м
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	нет	6000073	м	3 м
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	нет	6000075	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи

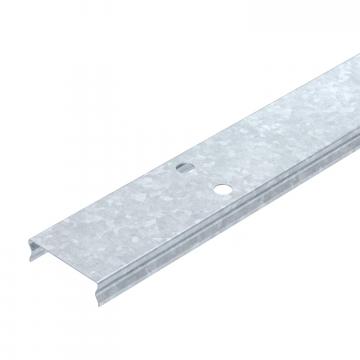

Крышка для проволочного лотка, защелкивающаяся FT	DGRR 50 FT	6001820	м	3 м
Угловой соединитель FT	GEV 36 FT	6016723	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Разделительная полочка 30 DD	TSG 30 DD	6062314	м	3 м
Кабельный отвод FT	KAB GR FT	6220142	Штук	10 Штук
Адаптер для проволочных лотков для кровельного держателя проволоки, тип 165 MBG 8-10	165 MBG HGRM	5218886	Штук	50 Штук
