Проволочный лоток GR-Magic® 35 G 3000 | 150 | 35 | 3,9 | 36,6 | нет

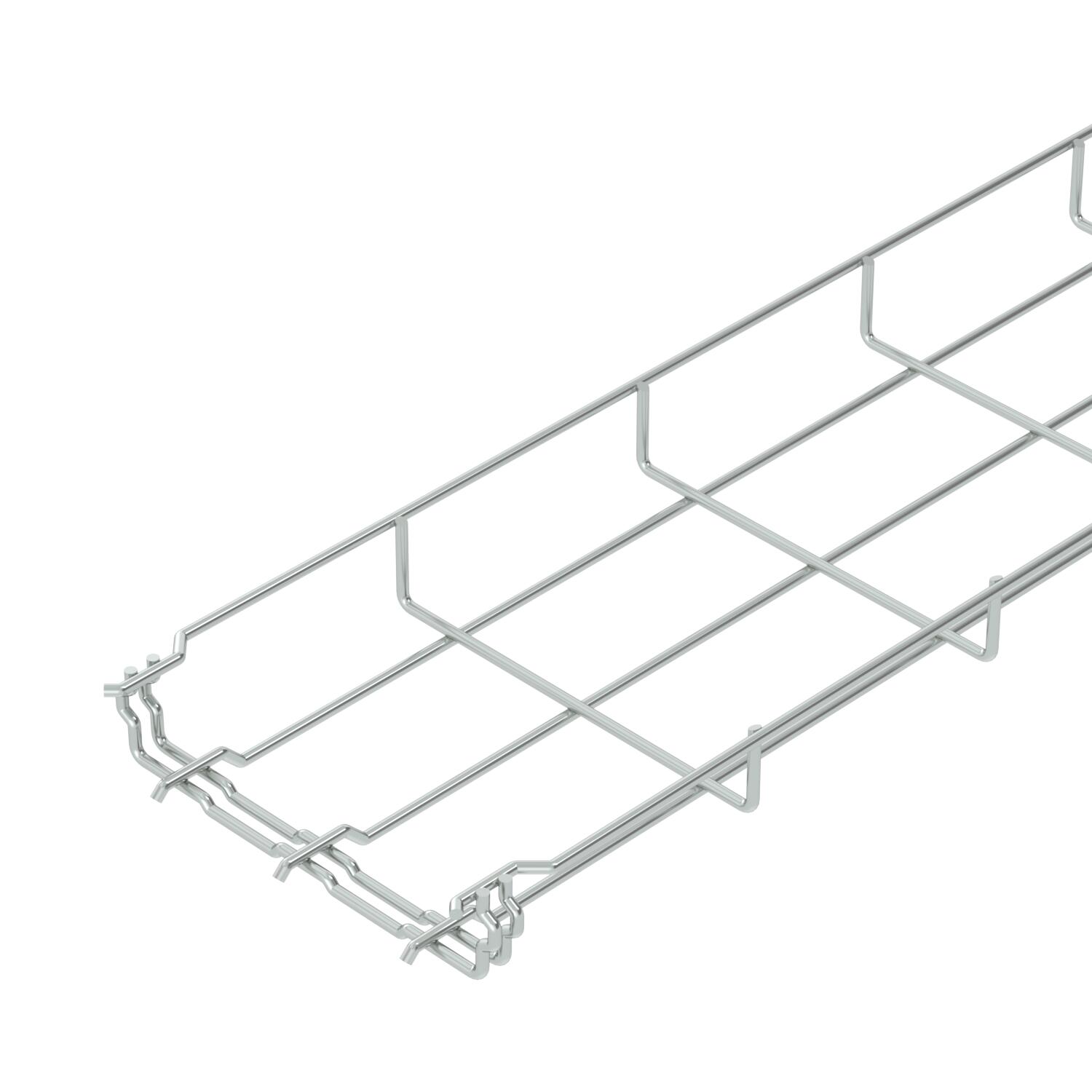

Проволочный лоток GR-Magic® 35 G

Артикул, номер 6000063 | EAN 4012195037170

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	35 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Mesh cable tray with shaped connector of side height 35 mm.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции просто устанавливаются одна в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 35/50 = 20 x 100 мм).

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Диаметр проволоки	3,9 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	гальванически оцинкованный

Повышение живучести конструкции	нет
Полезное поперечное сечение	5250 mm²
Полезное поперечное сечение	36,6 cm²
Размер	35x150x3000
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	U-образная форма
Цвет	цинковый

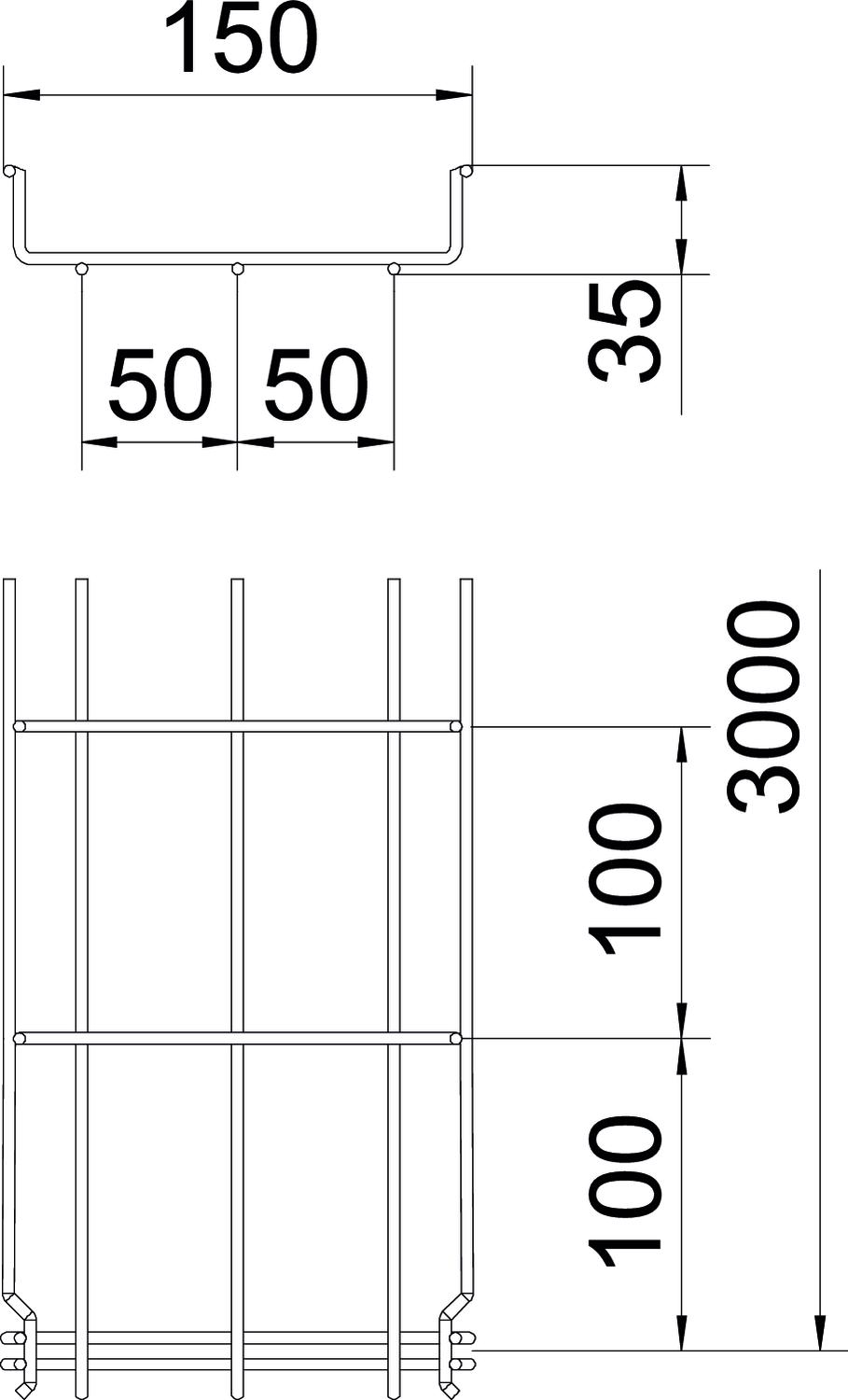

Размеры

Высота	1 in
Высота	35 mm
Длина	3000 mm

Размер B	150 mm
Ширина	5,91 in
Ширина	150 mm

Нагрузки

Расстояние между опорами 1,0 м	0,1 kN/m
Расстояние между опорами 1,0 м	0,25 kN/m

Расстояние между опорами: 1,5 м.	0,11 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,2043 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	1,2043 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на проволочный лоток GR-Magic 35

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	нет	6000060	м	3 м
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	нет	6000062	м	3 м
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	нет	6000063	м	3 м
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	нет	6000064	м	3 м
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	нет	6000066	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS	DGRR 150 FS	6001844	м	3 м
Угловой соединитель	GEV 36 G	6016715	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Разделительная полочка 30 FS	TSG 30 FS	6062050	м	3 м
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Ответвительная пластина для кабеля FS	KAB GR FS	6220139	Штук	10 Штук
