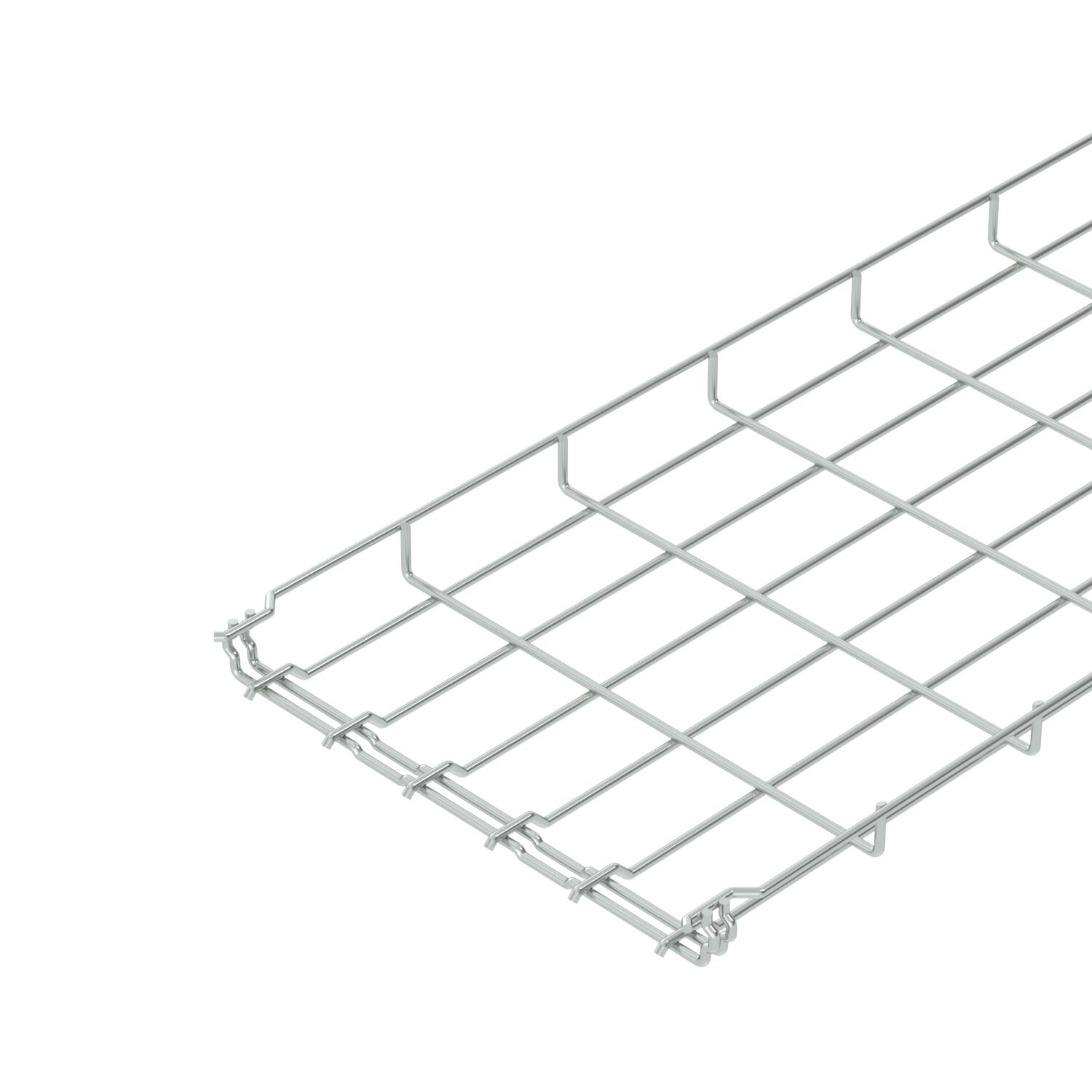

Проволочный лоток GR-Magic® 35 G
Артикул, номер 6000066 | EAN 4012195037194
- Описание продукта
-
Описание продуктаMesh cable tray with shaped connector of side height 35 mm.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

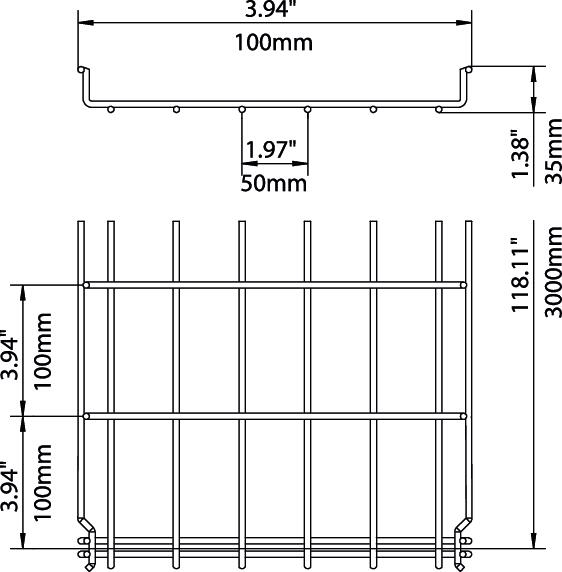

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции просто устанавливаются одна в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 35/50 = 20 x 100 мм).
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 1 in Высота 35 mm Диаметр проволоки 4,8 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции нет Полезное поперечное сечение 71,3 cm² Полезное поперечное сечение 10500 mm² Размер 35x300x3000 Размер B 300 mm Расстояние между опорами 1,0 м 0,75 kN/m Расстояние между опорами 1,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 0,22 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 2,9635 кг CO2e / 1 Метр Форма профиля U-образная форма Цвет цинковый Ширина 300 mm Ширина 11,81 in Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic 35
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS
DGRR 300 FS 6001848 3 м
Угловой соединитель
GEV 36 G 6016715 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 30 FS
TSG 30 FS 6062050 3 м
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Ответвительная пластина для кабеля FS
KAB GR FS 6220139 10 Штук - Загрузки
-
