Указание: Этот товар снят с производства. Последующий товар можно найти здесь: 7408980 / Регулируемая кассетная рамка RKFN с отверстием для тубуса из нержавеющей стали

Регулируемая кассетная рамка RKFN с отверстием для тубуса из нержавеющей стали 105 | 150 | 20 | 105 | Заглубляемая труба | 9

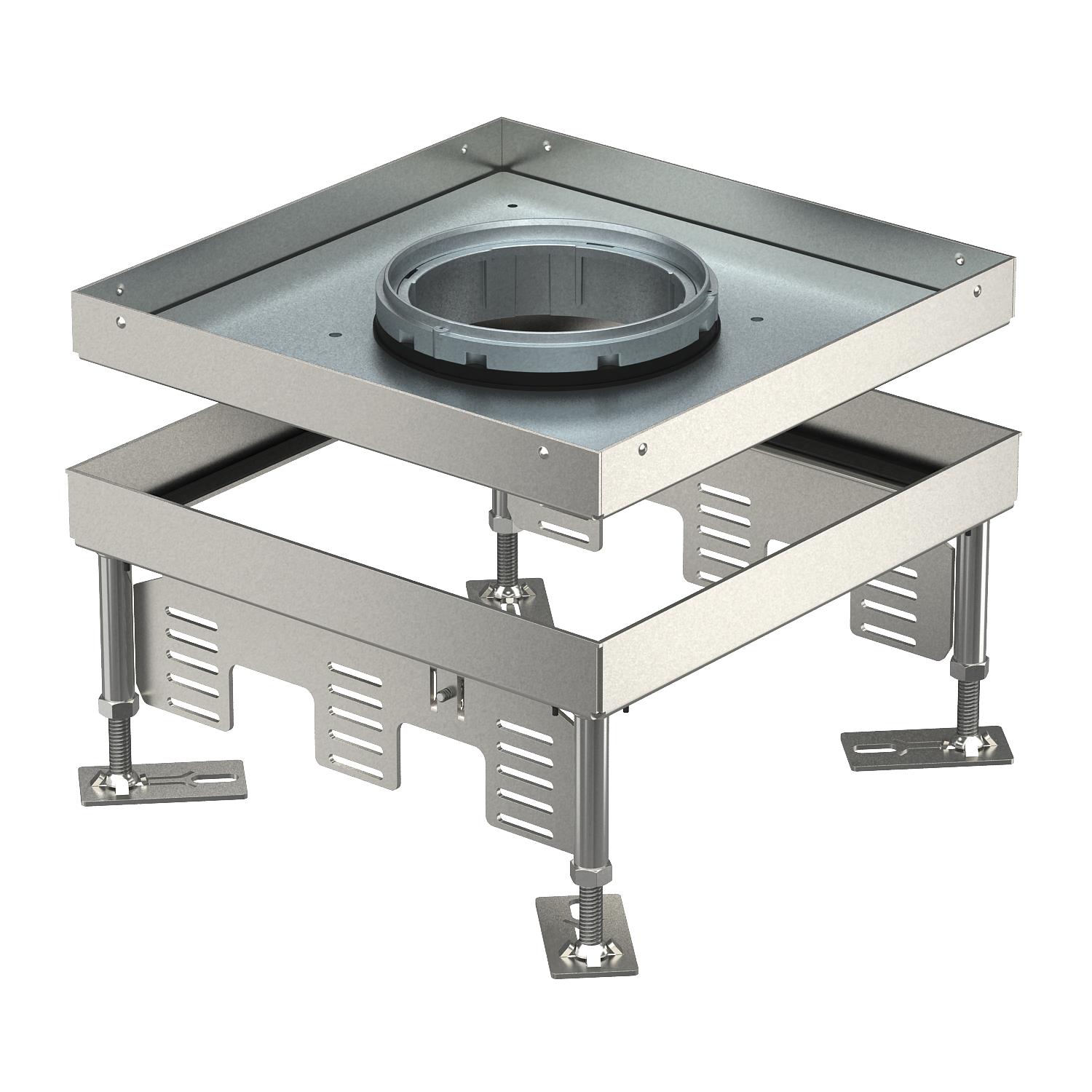

Регулируемая кассетная рамка RKFN с отверстием для тубуса из нержавеющей стали

Артикул, номер 7409368 | EAN 4012195869047

Артикул, номер / Типы

Высота пола мин.

Высота пола макс.

Толщины напольного покрытия

Размер h

Конструкция кабельного вывода	Заглубляемая труба

Номинальный размер монтажных элементов	9

Описание продукта

Описание продукта

Регулируемая по высоте кассета номинального размера 9 для трубы для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 3-секционная. Могут быть установлены 3 накладки APMT5. Можно установить 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul45) с помощью 3 коробок UT4 (арт. 7408727).

Технические данные

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	19,4258 kg CO₂e
Declared Unit (LCA)	Шт.
Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 10.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота пола макс.	150 mm
Высота пола мин.	105 mm
Дата определения значения CO2	2025-04-02T00:00:00.000+0200
Диапазон регулирования макс.	150 mm
Диапазон регулирования мин.	105 mm
Длина	243 mm
Длина, монтажный размер	244 mm
Исполнение	квадратные
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Заглубляемая труба

Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	105 mm
Монтажные рамки для установки монтажных коробок	да
Номинальный размер монтажных элементов	9
Отсоединяемая крышка	нет
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да

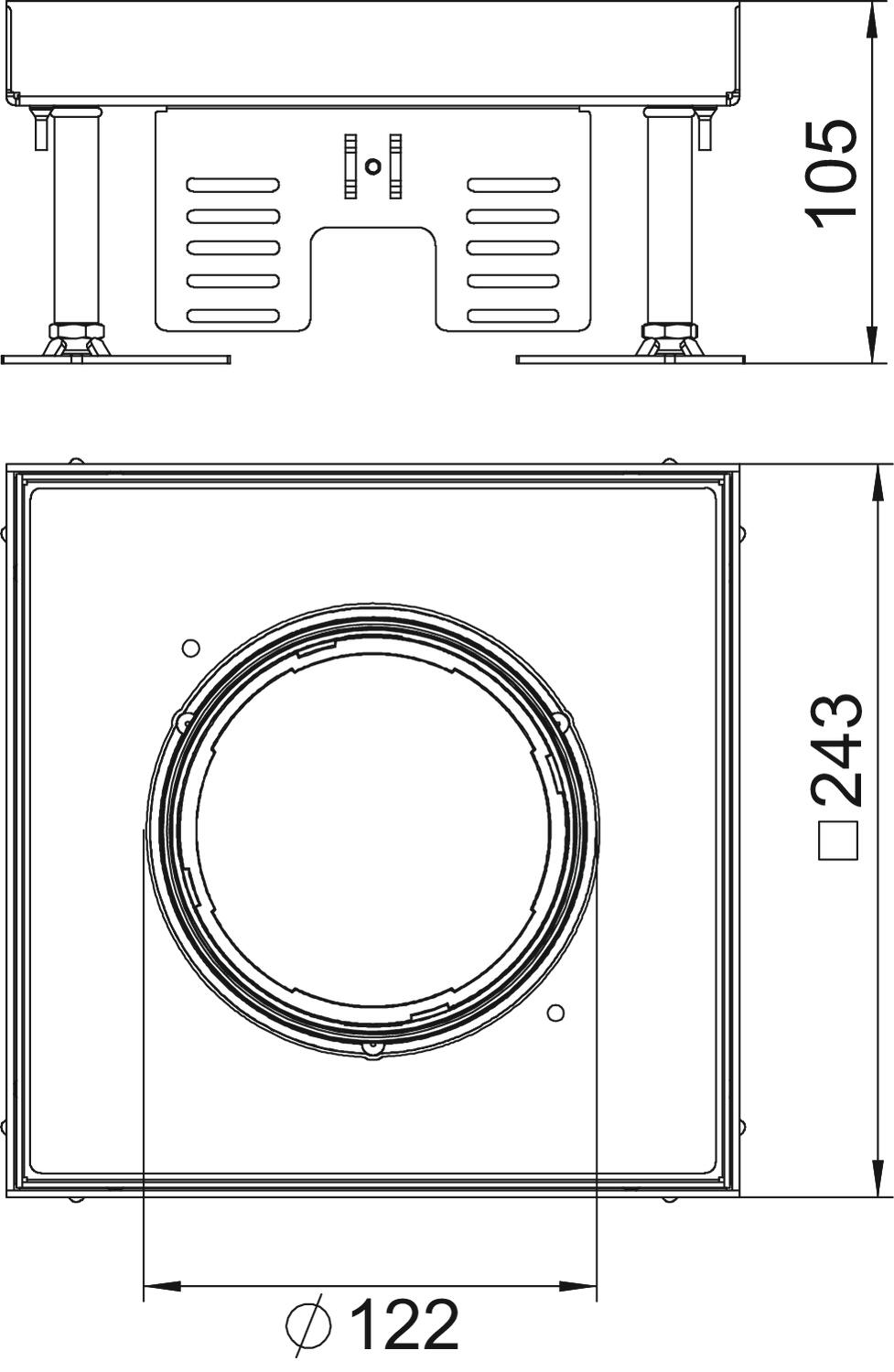

Размер	243x243mm
Размер h	105 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	20 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	19,4258 кг CO₂e / 1 Шт.
Ширина	243 mm
Ширина, монтажный размер	244 mm

Все виды

Все виды

Типы	Высота пола мин.	Высота пола макс.	Толщины напольного покрытия	Размер h	Конструкция кабельного вывода	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKFN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Заглубляемая труба	9	7409368	Штук	1 Штук
RKFN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Заглубляемая труба	9	7409370	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Регулируемая опора RKNEV2	RK NEV2 110	7405815	т.е.	1 т.е.
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
Тубус с крышкой, с ручкой, для кассетных рамок	TUK2 GV	7428140	Штук	1 Штук
