Регулируемая кассетная рамка RKFNUZD3 с отверстием для тубуса, из нержавеющей стали
Артикул, номер 7409651 | EAN 4012197439446
- Описание продукта
-
Описание продуктаРегулируемые по высоте отсоединяемые кассетные рамки круглой формы предусмотрены для монтажа электроустановочных изделий вровень с полом в монтажных основаниях UGD-3. В зависимости от исполнения они могут устанавливаться в полах с сухим или влажным типом уборки. Кассетная рамка опирается на крепежные уголки, закрепленные в верхней части монтажного основания. С их помощью кассетную рамку можно выровнять по поверхности напольного покрытия. Кроме того, багодаря крепежным уголкам кассетная рамка отсоединяется несущего перекрытия. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.

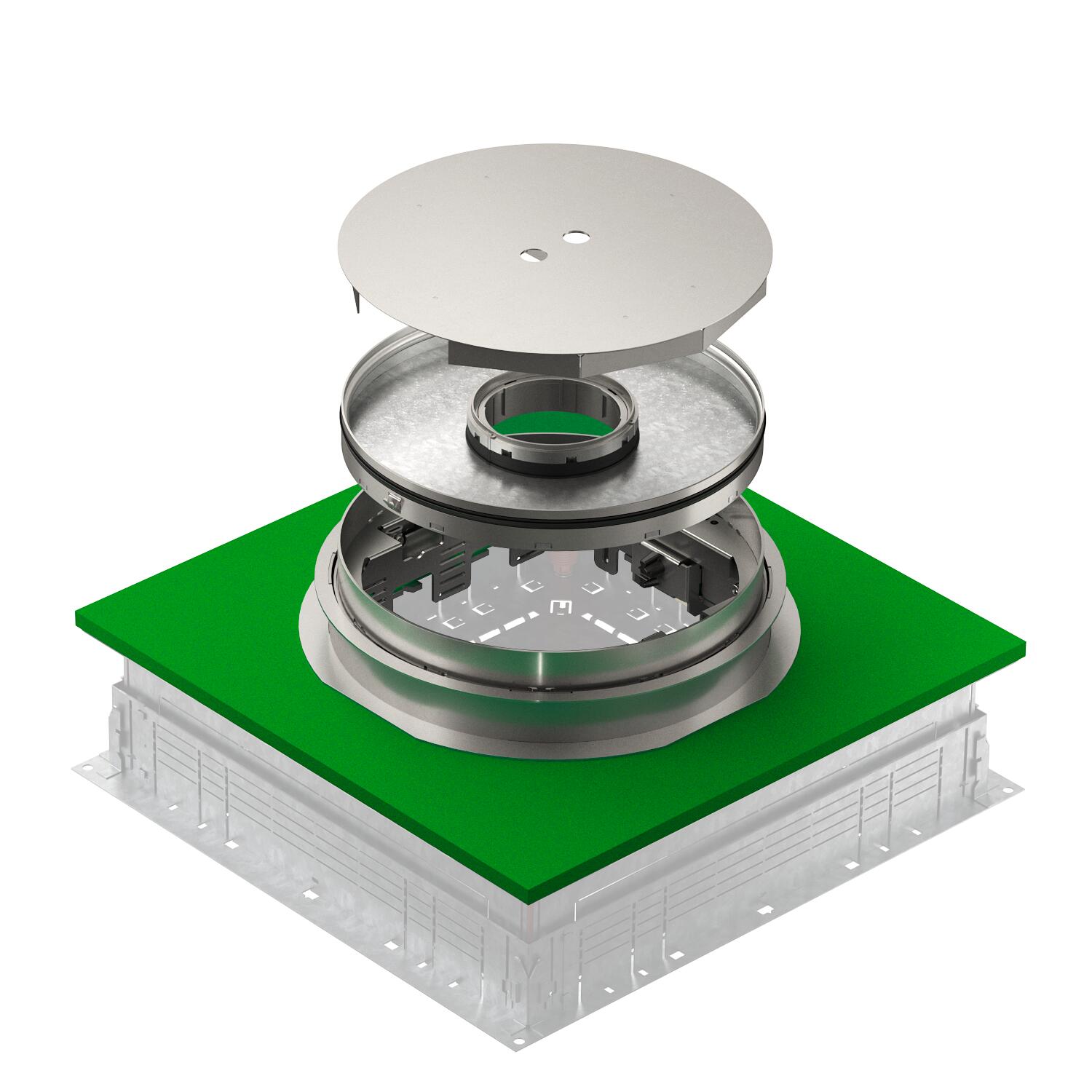

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Технические данные
-
Технические характеристики

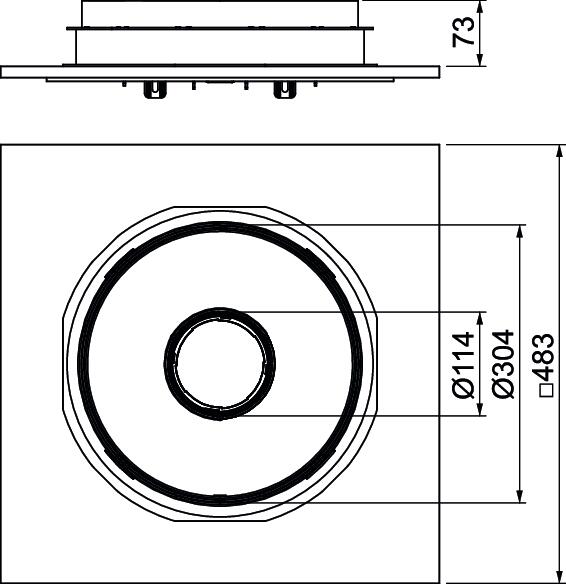

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота 85 mm Высота пола мин. 140 mm Диапазон регулирования макс. 113 mm Диапазон регулирования мин. 73 mm Исполнение круглой формы Количество встраиваемых устройств 12 Количество монтажных коробок 3 x UT4 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 140 mm Монтажные рамки для установки монтажных коробок нет Номинальный размер монтажных элементов R9 Нормы EN 50085-2-2 Отсоединяемая крышка да Подходит для монтажа в двойных полах нет Подходит для монтажа в пустотных полах нет Размер Ø304x85 Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 25 mm Толщины стяжки макс. 113 mm Толщины стяжки мин. 73 mm Уборка пола влажный - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук - Загрузки
-
