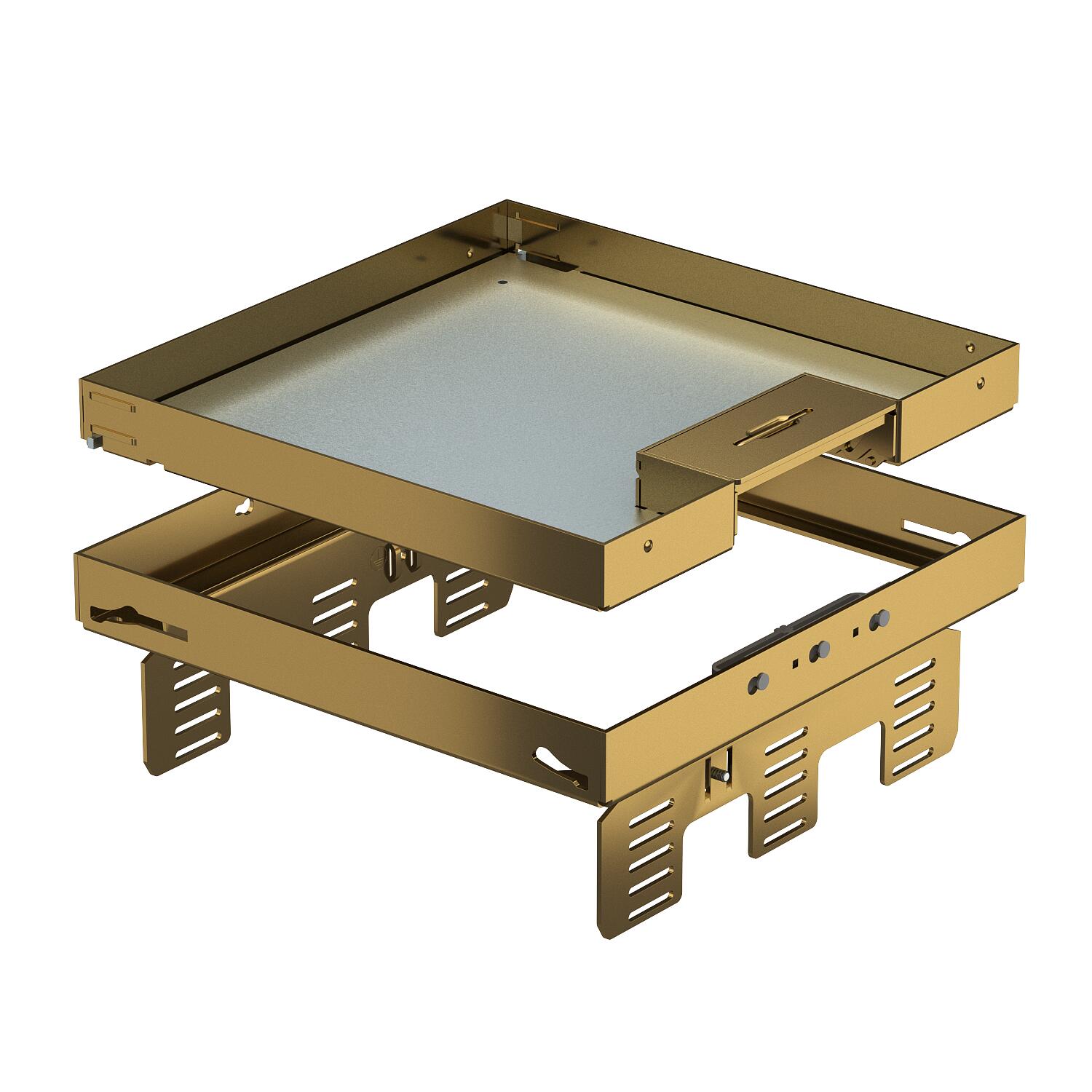

Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из латуни
Артикул, номер 7409232 | EAN 4012195867289
- Описание продукта
-
Описание продуктаРегулируемая по высоте, отсоединяемая от пола кассета номинального размера 9, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD250-3 или UZD350-3, каждая в сочетании с монтажной крышкой DUG../9, или в UGD250-3/9 или UGD350-3/9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
Height-adjustable cassette, decoupled from the floor, of nominal size 9, with cord outlet, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.
Height-adjustable cassette with cord outlet, 3-compartment. Three cover plates APMT5 can be installed.
-
- Технические данные
-
Технические характеристики

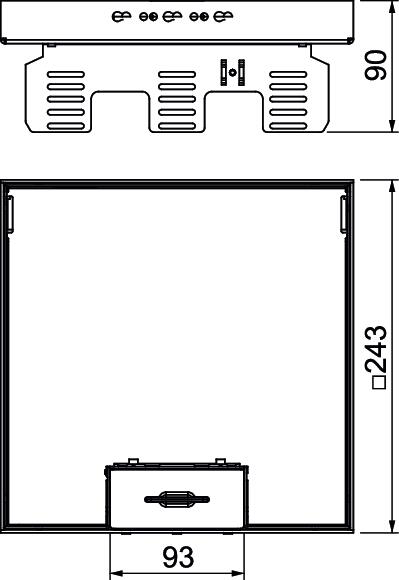

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола мин. 105 mm Исполнение квадратные Количество встраиваемых устройств 12 Количество монтажных коробок 3 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK10 Материал латунный Монтажная глубина 105 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 9 Нормы EN 50085-2-2 Отсоединяемая крышка да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 243x243mm Размер h 90 mm Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 20 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 13,4498 кг CO2e / 1 Шт. - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3
NW 350-3 QK 7410544 1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 9
SK RK9 7404372 1 Штук
Монтажная крышка для регулируемой кассетной рамки номинального размера 9
DUG RK UAN 9 7428547 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9
DUG 350-3 9 7400513 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук - Загрузки
-
