Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из латуни 110 | 95 | 25 | 4

Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из латуни

Артикул, номер 7409224 | EAN 4012195867258

Артикул, номер / Типы

Высота пола мин.

Размер h

Толщины напольного покрытия

Номинальный размер монтажных элементов	4

Описание продукта

Описание продукта

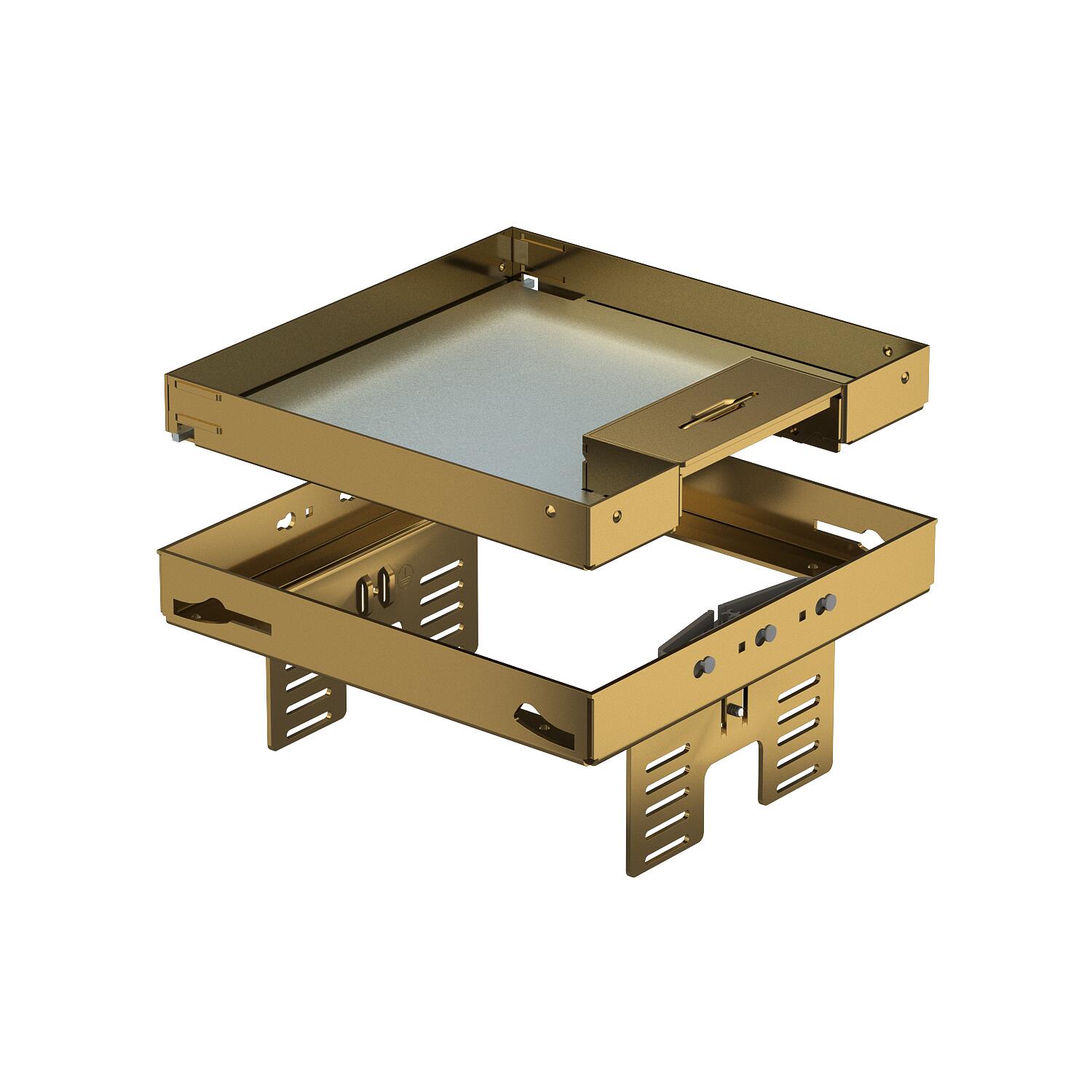

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера 4, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD250-3 или UZD350-3, каждая в сочетании с монтажной крышкой DUG../4, или в UGD250-3/4 или UGD350-3/4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 2-секционна. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

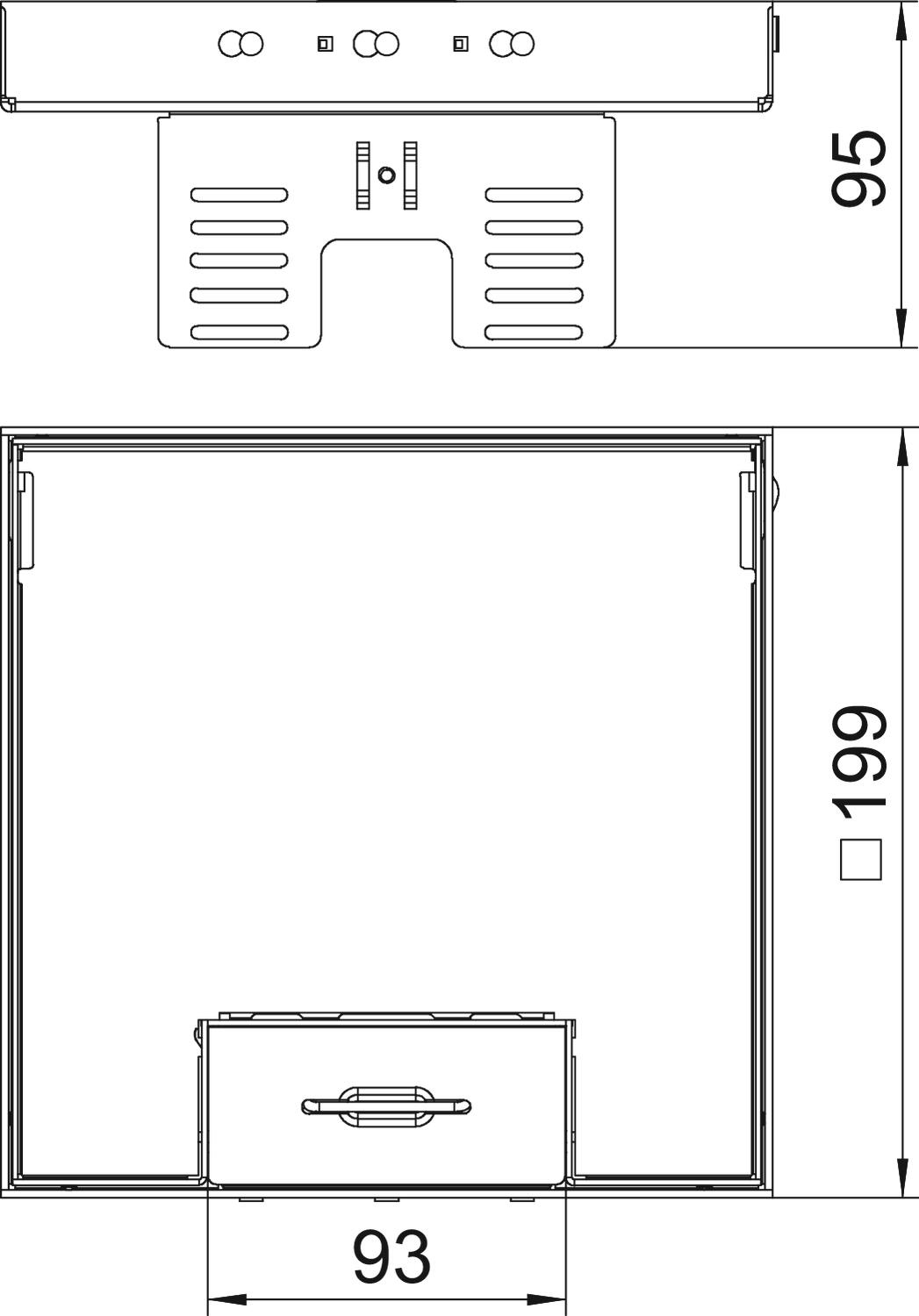

Высота	95 mm
Высота пола мин.	110 mm
Длина	199 mm
Длина, монтажный размер	201 mm
Исполнение	квадратные
Количество встраиваемых устройств	6
Количество монтажных коробок	2
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	латунный
Монтажная глубина	110 mm

Монтажные рамки для установки монтажных коробок	да
Номинальный размер монтажных элементов	4
Нормы	EN 50085-2-2
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Размер	200x200mm
Размер h	95 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	11,2116 кг CO2e / 1 Шт.
Ширина	199 mm
Ширина, монтажный размер	201 mm

Все виды

Все виды

Типы	Высота пола мин.	Размер h	Толщины напольного покрытия	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409222	Штук	1 Штук
RKSN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409224	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3	NW 350-3 QK	7410544	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4	SK RK4	7404380	Штук	1 Штук
Монтажная крышка для регулируемой кассетной рамки номинального размера 4	DUG RK UAN 4	7428544	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4	DUG 350-3 4	7400505	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
