Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, из нержавеющей стали 94 | 25 | 94 | R9

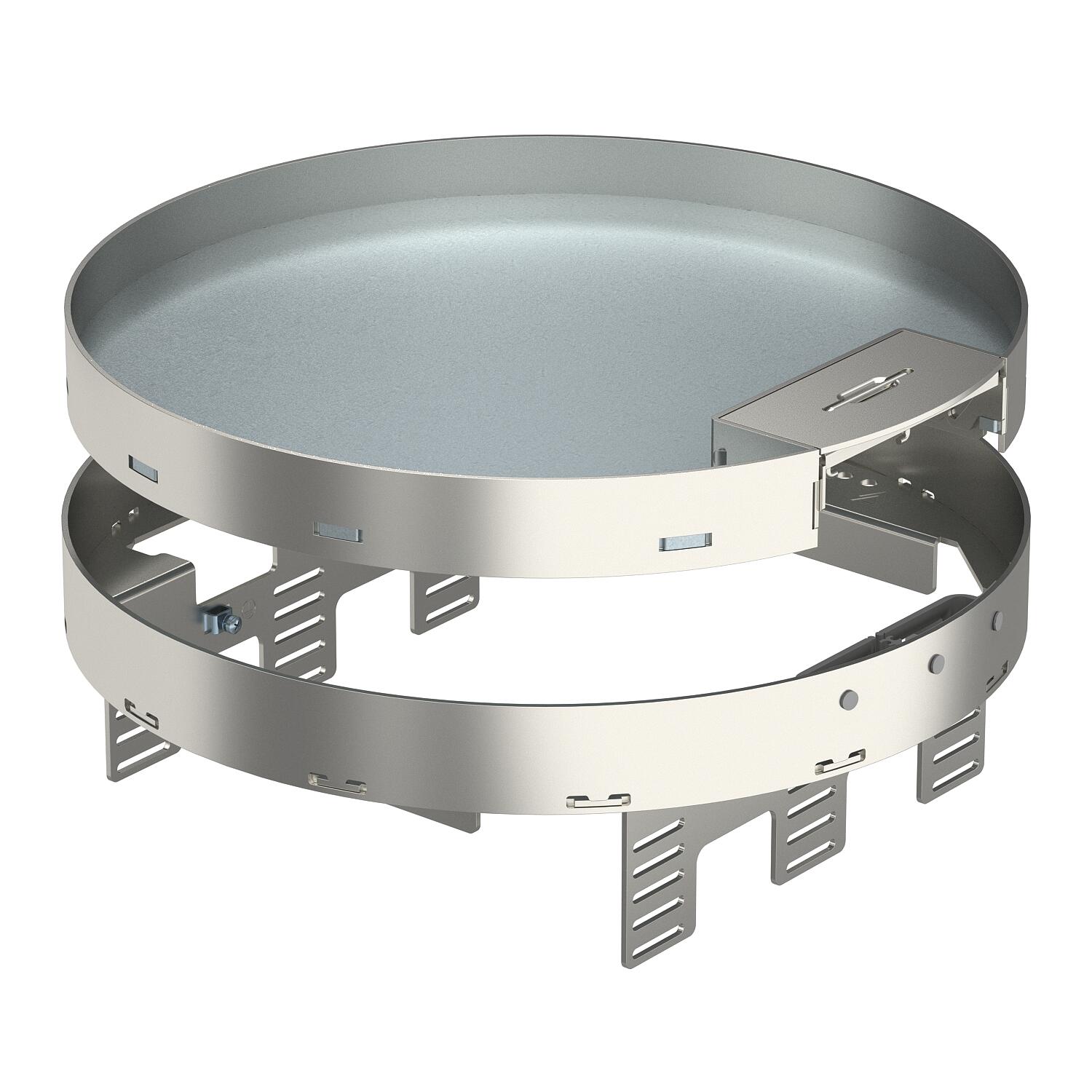

Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, из нержавеющей стали

Артикул, номер 7409310 | EAN 4012195867784

Артикул, номер / Типы

Высота пола мин.	94 mm

Толщины напольного покрытия

Размер h	94 mm

Номинальный размер монтажных элементов	R9

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера R9, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD350-3 в комбинации с монтажной крышкой DUG350-3R9 или в UGD350-3R9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
Height-adjustable cassette, decoupled from the floor, of nominal size R9 with cord outlet, for the installation of accessories in dry- or wet-cleanded floors in indoor areas, for mounting in underfloor box UZD350-3 in connection with a mounting lid DUG350-3R9. Mounting is done with height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable round cassette, 3-compartment Three cover plates APMT5 can be installed.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

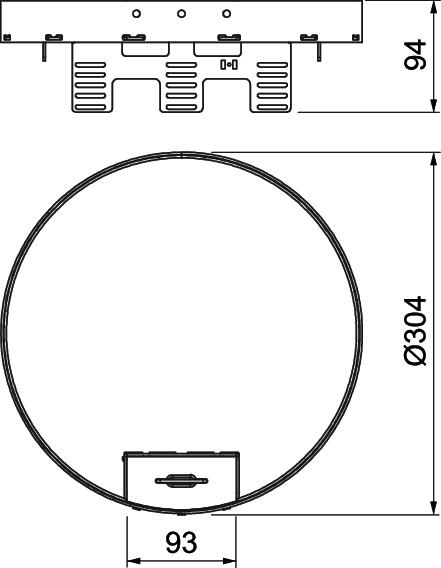

Высота	94 mm
Высота пола мин.	94 mm
Длина	304 mm
Исполнение	круглой формы
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	104 mm

Монтажные рамки для установки монтажных коробок	да
Монтажный диаметр	305
Номинальный размер монтажных элементов	R9
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет
Размер	Ø305mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	17,8463 кг CO2e / 1 Шт.
Ширина	304 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSRN2UZD3R9VS20	94 mm	20 mm	94 mm	R9	7409308	Штук	1 Штук
RKSRN2UZD3R9VS25	94 mm	25 mm	94 mm	R9	7409310	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3	NW 350-3 RK	7410556	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R9	SK RKR9	7404376	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR9	DUG 350-3 R9	7400549	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
