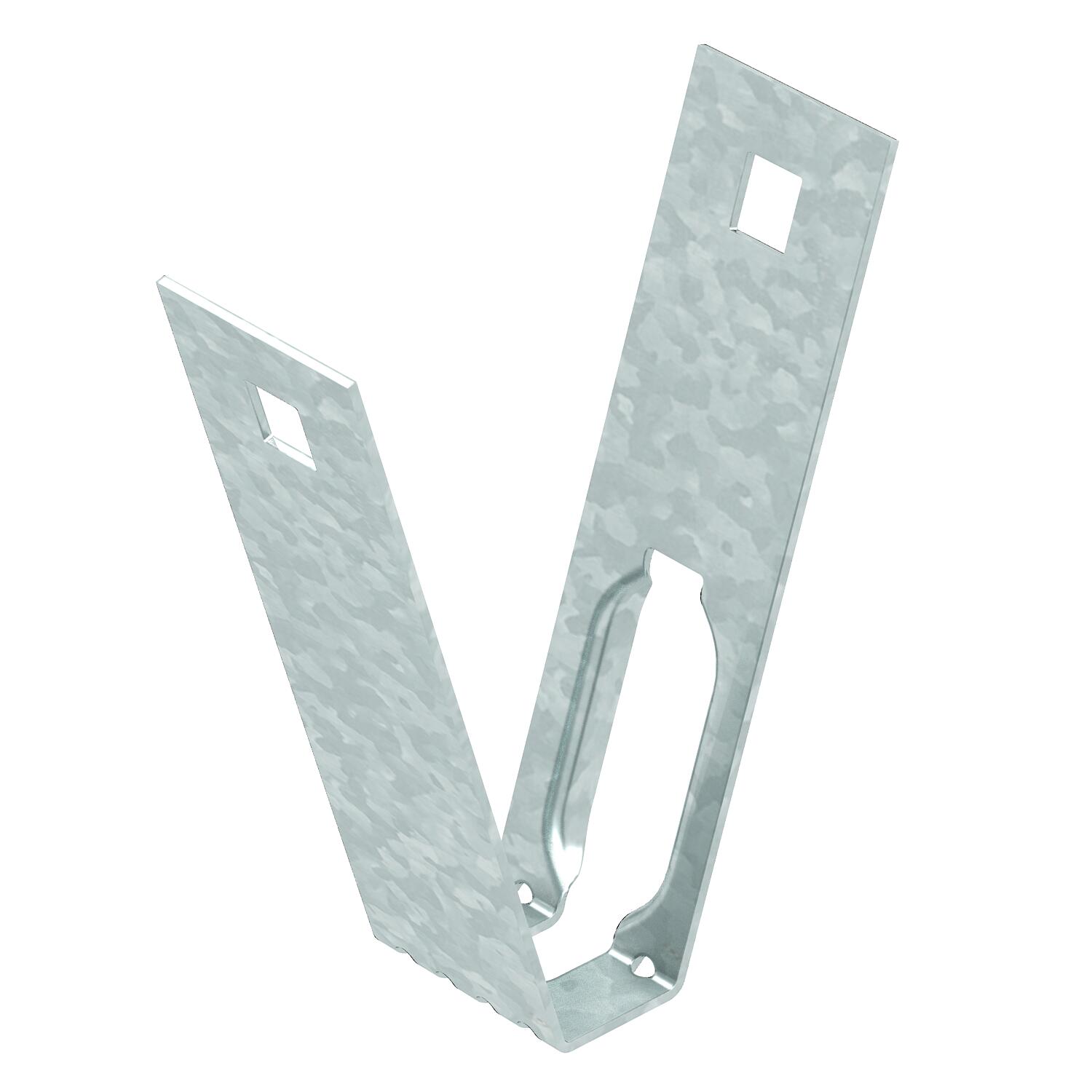

Трапециевидное крепление FS
Артикул, номер 6357506 | EAN 4012195523666
- Описание продукта
-
Описание продуктаТрапецеидальное крепление для подвесного монтажа кабеленесущих систем на стандартных трапецеидальных потолках.
При использовании имеющихся отверстий трапециевидное крепление может быть установлено на трапециевидном профиле шириной примерно до 80 мм. Крепление осуществляется с помощью фиксатора типа TPB R или шестигранного болта типа SKS 10x110.
Важно: необходимо учитывать статические характеристики трапециевидного потолка.
-
- Технические данные
-
Технические характеристики
Конец шарнира нет Материал Сталь Нагрузка (F) кН 0,8 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Подходит для метрического стержня с резьбой 10 Прочность материала 1,5 mm Размер 100x116 Регулируемый да Цвет цинковый Размеры
Высота 116 mm Длина 36 mm Ширина 100 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,2302 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 0,2302 кг CO2e / 1 Шт. - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

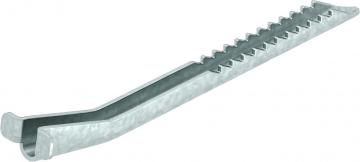

Фиксатор для трапециевидного крепления FS
TPB R FS 6357536 20 Штук

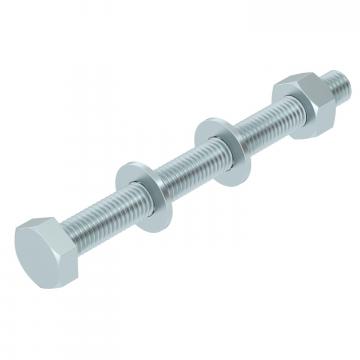

Винт с шестигранной головкой для трапециевидного крепления TPB 100
SKS 10x110 G 6418244 20 Штук - Загрузки
-
