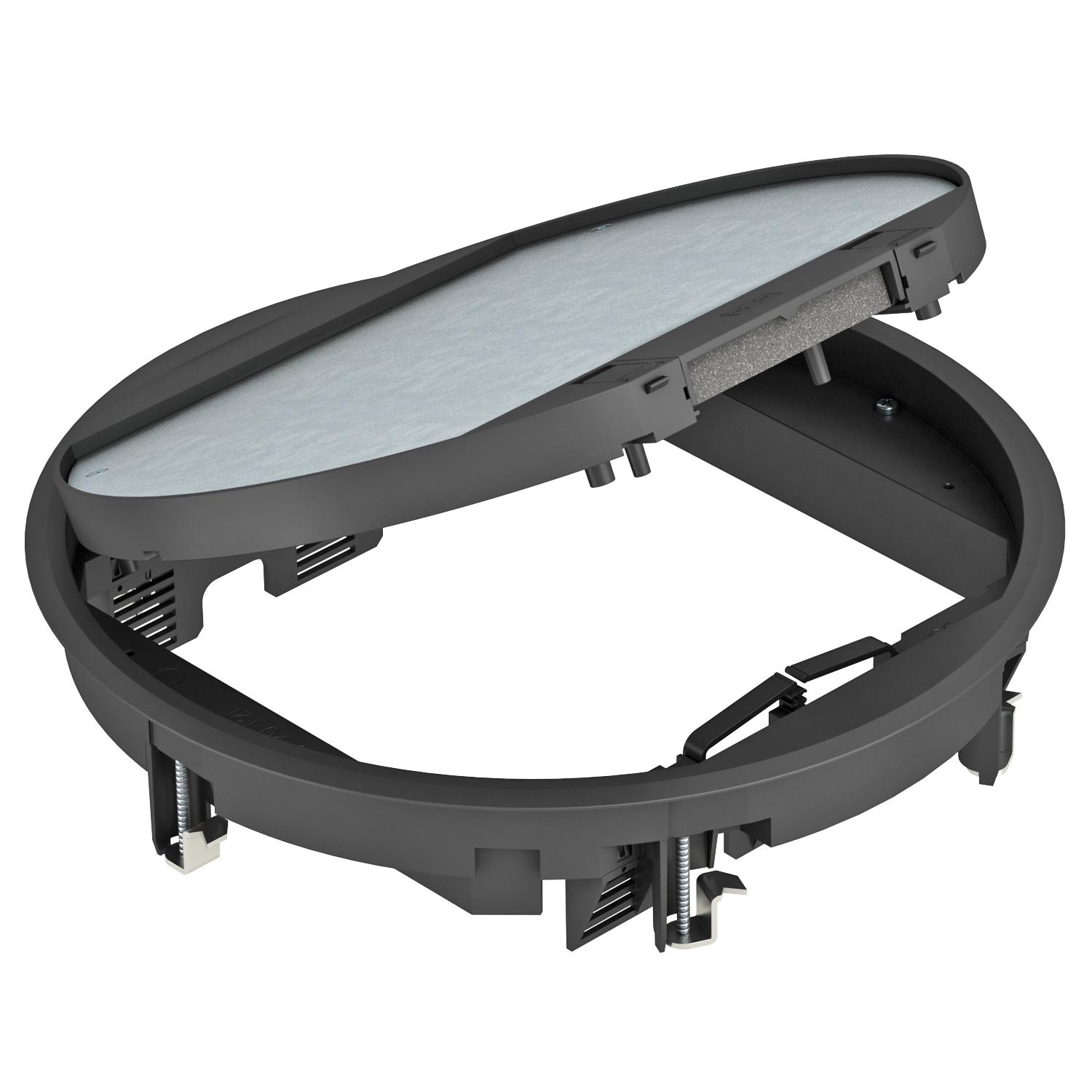

Электромонтажный лючок GESR9, с фиксаторами 5 | R9 | черный графит; RAL 9011

Электромонтажный лючок GESR9, с фиксаторами

Артикул, номер 7405466 | EAN 4012195840725

Артикул, номер / Типы

Толщины напольного покрытия	5

Номинальный размер монтажных элементов

Цвет

Описание продукта

Описание продукта

Лючок с защелкой для макс. 12 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT4, применение в системах каналов и системных полах во внутренних помещениях.
Углубление 5 мм для вставки фрагмента напольного покрытия в откидной крышке, при необходимости может быть установлено на 3, 10 или 12 мм.

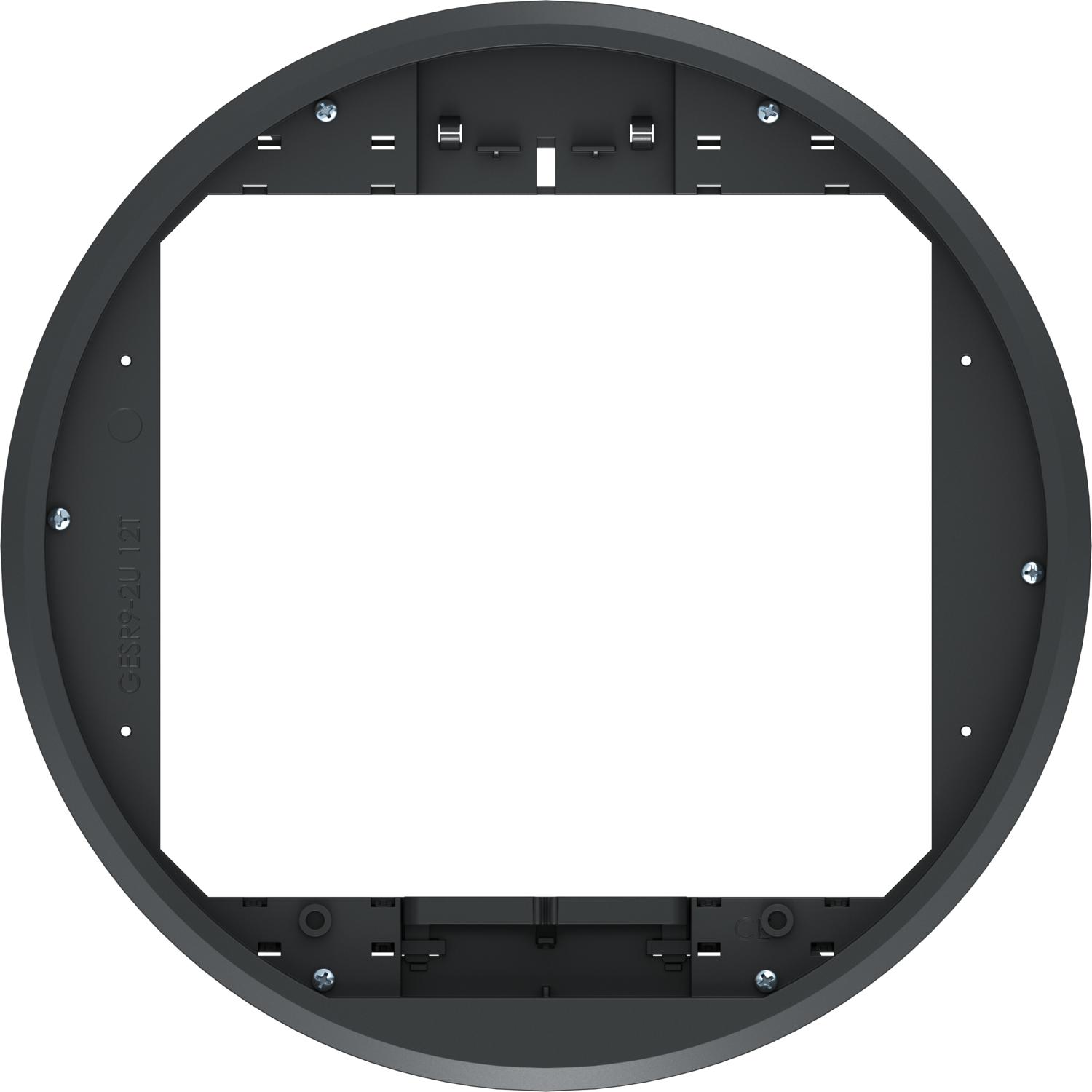

Электромонтажный лючок с фиксатором, 3-секционный, для установки монтажной коробки MT9. Могут быть установлены 3 накладки APMT5.

Выемка 5 мм в откидной крышке для фрагмента напольного покрытия, при необходимости регулируется до 3,10 или 12 мм.

Технические данные

Технические характеристики

Floor covering thickness max.	12 mm
Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 5.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Возможность монтажа уплотнения	нет
Высота пола мин.	72 mm
Защитная рамка напольного покрытия	да
Исполнение	круглой формы
Исполнение с рамкой	Защитная рамка для напольного покрытия
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK08
Материал	Полиамид
Механизм открывания	Фиксатор
Монтажная глубина	73 mm
Монтажные рамки для установки монтажных коробок	да

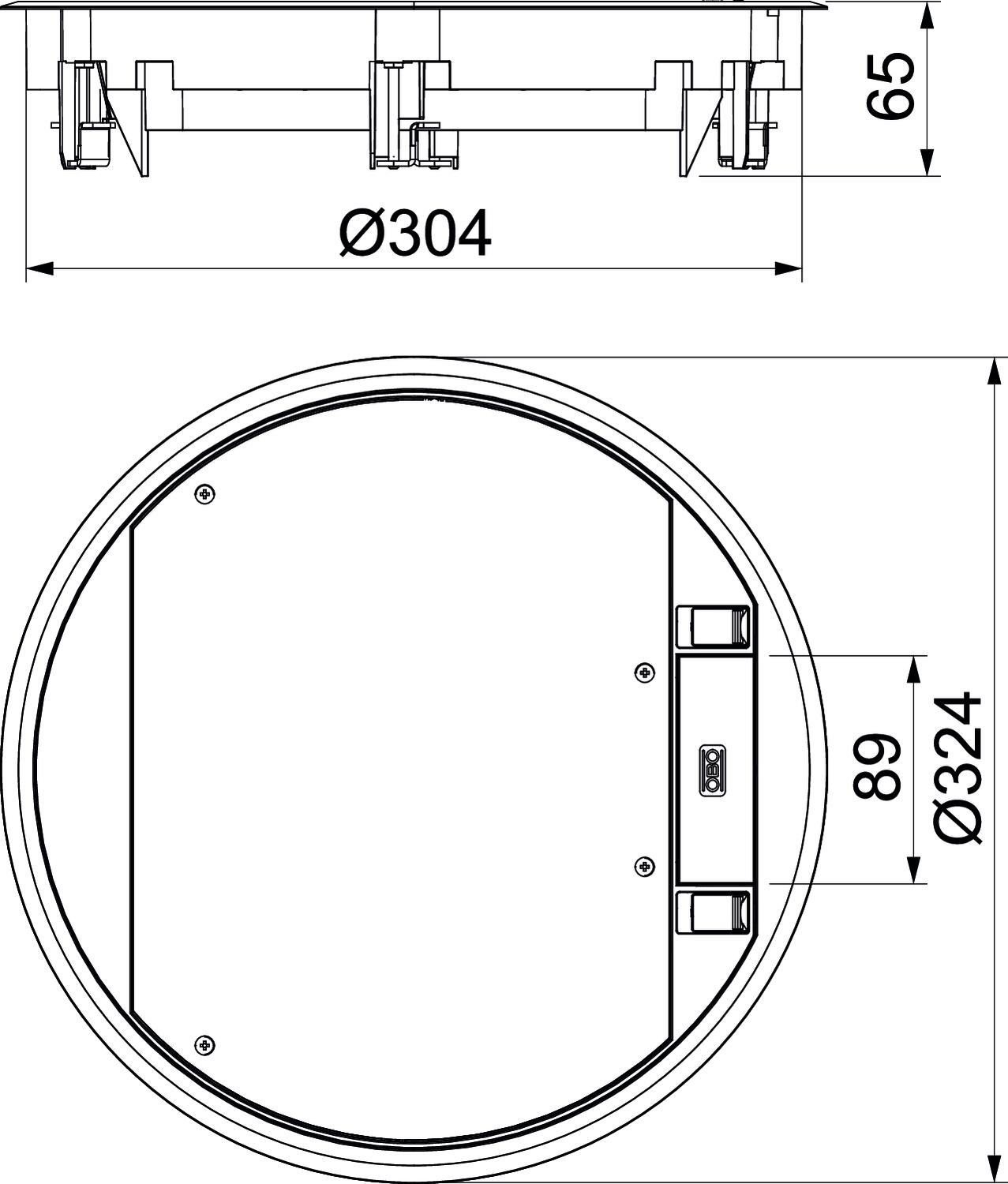

Монтажный диаметр	304
Наружный диаметр	324 mm
Номинальный размер монтажных элементов	R9
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой	да
Подходит для канала, прокладываемого под полом	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Подходит для подпольного канала, перекрытого слоем стяжки	да
Подходит для полов с влажным типом уборки	нет
Размер	Ø324x68
С выемкой напольного покрытия	да
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	5 mm
Уборка пола	сухой
Цвет	черный графит; RAL 9011

Все виды

Все виды

Типы	Толщины напольного покрытия	Номинальный размер монтажных элементов	Цвет	Артикул, номер	Количество	Наименьшая единица продажи
GES9-3B U 9011	5	9	Ручка	7405079	Штук	1 Штук
GES9-3S U 9011	5	9	Фиксатор	7405085	Штук	1 Штук
GESR9-2U12T 9011	5	R9	черный графит; RAL 9011	7405466	Штук	1 Штук
GESR9 U 9011	5	R9	черный графит; RAL 9011	7405532	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Удлинитель растра	GES RV	7407536	Штук	2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
