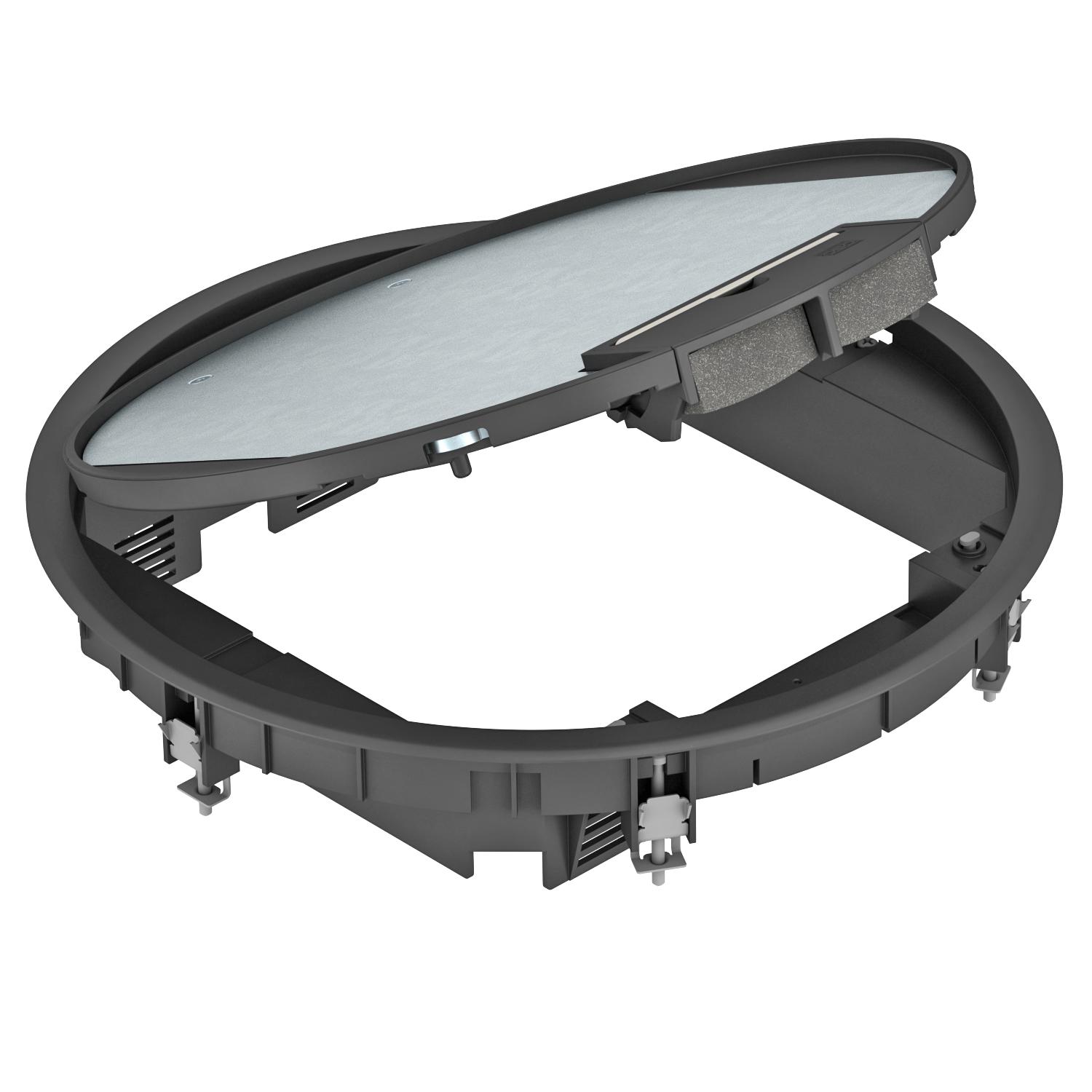

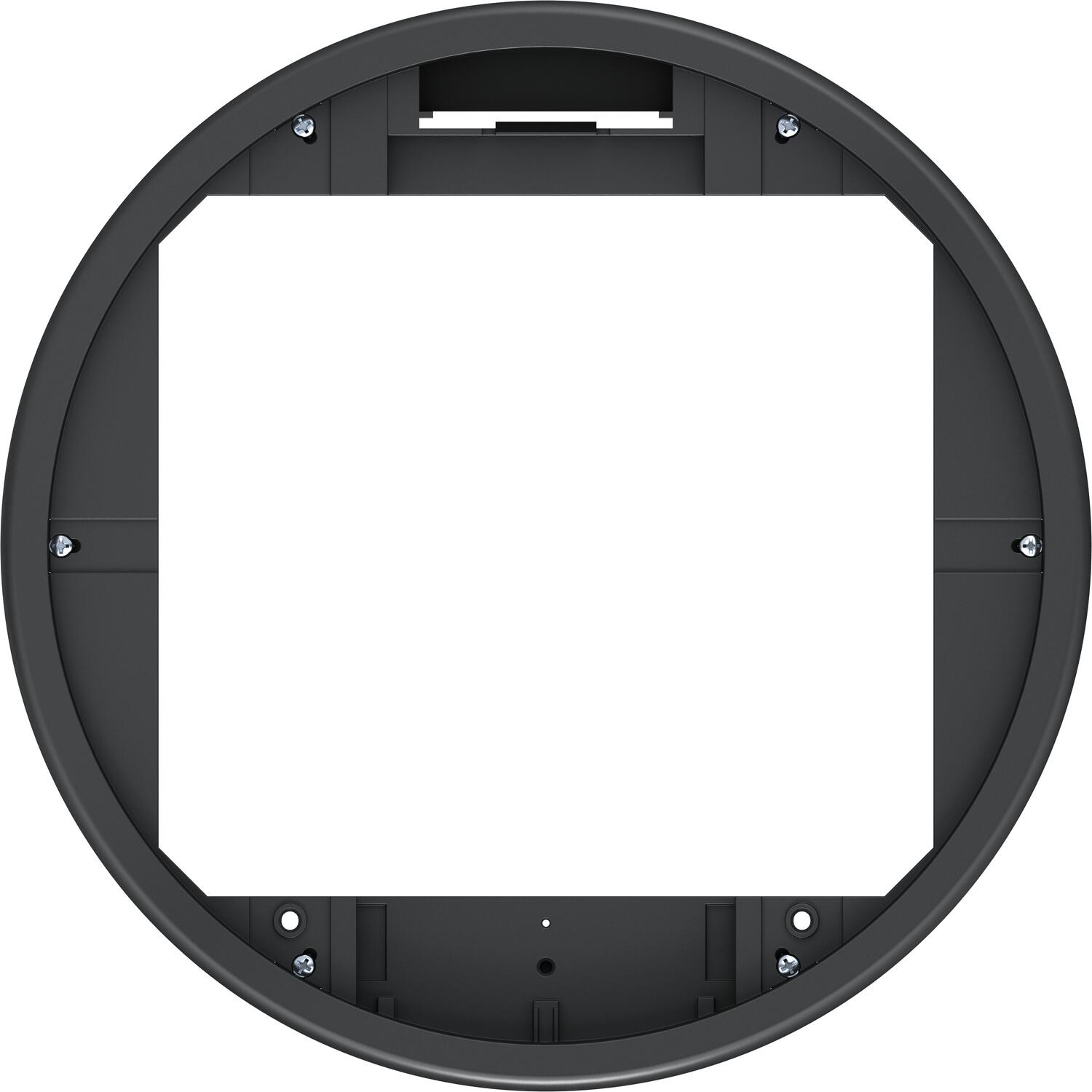

Резервуар прибора GESR9 с рукояткой
Артикул, номер 7405532 | EAN 4012195104209
- Описание продукта
-
Описание продуктаРезервуар прибора с рукояткой для макс. 12 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT4, применение в системах каналов и системных полах во внутренних помещениях.
-
- Технические данные
-
Технические характеристики

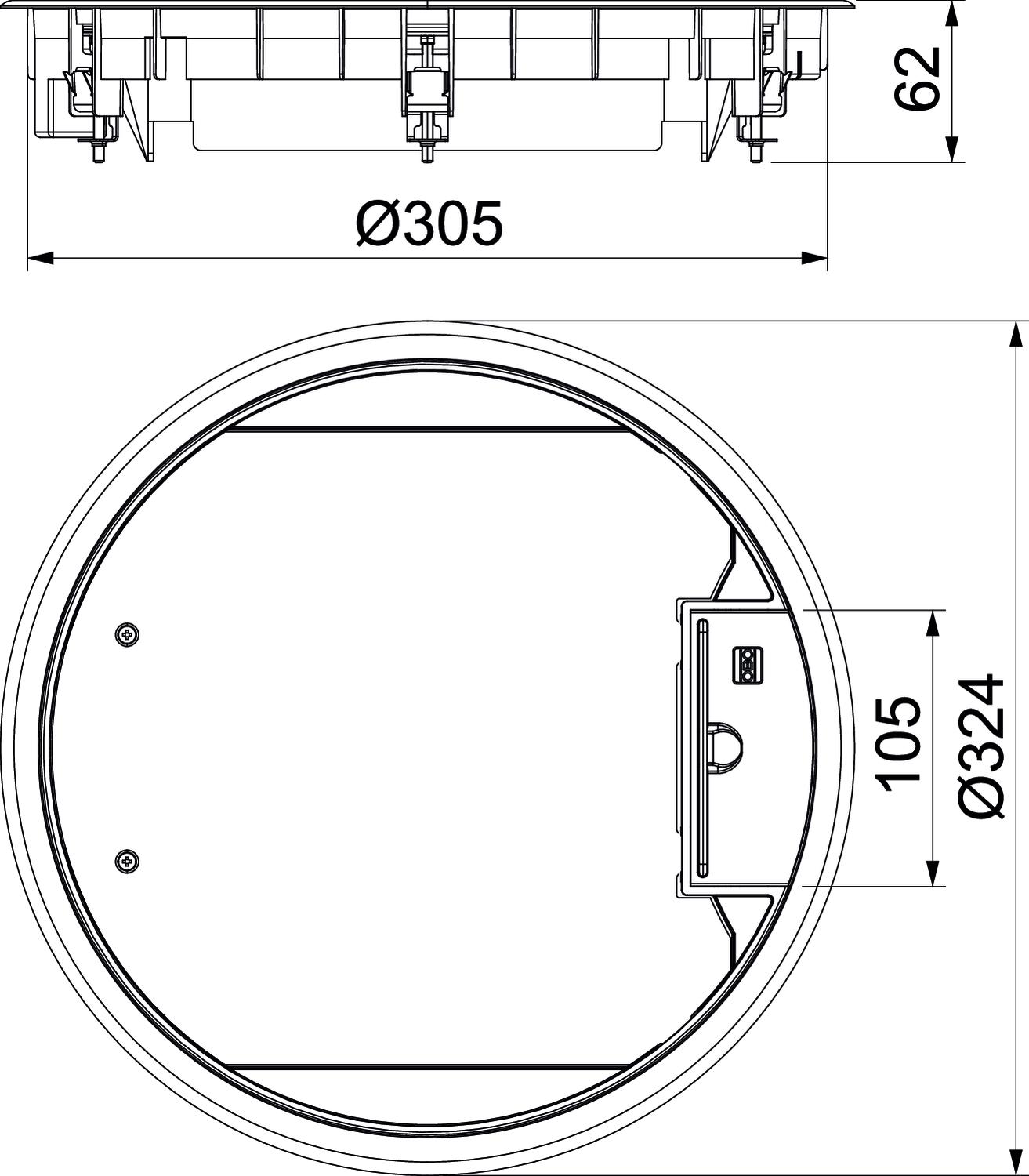

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота 62 mm Высота пола мин. 73 mm Длина 324 mm Защитная рамка напольного покрытия да Исполнение круглой формы Количество встраиваемых устройств 12 Количество монтажных коробок 3 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK08 Материал Полиамид Механизм открывания Ручка Монтажная глубина 73 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 305 Наружный диаметр 324 mm Номинальный размер монтажных элементов R9 Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет Подходит для канала, прокладываемого под полом да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Подходит для подпольного канала, перекрытого слоем стяжки да Подходит для полов с влажным типом уборки нет Размер Ø324x61 С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы MT4 / GB3 Толщины напольного покрытия 5 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 6,8207 кг CO2e / 1 Шт. Цвет черный графит; RAL 9011 Ширина 324 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Удлинитель растра
GES RV 7407536 2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук - Загрузки
-
Техническая спецификация GESR9 U 9011 / 7405532 , 0.24MB , pdfДекларация соответствия ЕС GESR9 U 9011 / 7405532 , 0.10MB , pdfREACH Декларация соответствия GESR9 U 9011 / 7405532 , 0.12MB , pdfRoHS Декларация соответствия GESR9 U 9011 / 7405532 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, GES , 0.12MB , pdfИнструкции по монтажу Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfИнструкции по монтажу Mounting instructions, GES9-3B, GES9-3S plastic service unit , 0.04MB , pdfТекст для тендера для этого продукта не доступен.
