Электромонтажный лючок GESR9, с фиксаторами
Артикул, номер 7405465 | EAN 4012195840718
- Описание продукта
-

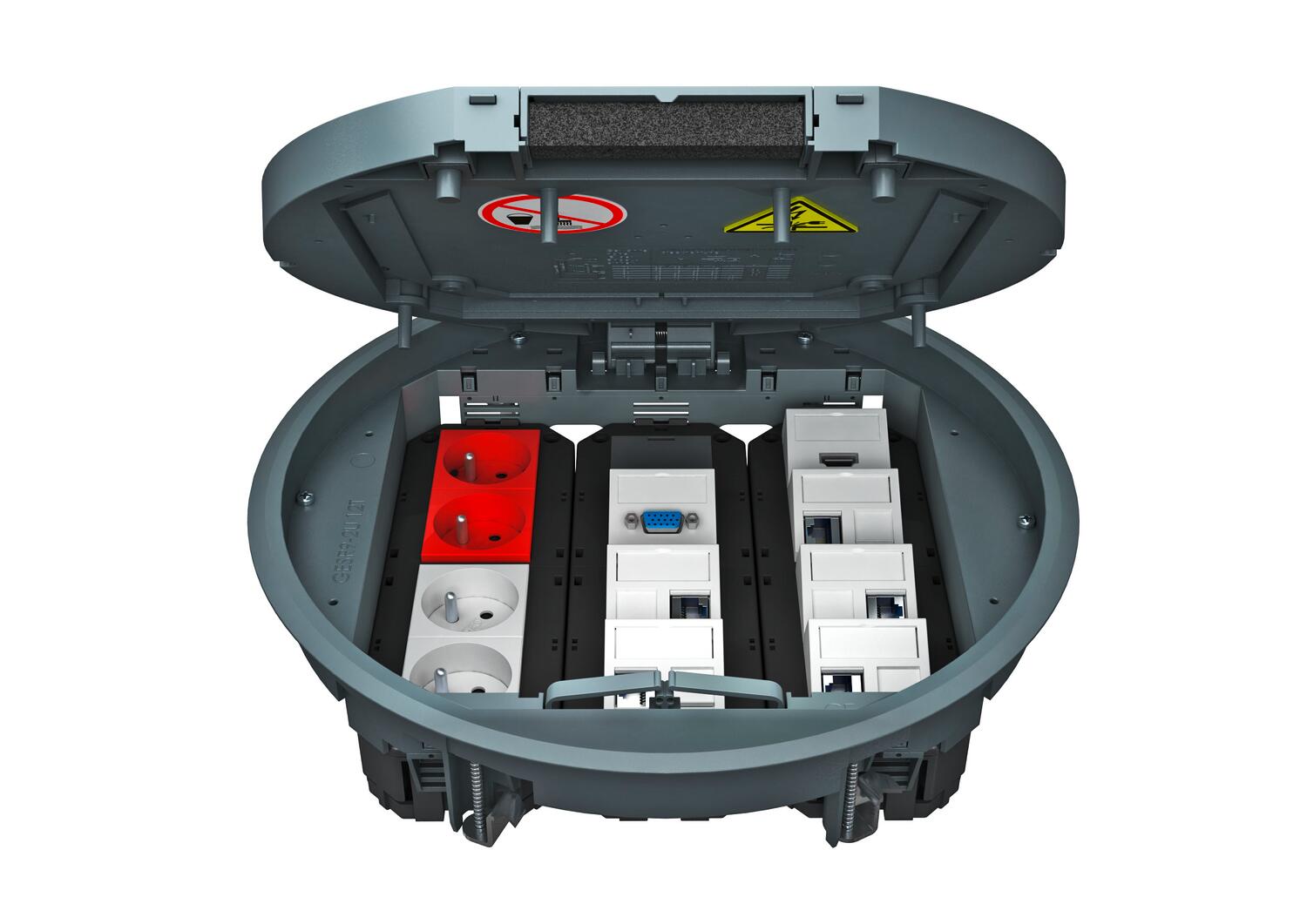

Описание продуктаЛючок с защелкой для макс. 12 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT4, применение в системах каналов и системных полах во внутренних помещениях.

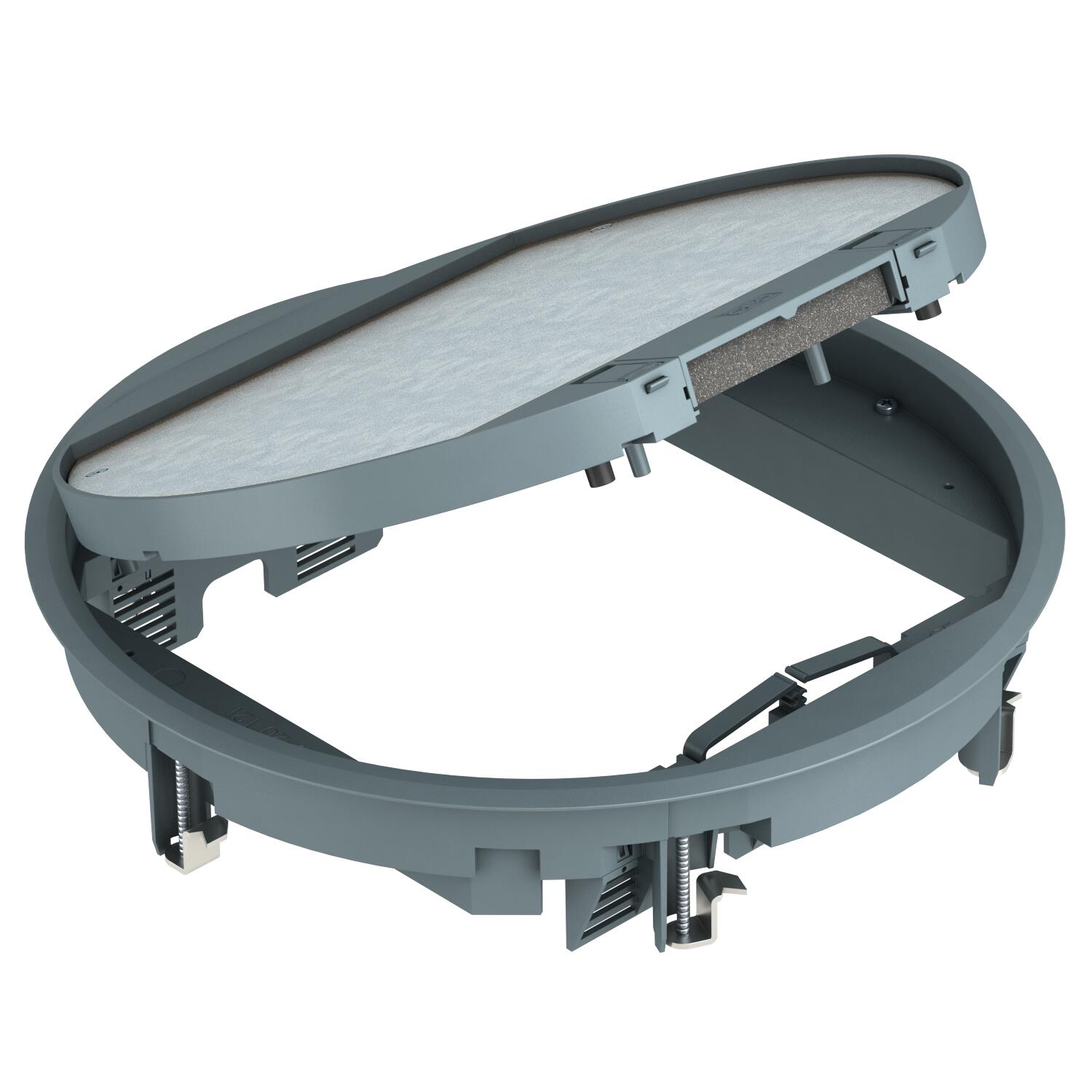

Углубление 5 мм для вставки фрагмента напольного покрытия в откидной крышке, при необходимости может быть установлено на 3, 10 или 12 мм.

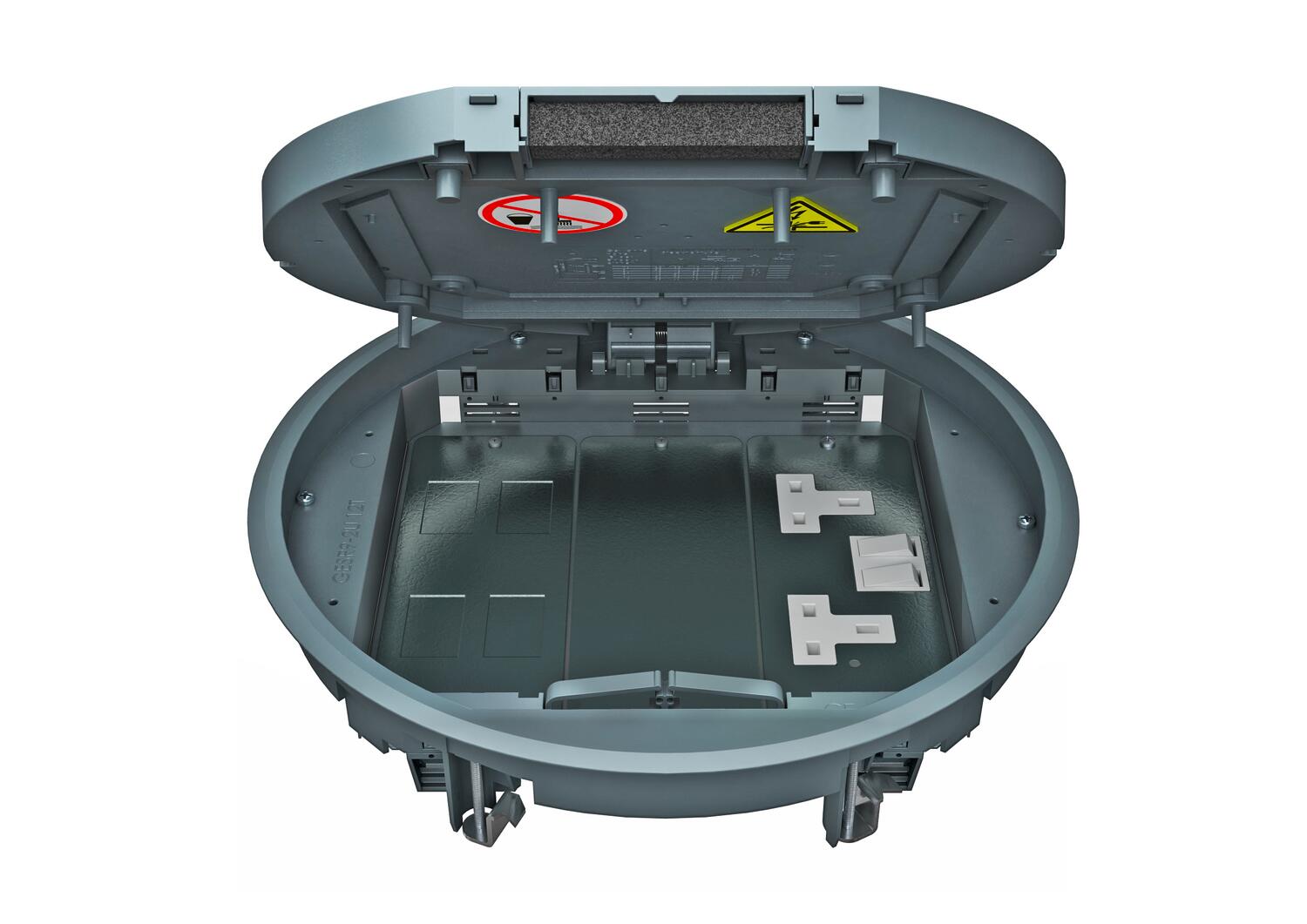

Электромонтажный лючок с фиксатором, 3-секционный, для установки монтажной коробки MT9. Могут быть установлены 3 накладки APMT5.
Выемка 5 мм в откидной крышке для фрагмента напольного покрытия, при необходимости регулируется до 3,10 или 12 мм.
Подходит для установки до девяти электроустановочных механизмов с центральной монтажной пластиной 50 мм.
-
- Технические данные
-
Технические характеристики

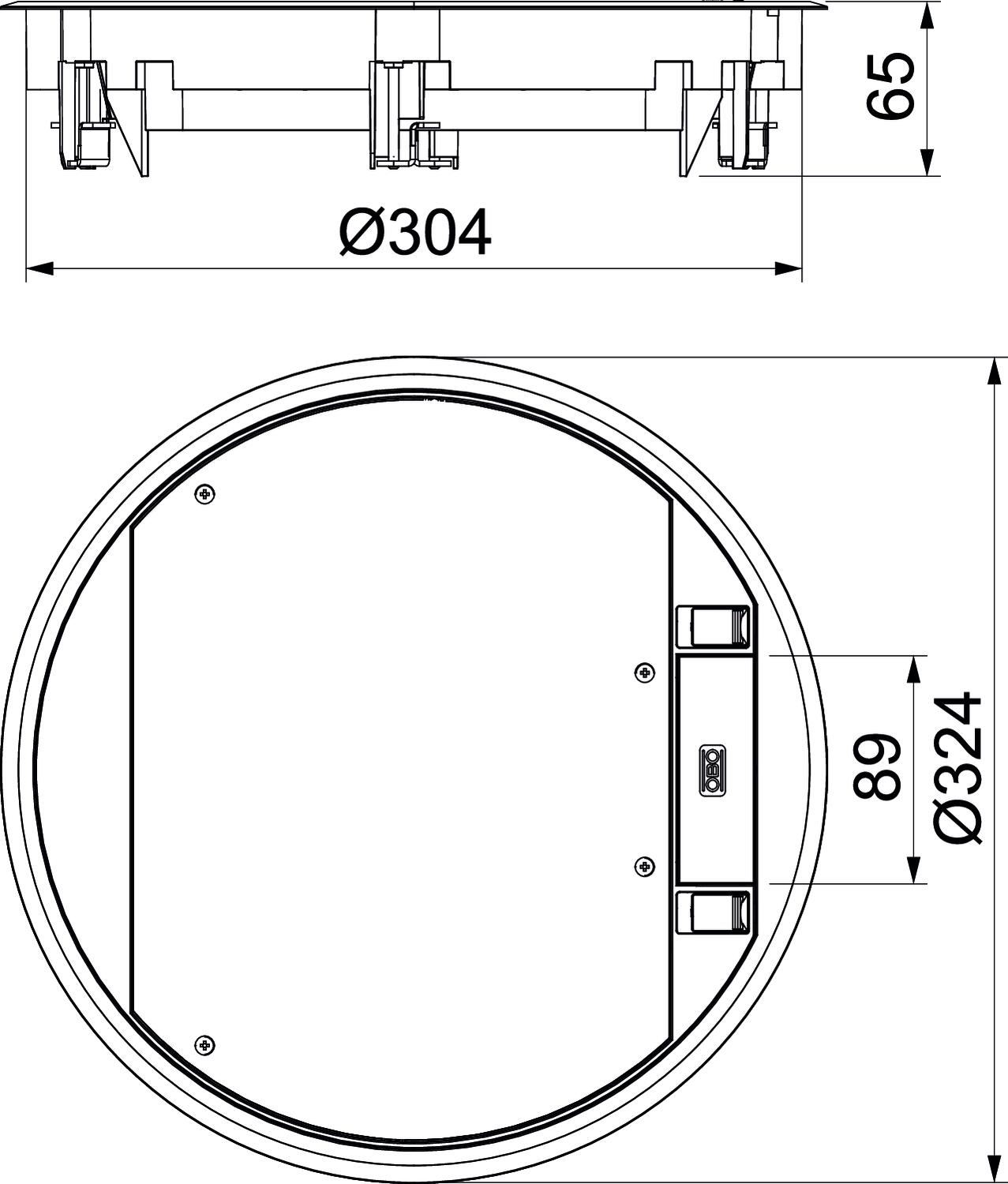

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Возможность монтажа уплотнения нет Высота пола мин. 72 mm Диапазон зажима D макс. 75 mm Диапазон зажима D мин. 8 mm Защитная рамка напольного покрытия да Исполнение круглой формы Исполнение с рамкой Защитная рамка для напольного покрытия Количество встраиваемых устройств 12 Количество монтажных коробок 3 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK08 Материал Полиамид Механизм открывания Фиксатор Монтажная глубина 73 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 304 Наружный диаметр 324 mm Номинальный размер монтажных элементов R9 Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой да Подходит для канала, прокладываемого под полом да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Подходит для подпольного канала, перекрытого слоем стяжки да Подходит для полов с влажным типом уборки нет Размер Ø324x68 С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщина напольного покрытия, макс. 12 mm Толщины напольного покрытия 5 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 8,1783 кг CO2e / 1 Шт. Цвет серый RAL 7011 - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Удлинитель растра
GES RV 7407536 2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук - Загрузки
-
Техническая спецификация GESR9-2U12T 7011 / 7405465 , 0.27MB , pdfДекларация соответствия ЕС GESR9-2U12T 7011 / 7405465 , 0.10MB , pdfREACH Декларация соответствия GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfRoHS Декларация соответствия GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfРазрешение на использование знаков VDE symbol approval, GES , 0.12MB , pdfИнструкции по монтажу Mounting instructions GESR9-U , 0.20MB , pdfТекст для тендера для этого продукта не доступен.
