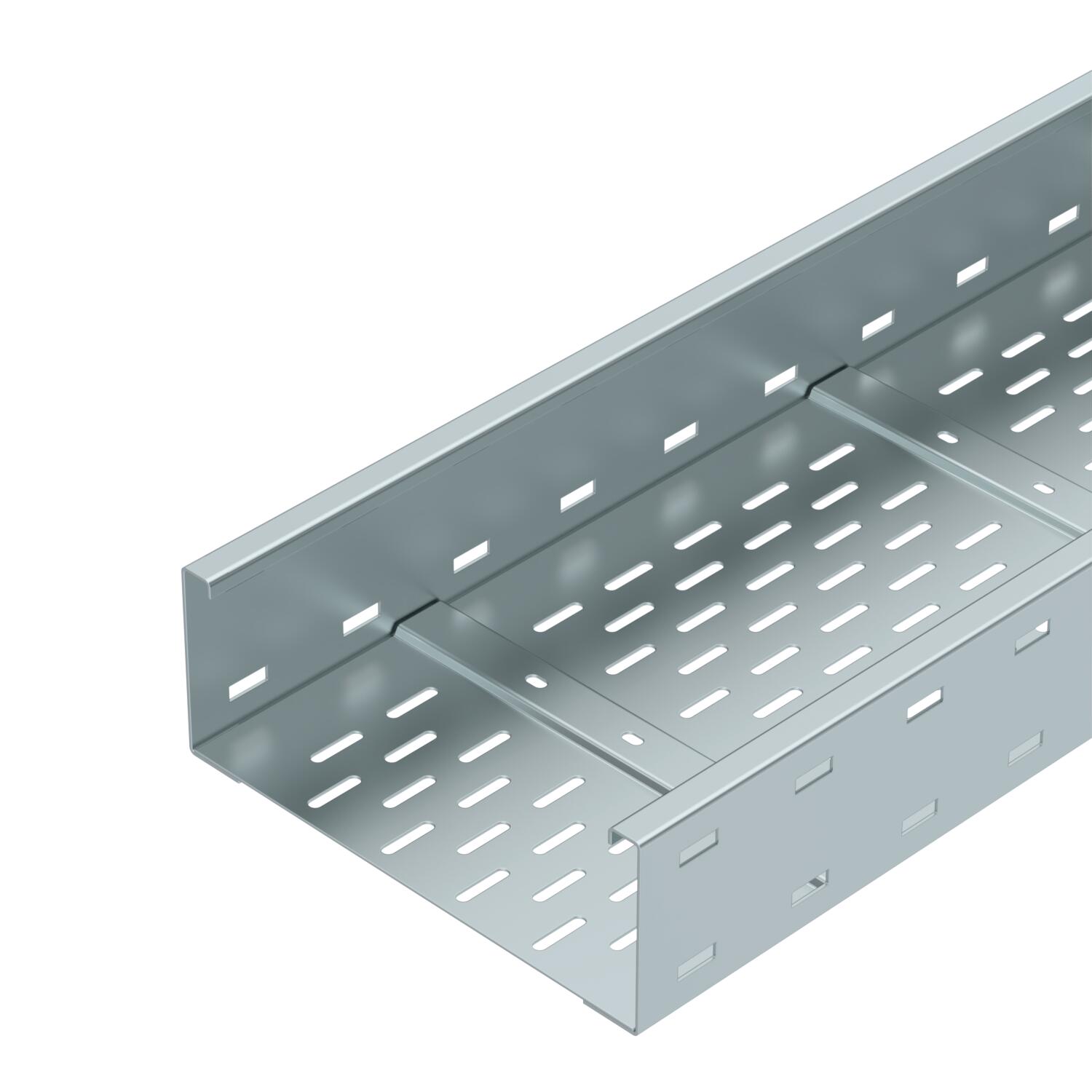

Кабельный лоток для больших расстояний WKSG 110 FS
Артикул, номер 6098115 | EAN 4012196351497
- Описание продукта
-
Описание продуктаСистема перфорированных кабельных лотков для больших расстояний, высота боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

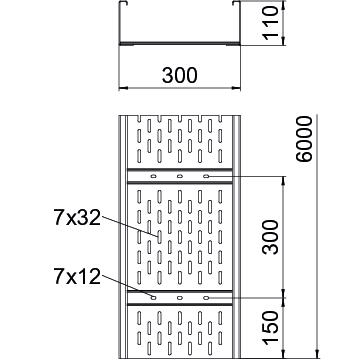

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 110 mm Длина 6000 mm Конструкция для больших расстояний да Конструкция соединителей Без соединителя Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезная длина 6000 mm Полезное поперечное сечение 30500 mm² Полезное поперечное сечение 305 cm² Размер Н 10 mm Размер 300 x 110 Размер 110x300x6000 Размер B 300 mm Размер L 6000 mm Расстояние между опорами 3,0 м 2,5 kN/m Расстояние между опорами 3,5 м 2,01 kN/m Расстояние между опорами 4,0 м 1,6 kN/m Расстояние между опорами 4,5 м 1,32 kN/m Расстояние между опорами 5,0 м 1,1 kN/m Расстояние между опорами 6,0 м 0,75 kN/m Расстояние между опорами 7,0 м 0,45 kN/m Расстояние между опорами 8,0 м 0,2 kN/m Толщина листа 2 mm Углеродный след CO₂ (GWP) от колыбели до ворот 20,0428 кг CO₂e / 1 Метр Цвет цинковый Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лоток для больших расстояний WKSG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FS
WRVL 110 FS 6091164 2 Штук
Угловая секция 90° 110 FS
WRB 90 130 FS 6098308 1 Штук
Крышка
WDRL 1116 30 FS 6227430 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Стыковая планка
SSLB 300 FS 7070217 20 Штук - Загрузки
-
