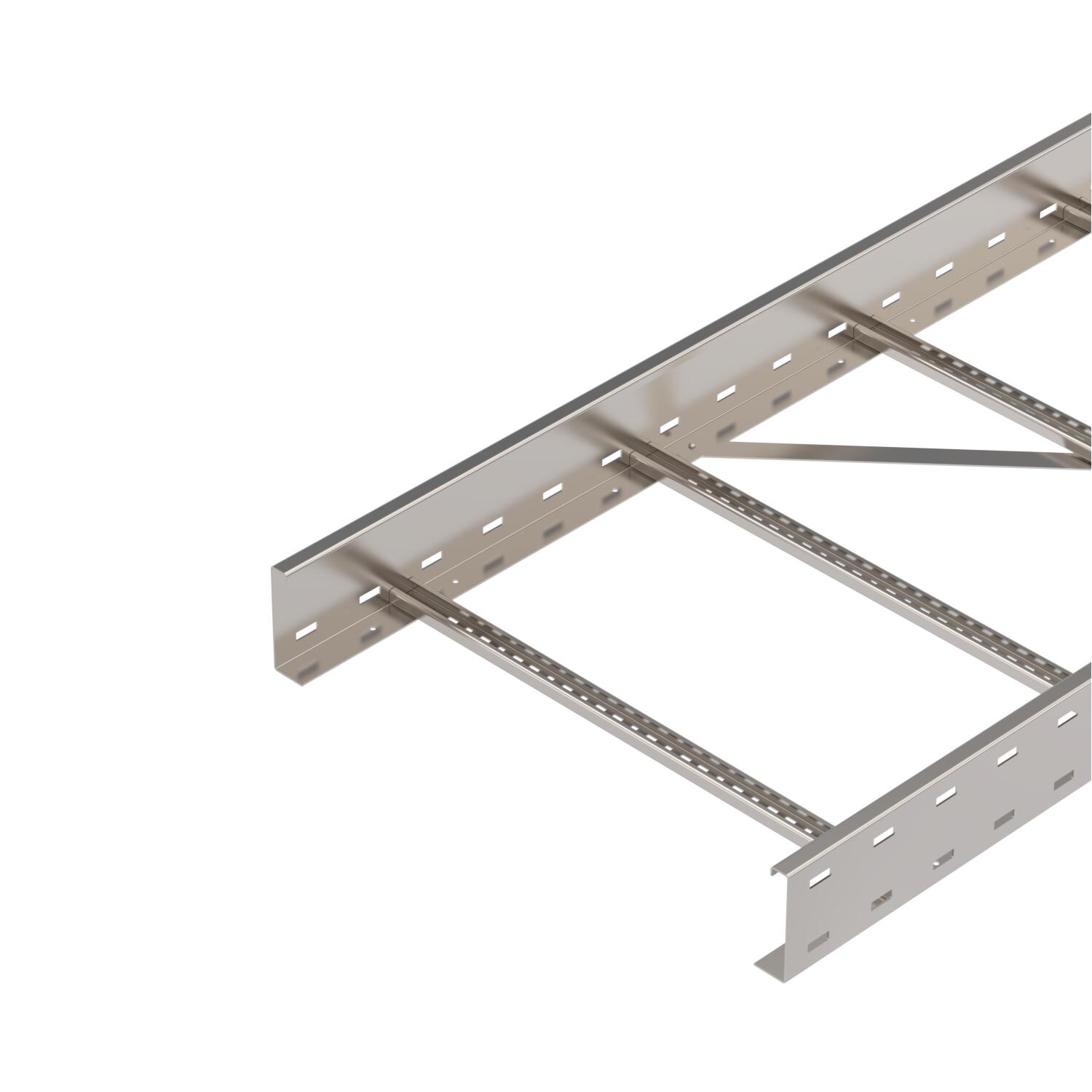

Кабельный лоток лестничного типа для больших расстояний WKLG 110 A2
Артикул, номер 6311218 | EAN 4012195037323
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Продольные соединители типа WRVL 110 заказываются отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Крепление перекладины Полностью заклепан Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 56600 mm² Полезное поперечное сечение 566 cm² Размер 110x600x6000 Размер 110x600 Размер B 600 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,3 kN/m Расстояние между опорами 3,5 м 2,25 kN/m Расстояние между опорами 4,0 м 2,1 kN/m Расстояние между опорами 4,5 м 1,83 kN/m Расстояние между опорами 5,0 м 1,5 kN/m Расстояние между опорами 6,0 м 1 kN/m Расстояние между опорами 7,0 м 0,7 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 33,146 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка
WDRL 1116 60 A2 6227368 3 м
Продольный соединитель A2
WRVL 110 A2 6091229 2 Штук
Угловой соединитель 110 A2
WRWVK 110 A2 6091393 2 Штук
Защитный колпачок
SKHW 110 OR 6310398 20 пар
Шарнирный соединитель А2
WRGV 110 A2 6091338 2 Штук
Разделительная полочка 85 A2
TSG 85 A2 6062173 3 м
Угловая секция 90° 110 A2
WLB 90 116 A2 6312547 1 Штук - Загрузки
-
Техническая спецификация WKLG 1160 A2 / 6311218 , 0.30MB , pdfДекларация соответствия ЕС WKLG 1160 A2 / 6311218 , 0.10MB , pdfЗаявление о соответствии для Великобритании WKLG 1160 A2 / 6311218 , 0.09MB , pdfREACH Декларация соответствия WKLG 1160 A2 / 6311218 , 0.12MB , pdfRoHS Декларация соответствия WKLG 1160 A2 / 6311218 , 0.12MB , pdfЭкологическая декларация (EPD) WKLG 1160 A2 / 6311218 , 1.48MB , pdfИнструкции по монтажу Wide span cable ladders , 7.96MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
