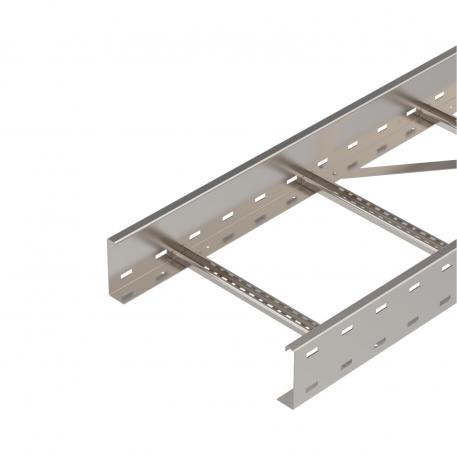

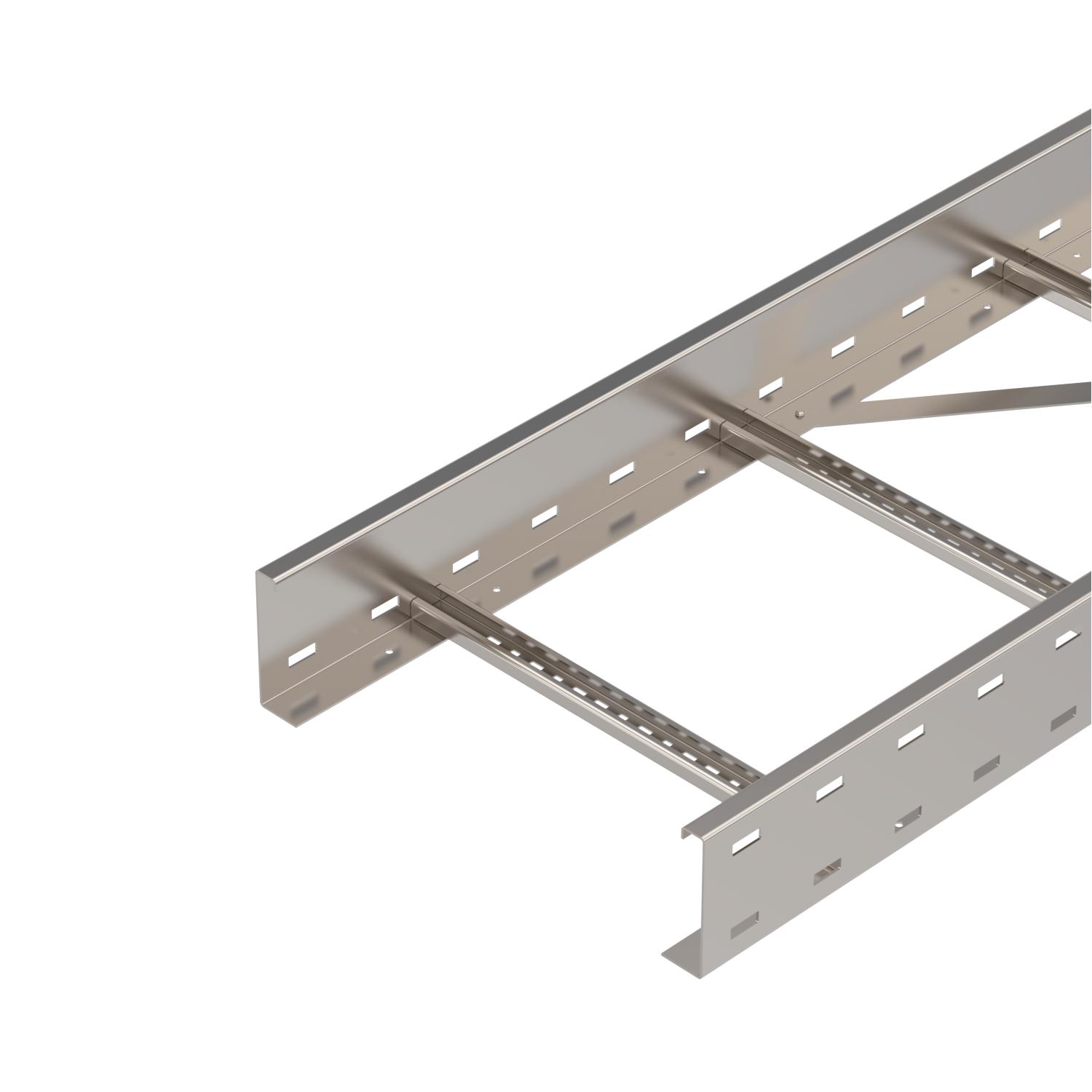

Кабельный лоток лестничного типа для больших расстояний WKLG 110 A2
Артикул, номер 6311210 | EAN 4012195037309
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Продольные соединители типа WRVL 110 заказываются отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Крепление перекладины Полностью заклепан Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 37600 mm² Полезное поперечное сечение 376 cm² Размер 110x400 Размер 110x400x6000 Толщина борта 2 mm Цвет цвета нержавеющей стали Размеры

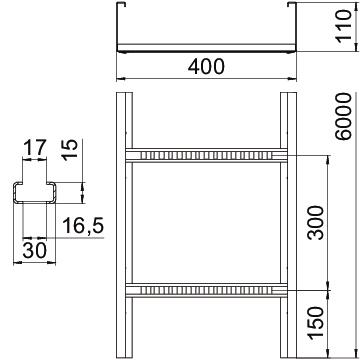

Высота 110 mm Длина 6000 mm Размер B 400 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Ширина 400 mm Нагрузки
Расстояние между опорами 3,0 м 2,3 kN/m Расстояние между опорами 3,5 м 2,25 kN/m Расстояние между опорами 4,0 м 2,1 kN/m Расстояние между опорами 4,5 м 1,83 kN/m Расстояние между опорами 5,0 м 1,5 kN/m Расстояние между опорами 6,0 м 1 kN/m Расстояние между опорами 7,0 м 0,7 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 30,6951 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 30,6951 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка
WDRL 1116 40 A2 6227364 3 м
Продольный соединитель A2
WRVL 110 A2 6091229 2 Штук
Угловой соединитель 110 A2
WRWVK 110 A2 6091393 2 Штук
Защитный колпачок
SKHW 110 OR 6310398 20 пар
Шарнирный соединитель А2
WRGV 110 A2 6091338 2 Штук
Разделительная полочка 85 A2
TSG 85 A2 6062173 3 м
Угловая секция 90° 110 A2
WLB 90 114 A2 6312543 1 Штук - Загрузки
-
