Кабельный лоток RKS-Magic® 60 A4
Артикул, номер 6047692 | EAN 4012195706236
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Перфорация для прямого подвеса стержня с резьбой имеет диаметр 11 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Нержавеющая высококачественная сталь 1.4571 Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Перфорация основания 1 Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 23800 mm² Полезное поперечное сечение 238 cm² Размер 60x400x3050 Размер B 400 mm Размер x 300 mm Размер t 200 mm Размер y 350 mm Расстояние между опорами 1,0 м 2,1 kN/m Расстояние между опорами 1,0 м 0,9 kN/m Расстояние между опорами 2,5 м 0,6 kN/m Расстояние между опорами: 1,5 м. 1,35 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,9 mm Углеродный след CO2 (GWP) от колыбели до ворот 18,784 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 400 mm Технические данные
Диаграмма нагрузки на кабельный лоток RKSM 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 640 A4 6068988 1 Штук

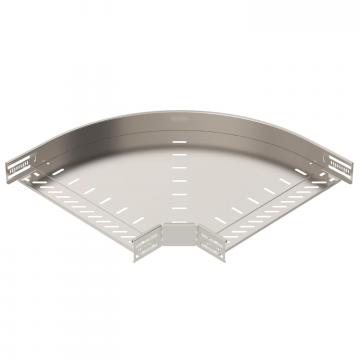

Угловая секция 90° 60 A4
RB 90 640 A4 6036658 1 Штук

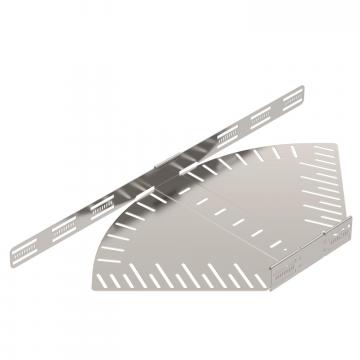

Угловая секция с возможностью регулировки угла 60 A4
RB W 640 A4 6037178 1 Штук

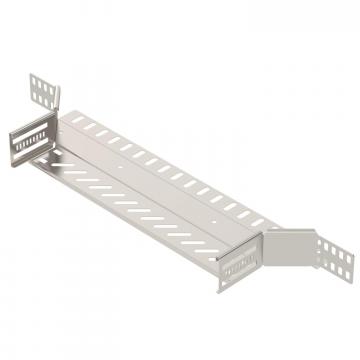

Т-образное/крестовое соединение 60 A4
RAA 640 A4 6042379 1 Штук

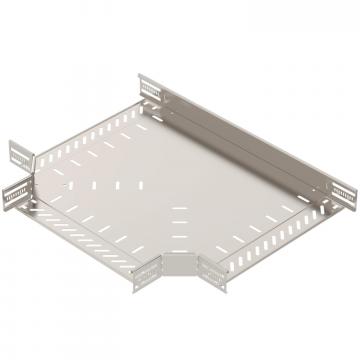

Т-образная секция 60 A4
RT 640 A4 6038186 1 Штук

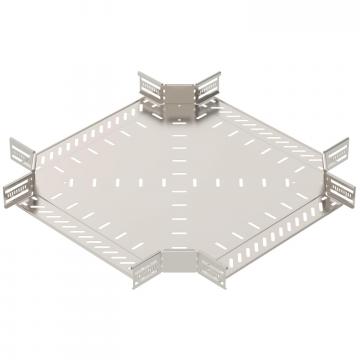

Крестообразное ответвление 60/400 A4
