Кабельный лоток RKS-Magic® 60 A4
Артикул, номер 6047738 | EAN 4012195706298
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Перфорация для прямого подвеса стержня с резьбой имеет диаметр 11 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Нержавеющая высококачественная сталь 1.4571 Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Перфорация основания 1 Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 358 cm² Полезное поперечное сечение 35800 mm² Размер 60x600x3050 Размер B 600 mm Размер x 450 mm Размер t 400 mm Размер y 550 mm Расстояние между опорами 1,0 м 0,9 kN/m Расстояние между опорами 1,0 м 2,1 kN/m Расстояние между опорами 2,5 м 0,6 kN/m Расстояние между опорами: 1,5 м. 1,35 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,9 mm Углеродный след CO2 (GWP) от колыбели до ворот 25,6436 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток RKSM 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 660 A4 6068992 1 Штук

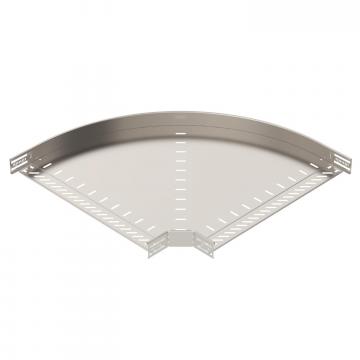

Угловая секция 90° 60 A4
RB 90 660 A4 6036662 1 Штук

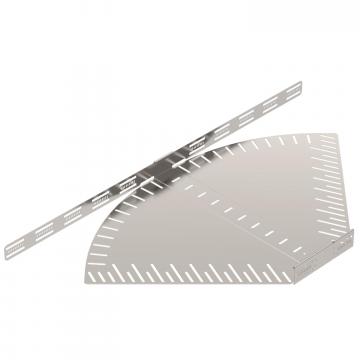

Угловая секция с возможностью регулировки угла 60 A4
RB W 660 A4 6037182 1 Штук

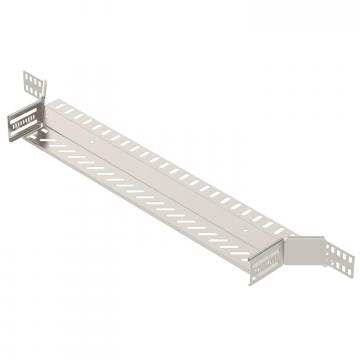

Т-образное/крестовое соединение 60 A4
RAA 660 A4 6042383 1 Штук

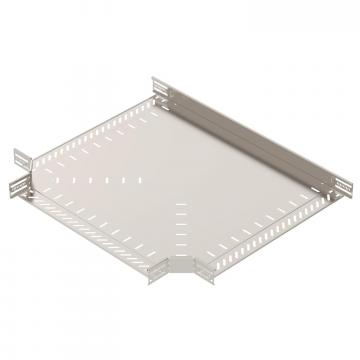

Т-образная секция 60 A4
RT 660 A4 6038190 1 Штук

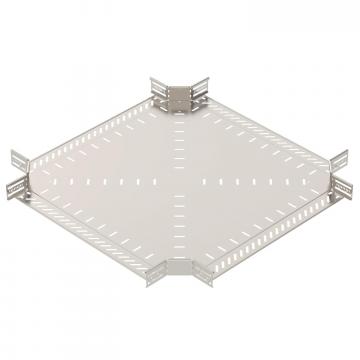

Крестообразное ответвление 60/600 A4
RK 660 A4 7027530 1 Штук
Крышка с поворотным фиксатором A4
DRL 600 A4 6052986 3 м
Разделительная полочка 60 A4
TSG 60 A4 6062086 3 м
Угловая секция 90° Magic
RBM 90 660 A4 6041212 1 Штук
Угловая секция, регулируемая, Magic 60 A4
RBMV 660 A4 6040552 1 Штук - Загрузки
-
