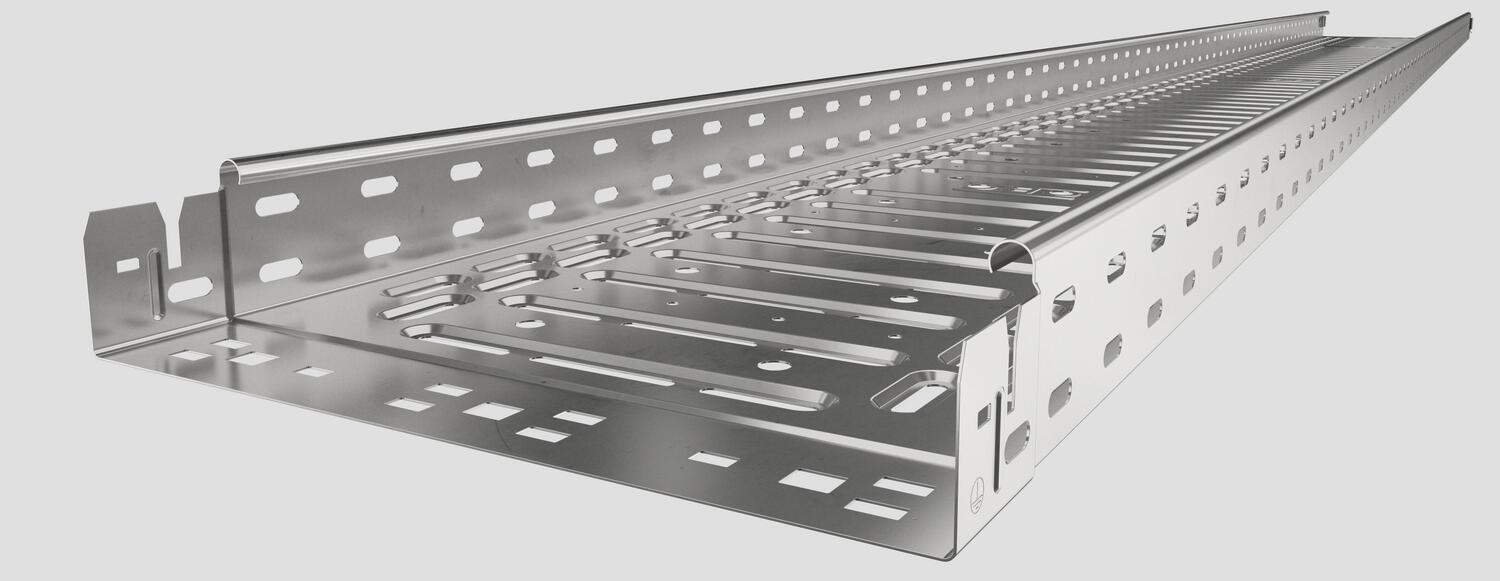

Кабельный лоток RKSM
Артикул, номер 6047614 | EAN 4012195706113
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Перфорация для прямого подвеса стержня с резьбой имеет диаметр 11 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
Общее выравнивание потенциалов осуществляется без дополнительных деталей.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Нержавеющая высококачественная сталь 1.4571 Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Перфорация основания 1 Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезная длина 3000 mm Полезное поперечное сечение 58 cm² Полезное поперечное сечение 5800 mm² Противопожарная защита Повышение живучести конструкции, специальная кабеленесущая система Размер 60x100x3050 Размер B 100 mm Размер y 50 mm Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 0,6 kN/m Расстояние между опорами 2,5 м 0,4 kN/m Расстояние между опорами: 1,5 м. 0,9 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,75 mm Углеродный след CO2 (GWP) от колыбели до ворот 7,5251 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 100 mm Технические данные
Диаграмма нагрузки на кабельный лоток RKSM 60
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

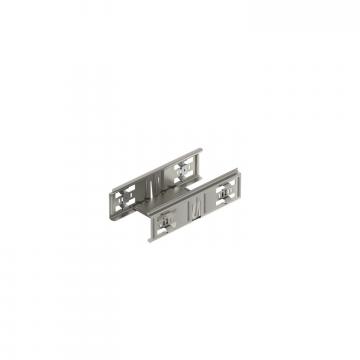

Комплект продольных соединителей Magic
KTSMV 610 A4 6068980 1 Штук

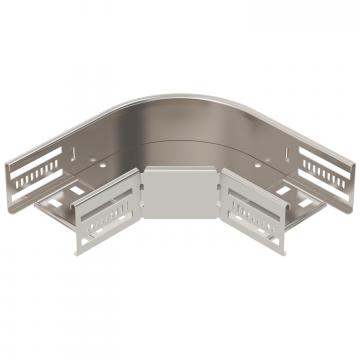

Угловая секция 90° 60 A4
RB 90 610 A4 6036650 1 Штук

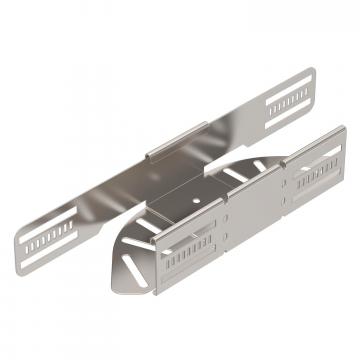

Угловая секция с возможностью регулировки угла 60 A4
RB W 610 A4 6037170 1 Штук

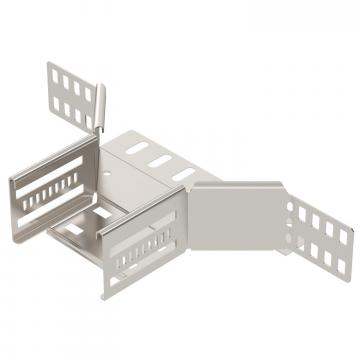

Т-образное/крестовое соединение 60 A4
RAA 610 A4 6042371 1 Штук

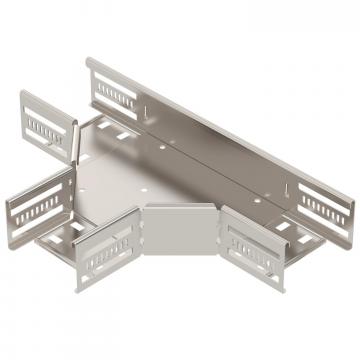

Т-образная секция 60 A4
RT 610 A4 6038180 1 Штук

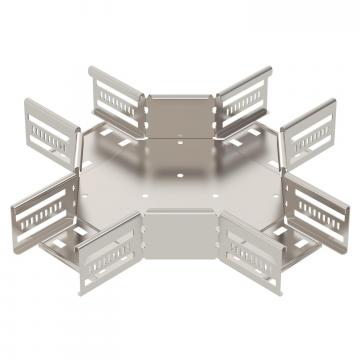

Крестообразное ответвление 60/100 A4
RK 610 A4 7027520 1 Штук
Крышка с поворотным фиксатором A4
DRL 100 A4 6052980 3 м
Разделительная полочка 60 A4
TSG 60 A4 6062086 3 м

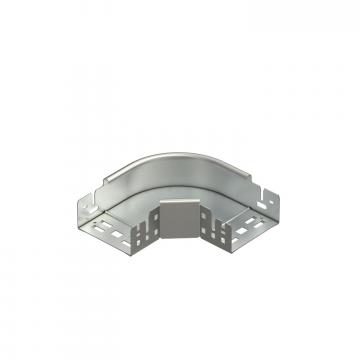

Угловая секция 90° Magic
RBM 90 610 A4 6041200 1 Штук
Угловая секция, регулируемая, Magic 60 A4
RBMV 610 A4 6040540 1 Штук - Загрузки
-
