Кабельный лоток RKSM
Артикул, номер 6047657 | EAN 4012195706199
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Перфорация для прямого подвеса стержня с резьбой имеет диаметр 11 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Нержавеющая высококачественная сталь 1.4571 Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Перфорация основания 1 Поверхность без обработки, дообработанный Повышение живучести конструкции да Полезная длина 3000 mm Полезное поперечное сечение 178 cm² Полезное поперечное сечение 17800 mm² Противопожарная защита Повышение живучести конструкции, специальная кабеленесущая система Размер 60x300x3050 Размер B 300 mm Размер x 200 mm Размер t 100 mm Размер y 250 mm Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 0,6 kN/m Расстояние между опорами 2,5 м 0,4 kN/m Расстояние между опорами: 1,5 м. 0,9 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,75 mm Углеродный след CO2 (GWP) от колыбели до ворот 13,64 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лоток RKSM 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 630 A4 6068986 1 Штук

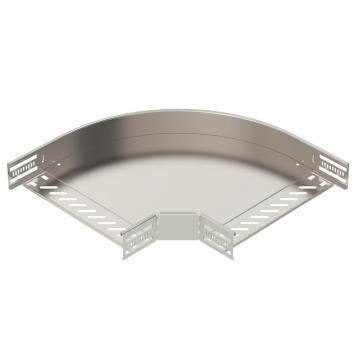

Угловая секция 90° 60 A4
RB 90 630 A4 6036656 1 Штук

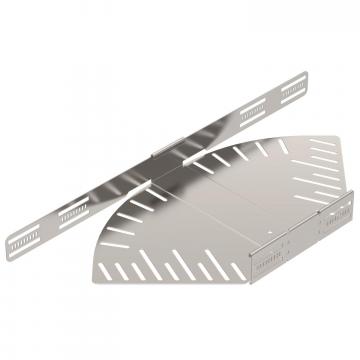

Угловая секция с возможностью регулировки угла 60 A4
RB W 630 A4 6037176 1 Штук

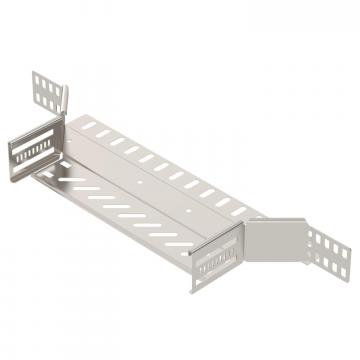

Т-образное/крестовое соединение 60 A4
RAA 630 A4 6042377 1 Штук
Т-образная секция 60 A4
RT 630 A4 6038184 1 Штук

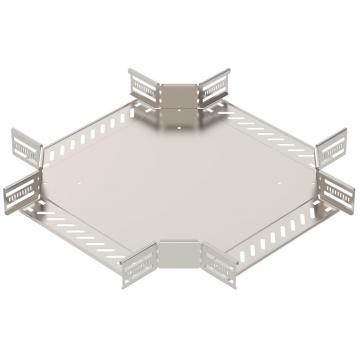

Крестообразное ответвление 60/300 A4
RK 630 A4 7027524 1 Штук
Крышка с поворотным фиксатором A4
DRL 300 A4 6052983 3 м
Разделительная полочка 60 A4
TSG 60 A4 6062086 3 м
Угловая секция 90° Magic
RBM 90 630 A4 6041206 1 Штук
Угловая секция, регулируемая, Magic 60 A4
RBMV 630 A4 6040546 1 Штук - Загрузки
-
