Кабельный лоток SKS-Magic® 110 FT
Артикул, номер 6059633 | EAN 4012195829645
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Начиная с ширины кабельного лотка 200 мм с перфорацией 30%, подходит для использования под спринклерными системами в соответствии с директивой VdS 2092.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 110 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 16100 mm² Полезное поперечное сечение 161 cm² Размер 110x150x3050 Размер B 150 mm Размер x 46 mm Размер L 30 mm Размер y 112 mm Расстояние между опорами 3,0 м 1,7 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 10,42 кг CO₂e / 1 Метр Цвет цинковый Ширина 150 mm Технические данные
Диаграмма нагрузки на кабельный лоток SKSM 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

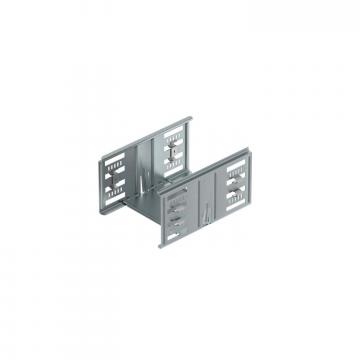

Комплект продольных соединителей Magic DD
KTSMV 115 DD 6069114 1 Штук
Крышка с поворотным фиксатором
DRL 150 FT 6051359 3 м

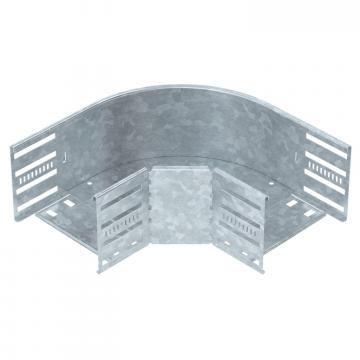

Угловая секция 90° 110 FT
RB 90 115 FT 6036832 1 Штук

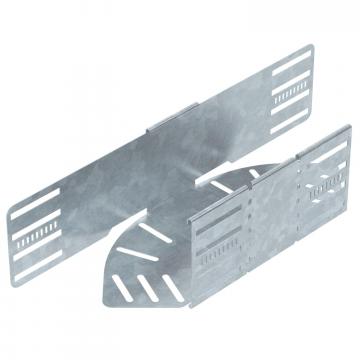

Угловая секция с возможностью регулировки угла 110 FT
RB W 115 FT 6037322 1 Штук

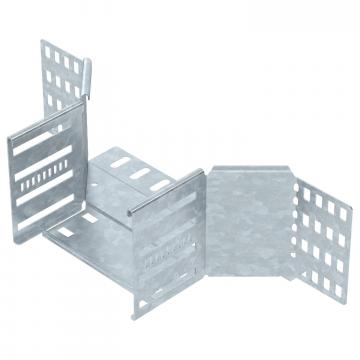

Т-образное/крестовое соединение 110 FT
RAA 115 FT 6042253 1 Штук

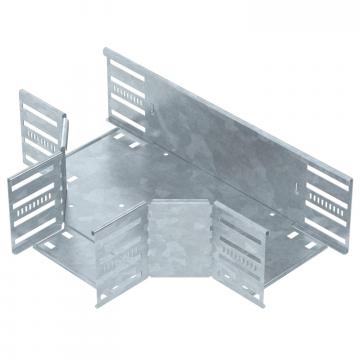

Т-образная секция 110 FT
RT 115 FT 6038322 1 Штук
Крышка с поворотным фиксатором
DRL 150 DD 6052706 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м

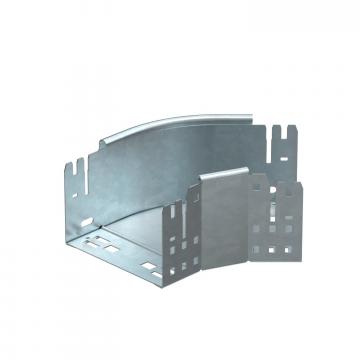

Угловая секция 45° Magic
RBM 45 115 FT 6041781 1 Штук

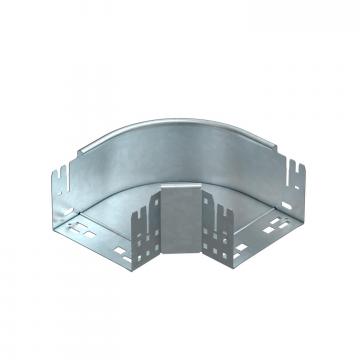

Угловая секция 90° Magic 110 FT
RBM 90 115 FT 6041861 1 Штук
Угловая секция, регулируемая, Magic 110 FT
RBMV 115 FT 6040702 1 Штук - Загрузки
-
Техническая спецификация SKSM 115 FT / 6059633 , 0.36MB , pdfДекларация соответствия ЕС SKSM 115 FT / 6059633 , 0.10MB , pdfЭкологическая декларация (EPD) SKSM 115 FT / 6059633 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKSM 115 FT / 6059633 , 0.09MB , pdfРазрешение на использование знаков VDE symbol approval KTS Magic , 0.18MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
