Кабельный лоток SKS-Magic® 110 FT
Артикул, номер 6059641 | EAN 4012195829683
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Начиная с ширины кабельного лотка 200 мм с перфорацией 30%, подходит для использования под спринклерными системами в соответствии с директивой VdS 2092.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Вставка спринклерной установки да Высота 110 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 54800 mm² Полезное поперечное сечение 548 cm² Размер 110x500x3050 Размер B 500 mm Размер x 396 mm Размер L 380 mm Размер y 462 mm Расстояние между опорами 1,0 м 2,34 kN/m Расстояние между опорами 2,5 м 1,74 kN/m Расстояние между опорами 3,0 м 1,2 kN/m Расстояние между опорами 3,5 м 0,72 kN/m Расстояние между опорами 4,0 м 0,3 kN/m Расстояние между опорами: 1,5 м. 3 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 18,7452 кг CO₂e / 1 Метр Цвет цинковый Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лоток SKSM 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

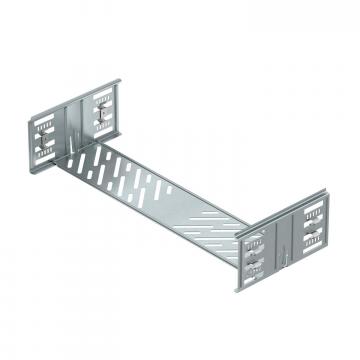

Комплект продольных соединителей Magic DD
KTSMV 150 DD 6069122 1 Штук
Крышка с поворотным фиксатором
DRL 500 FT 6051448 3 м
Угловая секция 45° 110 FT
RB 45 150 FT 6036338 1 Штук
Угловая секция 90° 110 FT
RB 90 150 FT 6036840 1 Штук
Угловая секция с возможностью регулировки угла 110 FT
RB W 150 FT 6037330 1 Штук
Т-образное/крестовое соединение 110 FT
RAA 150 FT 6042261 1 Штук
Т-образная секция 110 FT
RT 150 FT 6038330 1 Штук
Крестообразное ответвление 110 FT
RK 150 FT 7027461 1 Штук
Крышка с поворотным фиксатором
DRL 500 DD 6052718 3 м
Разделительная полочка 110 DD
TSG 110 DD 6062335 3 м

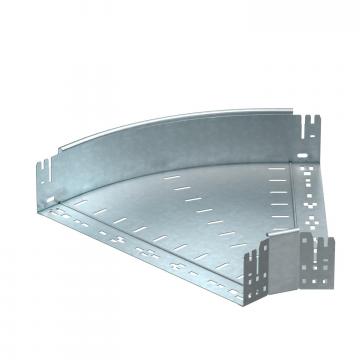

Угловая секция 45° Magic
RBM 45 150 FT 6041788 1 Штук

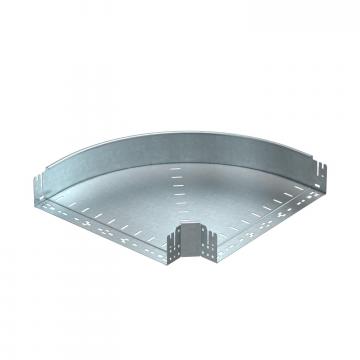

Угловая секция 90° Magic 110 FT
RBM 90 150 FT 6041868 1 Штук
Угловая секция, регулируемая, Magic 110 FT
RBMV 150 FT 6040710 1 Штук - Загрузки
-
Техническая спецификация SKSM 150 FT / 6059641 , 0.35MB , pdfДекларация соответствия ЕС SKSM 150 FT / 6059641 , 0.10MB , pdfЭкологическая декларация (EPD) SKSM 150 FT / 6059641 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKSM 150 FT / 6059641 , 0.09MB , pdfREACH Декларация соответствия SKSM 150 FT / 6059641 , 0.12MB , pdfRoHS Декларация соответствия SKSM 150 FT / 6059641 , 0.12MB , pdfРазрешение на использование знаков VDE symbol approval KTS Magic , 0.18MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
