Кабельный ввод с метрической резьбой
Артикул, номер 2022849 | EAN 4012195532811
- Описание продукта
-

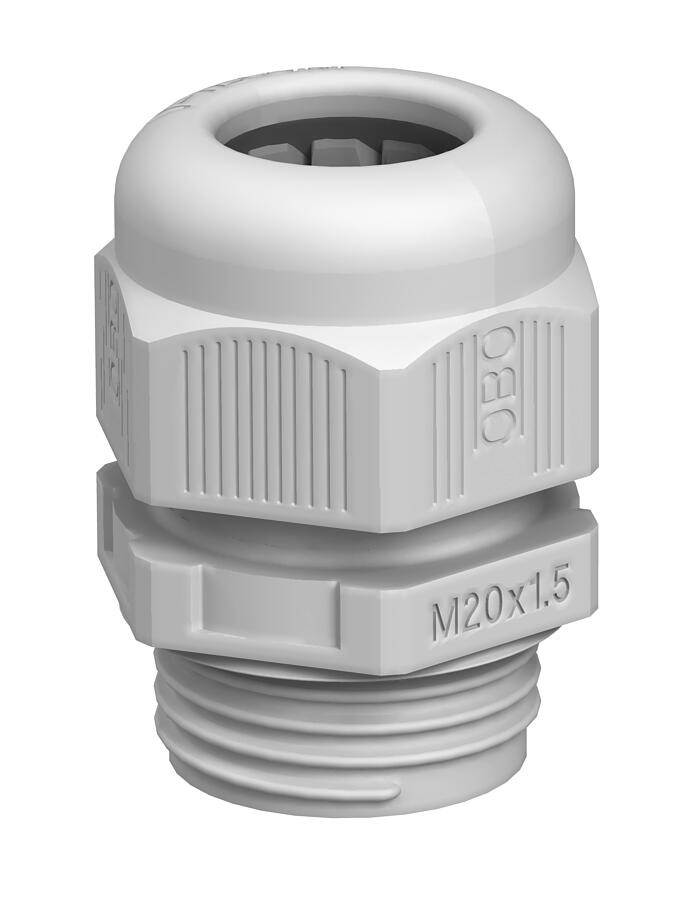

Описание продуктаКабельный ввод V-TEC VM для быстрой и удобной фиксации кабеля в распределительной коробке с обеспечением полной герметичности и разгрузки от натяжения. Степень защиты IP68 достигается благодаря специальной уплотнительной кромке, выполненной в ламельной технологии ОБО. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба - метрическая или PG - универсальна в применении. Универсальная резьба обеспечивает прочную фиксацию и полную герметичность.
Кабельные вводы универсальны в применении: они могут устанавливаться, например, в распределительных коробках в частных жилых домах или в распределительных шкафах в промышленных помещениях.
Температура применения от -20° C до +65° C.
-
- Технические данные
-
Технические характеристики

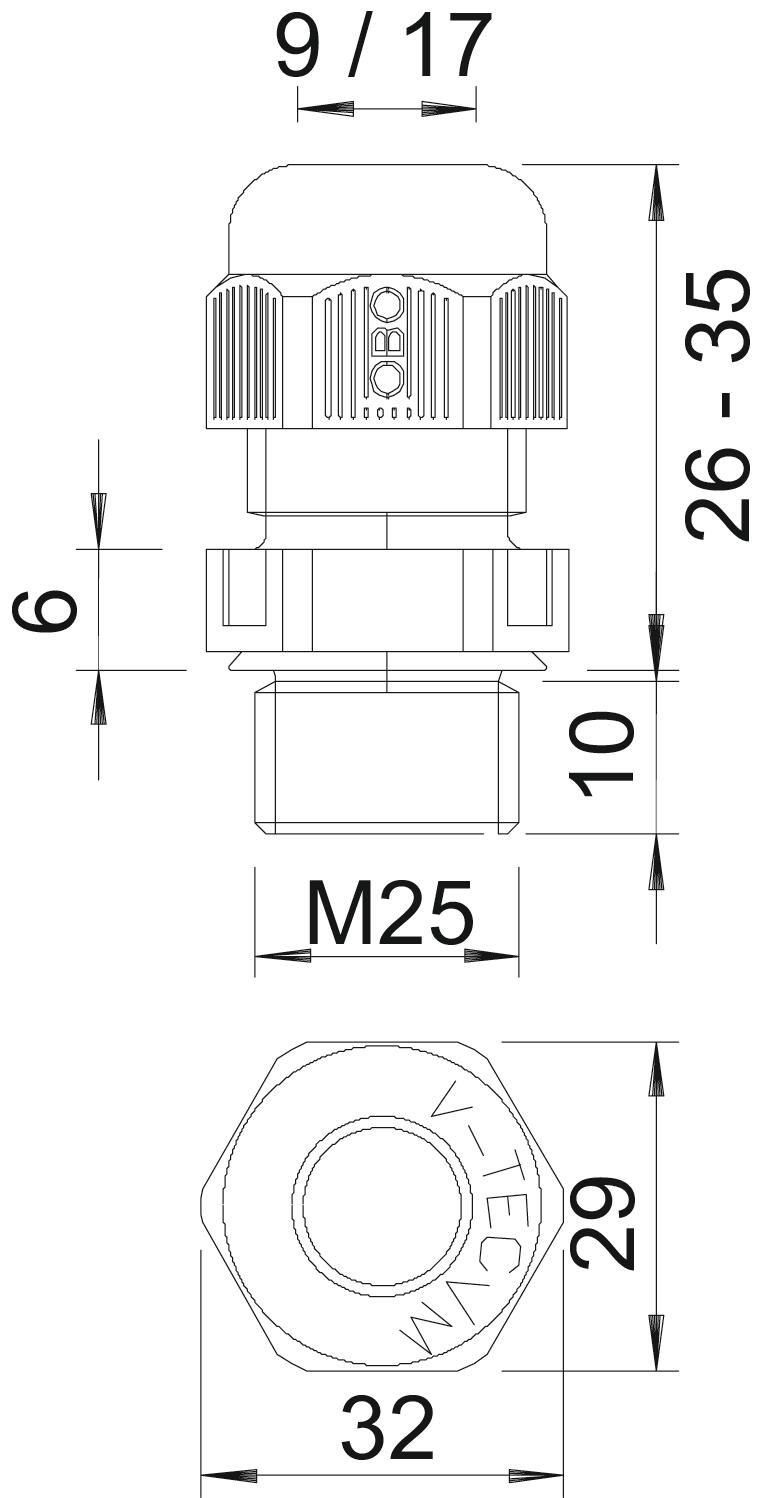

взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 17 mm Диапазон плотности D мин. 9 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 10 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 5 Nm Номинальный размер метрической резьбы 25 Размер L макс. 35 mm Размер L1 мм 10 mm Размер L мин. 26 mm Размер M25 Размер E 32 mm Размер L2 6 mm Размер под ключ 29 Разъемное болтовое соединение нет Резьба M25 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,0652 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет серебристо-серый; RAL 7001 Шаг резьбы 1,5 mm Шестигранник, угловой размер 32 mm - Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Контргайка с метрической резьбой, цвет серебристо-серый
116 M25 SGR PA 2048787 100 Штук - Загрузки
-
Техническая спецификация V-TEC VM25 SGR / 2022849 , 0.26MB , pdfДекларация соответствия ЕС V-TEC VM25 SGR / 2022849 , 0.10MB , pdfЗаявление о соответствии для Великобритании V-TEC VM25 SGR / 2022849 , 0.09MB , pdfREACH Декларация соответствия V-TEC VM25 SGR / 2022849 , 0.12MB , pdfRoHS Декларация соответствия V-TEC VM25 SGR / 2022849 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, V-TEC VM , 0.17MB , pdfРазрешение на использование знаков VDE symbol approval, V-TEC VM, V-TEC VML , 0.17MB , pdfРазрешение на использование знаков DNV symbol approval, V-TEC VM , 0.03MB , pdfРазрешение на использование знаков DNV certificate V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfРазрешение на использование знаков UL certificate V-TEC VM , 0.04MB , pdfИнструкции по монтажу Mounting instructions, V-TEC VM.. SGR; V-TEC VM.. LGR; V-TEC VM.. SW , 0.08MB , pdf
