Кабельный ввод с метрической резьбой
Артикул, номер 2022855 | EAN 4012195533054
- Описание продукта
-

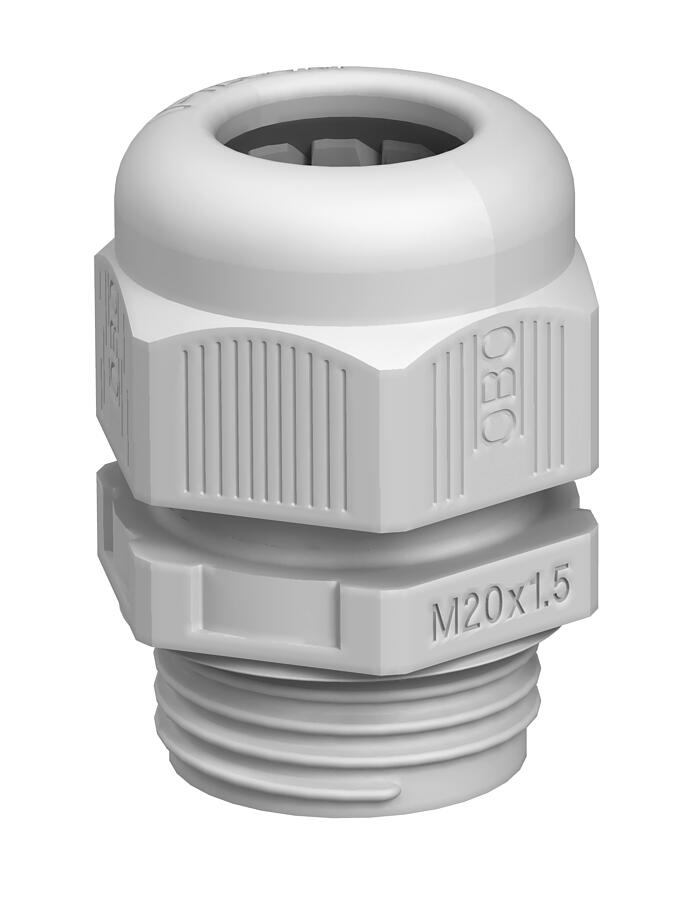

Описание продуктаКабельный ввод V-TEC VM для быстрой и удобной фиксации кабеля в распределительной коробке с обеспечением полной герметичности и разгрузки от натяжения. Степень защиты IP68 достигается благодаря специальной уплотнительной кромке, выполненной в ламельной технологии ОБО. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба - метрическая или PG - универсальна в применении. Универсальная резьба обеспечивает прочную фиксацию и полную герметичность.
Кабельные вводы универсальны в применении: они могут устанавливаться, например, в распределительных коробках в частных жилых домах или в распределительных шкафах в промышленных помещениях.
Температура применения от -20° C до +65° C.
-
- Технические данные
-
Технические характеристики

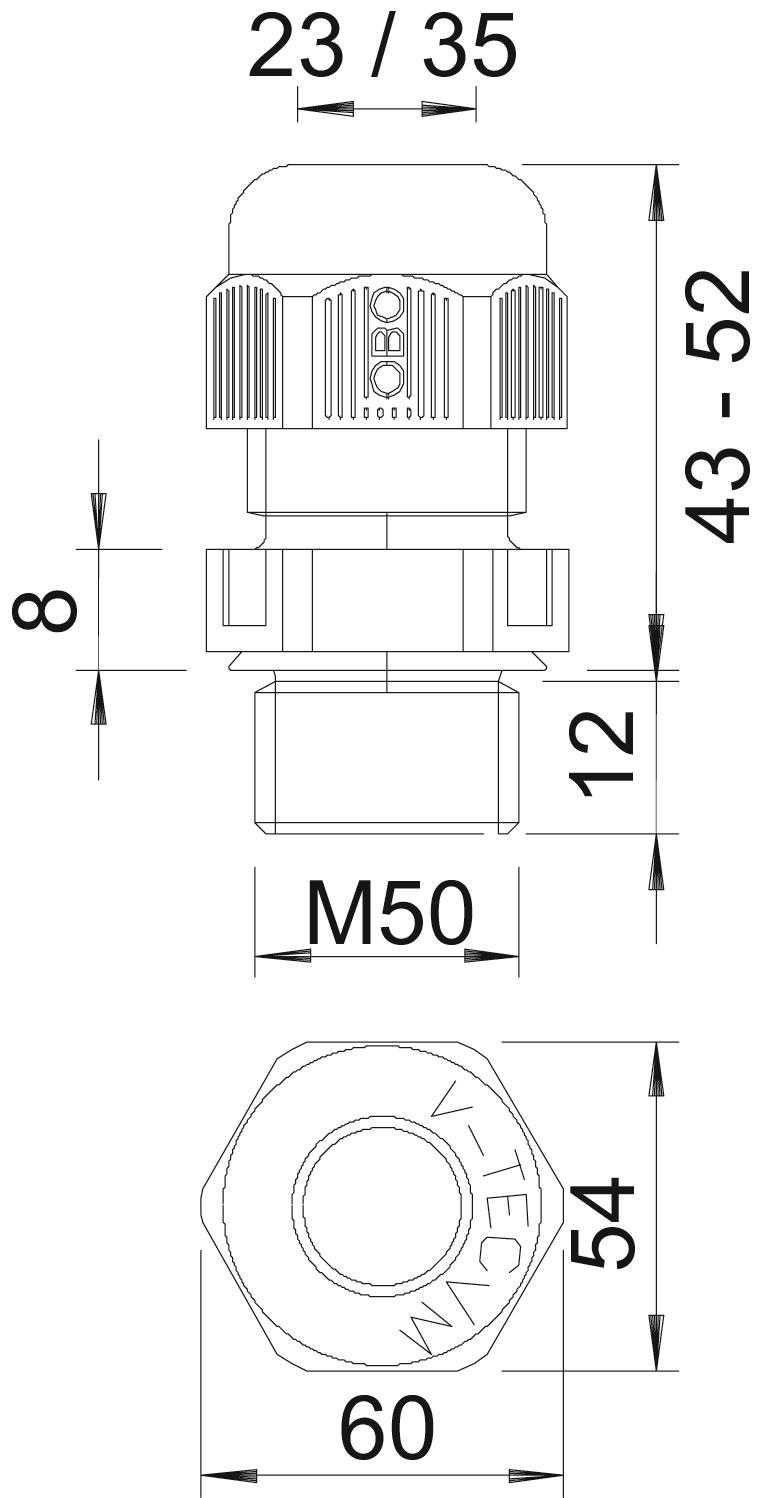

взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 35 mm Диапазон плотности D мин. 23 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 12 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 12 Nm Номинальный размер метрической резьбы 50 Размер L макс. 52 mm Размер L1 мм 12 mm Размер L мин. 43 mm Размер M50 Размер E 60 mm Размер L2 8 mm Размер под ключ 54 Разъемное болтовое соединение нет Резьба M50 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,2927 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет серебристо-серый; RAL 7001 Шаг резьбы 1,5 mm Шестигранник, угловой размер 60 mm - Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Контргайка с метрической резьбой, цвет серебристо-серый
116 M50 SGR PA 2048817 25 Штук - Загрузки
-
