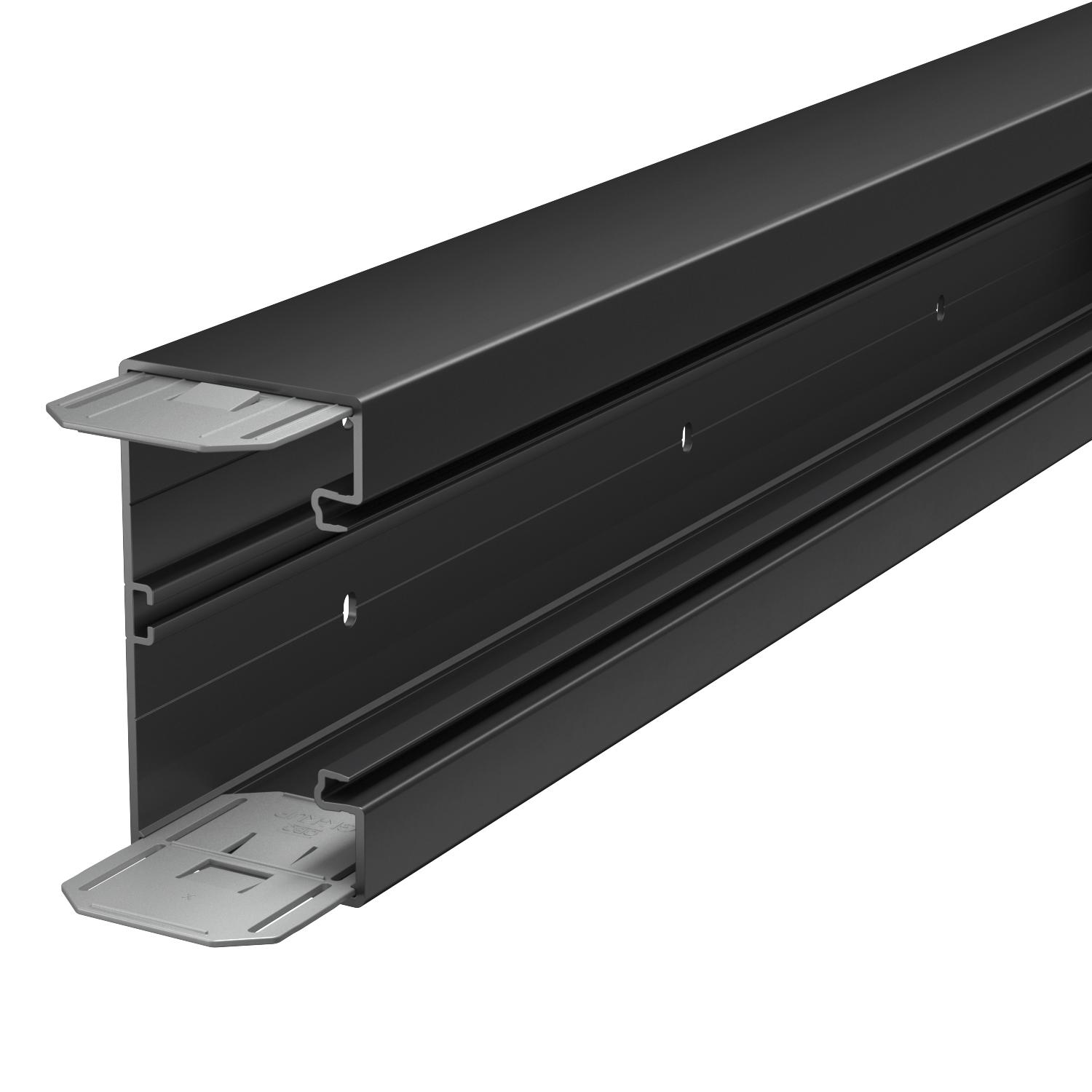

Канал для монтажа электроустановочных изделий Rapid 80, ширина канала 130, высота канала 70
Артикул, номер 6274504 | EAN 4012197372118
- Описание продукта
-
Описание продуктаКороб для монтажа электроустановочных изделий GK из поливинилхлорида без свинца предназначен для прямого настенного монтажа или монтажа на настенных консолях. Крепление осуществляется за счет перфорации короба. Короб GK для монтажа электроустановочных изделий из пластмассы имеет на дне С-образный профиль для установки разделительной перегородки из пластика. В монтажных коробках серии 71GD могут устанавливаться различные механизмы (розетки, выключатели и т.д.), а также изделия серии Modul 45. Системное отверстие составляет 76,5 мм. С одной стороны секции кабельного короба установлены 2 муфты. Крышку необходимо заказывать отдельно.
-
- Технические данные
-

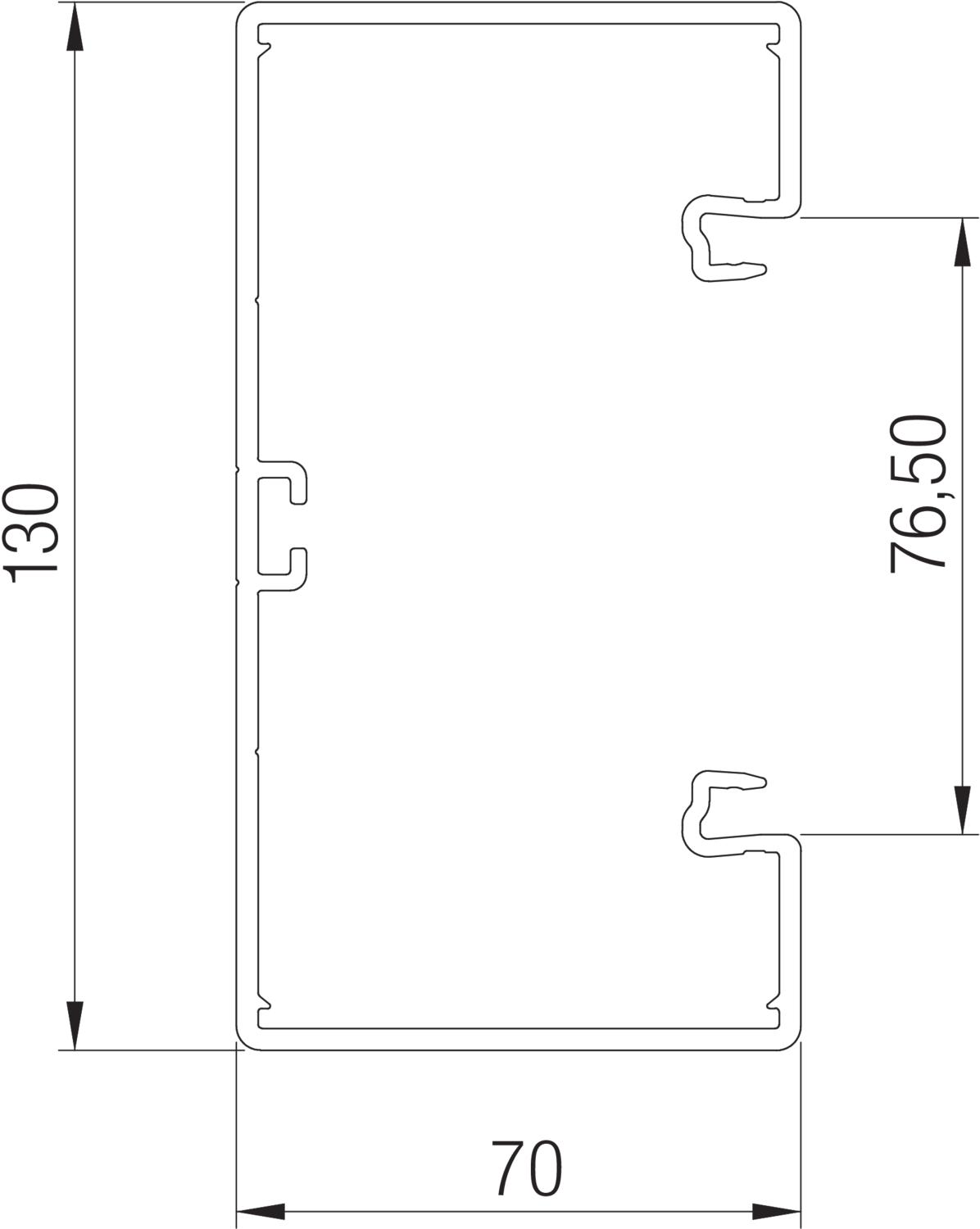

Размеры
Высота 70 mm Диапазон рабочих температур макс. 60 °C Диапазон рабочих температур мин. -5 °C Длина 2000 mm Защитная плёнка да Кабельный зажим нет Количество вставных перегородок 1 Количество крышек 1 Конструкция задней стенки (внутренняя сторона) Сквозной С-образный профиль Крышка входит в комплект поставки нет Материал Поливинилхлорид Монтаж крышки Скрытолежащий Монтажное отверстие в основании да Не содержит галогенов нет Перфорация основания с перфорацией дна Полезное поперечное сечение 7600 mm² Прямоугольная конструкция да Размер 2000x130x70 Симметрично да Соединитель канала да Углеродный след CO2 (GWP) от колыбели до ворот 3,0559 кг CO2e / 1 Метр Цвет черный; RAL 9005 Ширина 130 mm Ширина верхних крышек 76,5 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Монтажная коробка 71GD6, одинарная
71GD6 6288610 5 Штук
Монтажная коробка 71GD7-2, двойная
71GD7-2 6288608 2 Штук
Разгрузка от натяжения 7ZE
7ZE 6288790 50 Штук

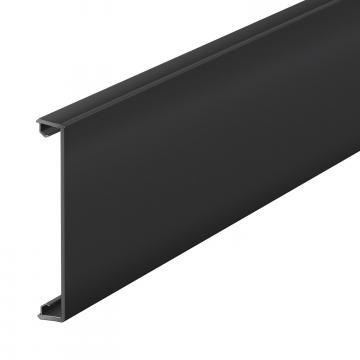

Крышка короба из пластика, гладкая
GK-OTGSW 6278684 2 м

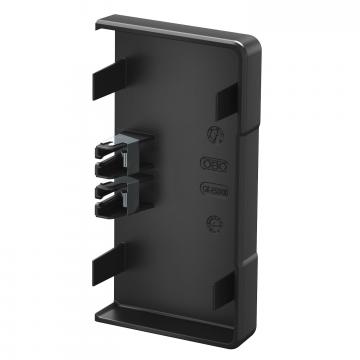

Наконечник, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
GK-E70130SW 6274573 1 Штук
Перегородка GK-TW70
GK-TW70 6274900 2 м

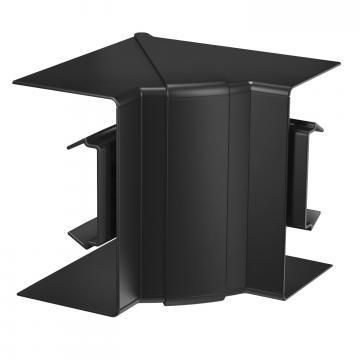

Крышка внутреннего угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
GK-IH70130SW 6274443 1 Штук

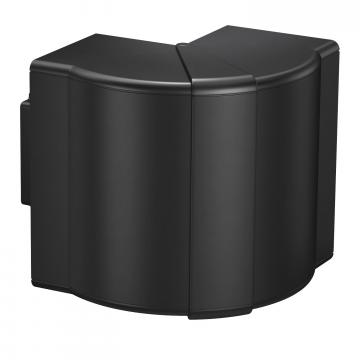

Крышка внешнего угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
GK-AH70130SW 6274413 1 Штук

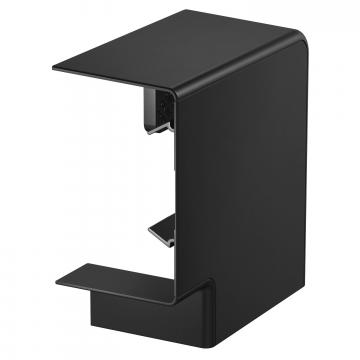

Крышка плоского угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
GK-FH70130SW 6274423 1 Штук
Скоба-держатель кабеля KL80A
KL80A 6288640 20 Штук - Загрузки
-
Техническая спецификация GK-70130SW / 6274504 , 0.21MB , pdfДекларация соответствия ЕС GK-70130SW / 6274504 , 0.10MB , pdfЗаявление о соответствии для Великобритании GK-70130SW / 6274504 , 0.09MB , pdfREACH Декларация соответствия GK-70130SW / 6274504 , 0.12MB , pdfRoHS Декларация соответствия GK-70130SW / 6274504 , 0.13MB , pdfПротокол тестирования Wand- und Deckelkanal aus PVC-U , 0.38MB , pdfИнструкции по монтажу Geräteeinbaukanal Rapid 80® , 4.62MB , pdfИнструкции по монтажу Cable trunking WDK , 6.19MB , pdfТекст для тендера для этого продукта не доступен.
