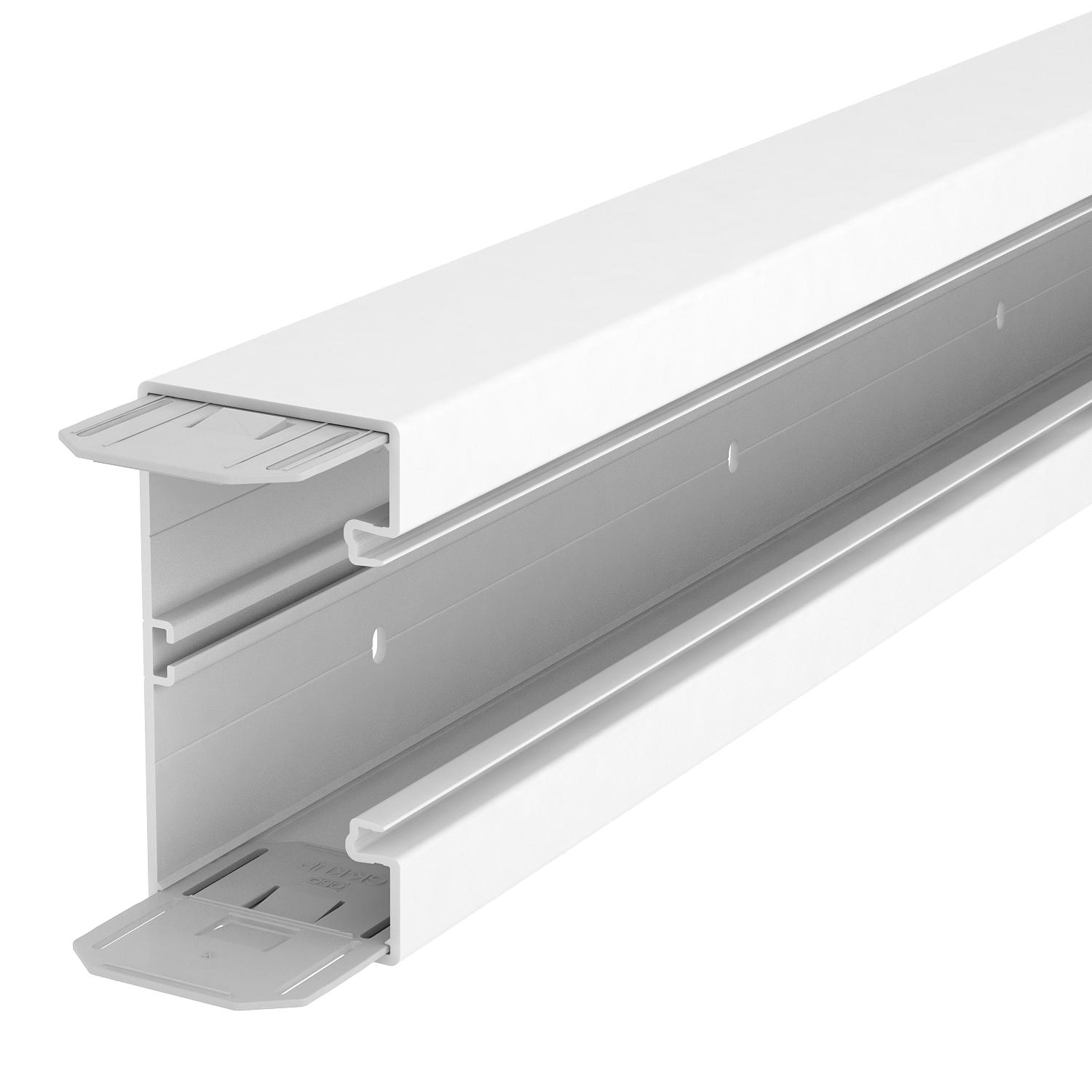

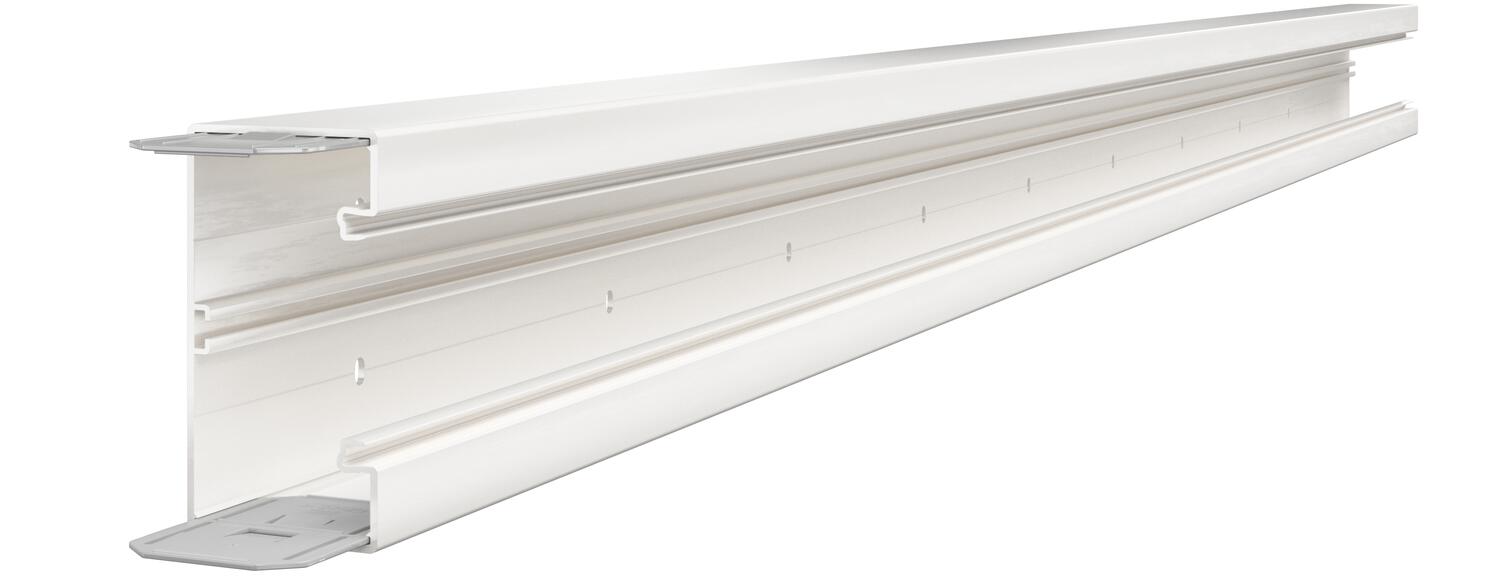

Канал для монтажа электроустановочных изделий Rapid 80, ширина канала 130, высота канала 70
Артикул, номер 6274500 | EAN 4012195656739
- Описание продукта
-
Описание продуктаКороб для монтажа электроустановочных изделий GK из поливинилхлорида без свинца предназначен для прямого настенного монтажа или монтажа на настенных консолях. Крепление осуществляется за счет перфорации короба. Короб GK для монтажа электроустановочных изделий из пластмассы имеет на дне С-образный профиль для установки разделительной перегородки из пластика. В монтажных коробках серии 71GD могут устанавливаться различные механизмы (розетки, выключатели и т.д.), а также изделия серии Modul 45. Системное отверстие составляет 76,5 мм. С одной стороны секции кабельного короба установлены 2 муфты. Крышку необходимо заказывать отдельно.
Das Oberteil muss separat bestellt werden.
-
- Технические данные
-
Технические характеристики

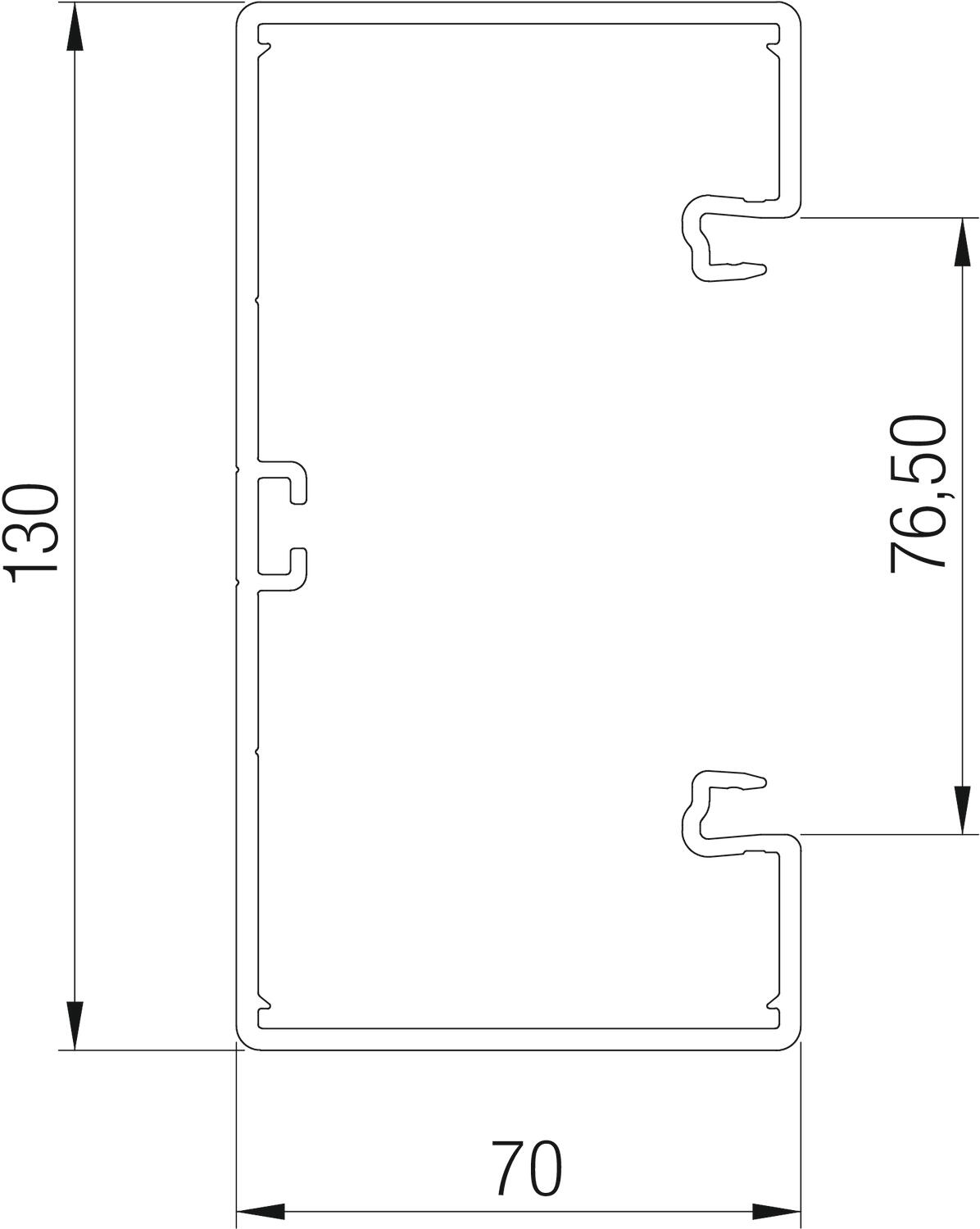

Антибактериальная обработка нет Вид защиты IP30 Высота 70 mm Диапазон рабочих температур макс. 60 °C Диапазон рабочих температур мин. -15 °C Длина 2000 mm Защитная плёнка да Кабельный зажим нет Количество вставных перегородок 1 Количество крышек 1 Конструкция задней стенки (внутренняя сторона) Сквозной С-образный профиль Коэффициент прочности IK08 Крышка входит в комплект поставки нет Материал Поливинилхлорид Монтаж крышки Скрытолежащий Монтажное отверстие в основании да Не содержит галогенов нет Перфорация основания с перфорацией дна Полезное поперечное сечение 7600 mm² Прямоугольная конструкция да Размер 70x130x2000 Симметрично да Соединитель канала да Углеродный след CO2 (GWP) от колыбели до ворот 3,0644 кг CO2e / 1 Метр Цвет белоснежный; RAL 9010 Ширина 130 mm Ширина верхних крышек 76,5 mm - Все виды
-
Аксессуары
- Загрузки
-
Техническая спецификация GK-70130RW / 6274500 , 0.24MB , pdfПаспорт безопасности GK-70130RW / 6274500 , 0.02MB , pdfДекларация соответствия ЕС GK-70130RW / 6274500 , 0.10MB , pdfЗаявление о соответствии для Великобритании GK-70130RW / 6274500 , 0.09MB , pdfREACH Декларация соответствия GK-70130RW / 6274500 , 0.12MB , pdfRoHS Декларация соответствия GK-70130RW / 6274500 , 0.13MB , pdfПротокол тестирования Wand- und Deckelkanal aus PVC-U , 0.38MB , pdfРазрешение на использование знаков VDE symbol approval, Rapid 80 plastic device installation duct systems , 0.11MB , pdfПомощь по выбору Overview, Rapid 80 device installation duct, plastic , 2.00MB , pdfИнструкции по монтажу Geräteeinbaukanal Rapid 80® , 4.62MB , pdfТекст для тендера для этого продукта не доступен.
Монтажная коробка 71GD6, одинарная
Монтажная коробка 71GD7-2, двойная
Разгрузка от натяжения 7ZE
Крышка короба из пластика, гладкая
Наконечник, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
Перегородка GK-TW70
Крышка внутреннего угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130

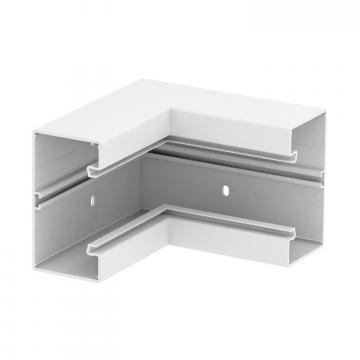

Внутренний угол, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
Крышка внешнего угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130

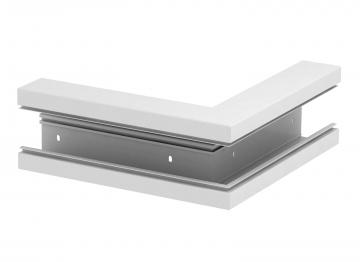

Внешний угол, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
Крышка внешнего угла из пластика, гладкая
Крышка плоского угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130

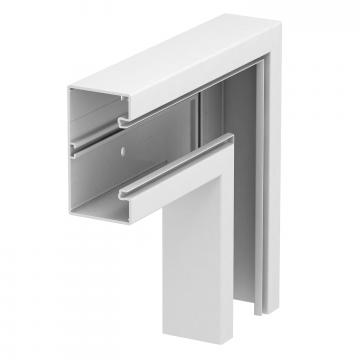

Плоский угол, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
Крышка плоского угла из пластика, гладкая

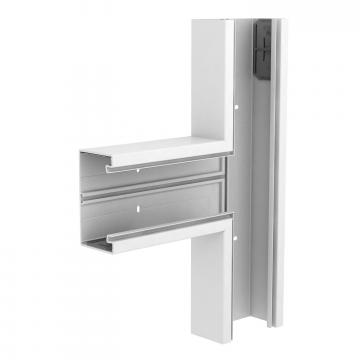

Т-образная секция, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70130
Скоба-держатель кабеля KL80A
