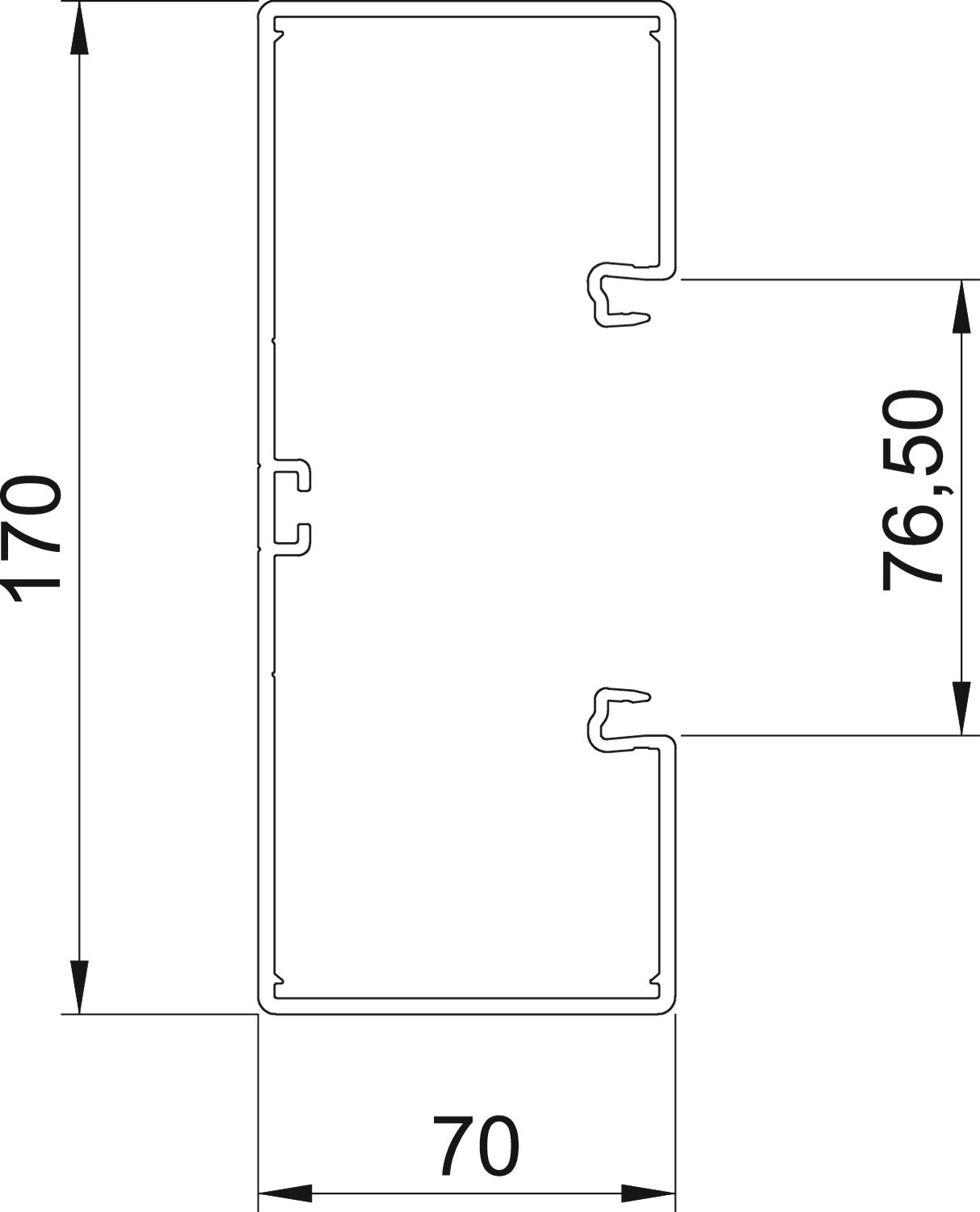

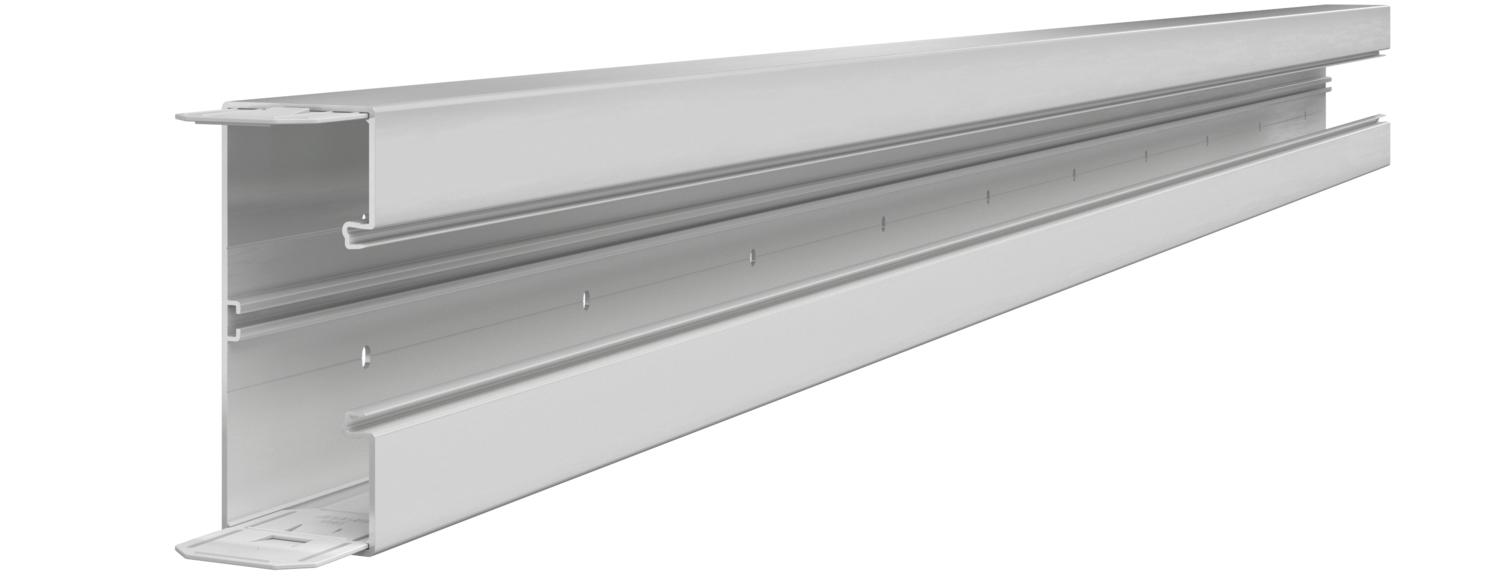

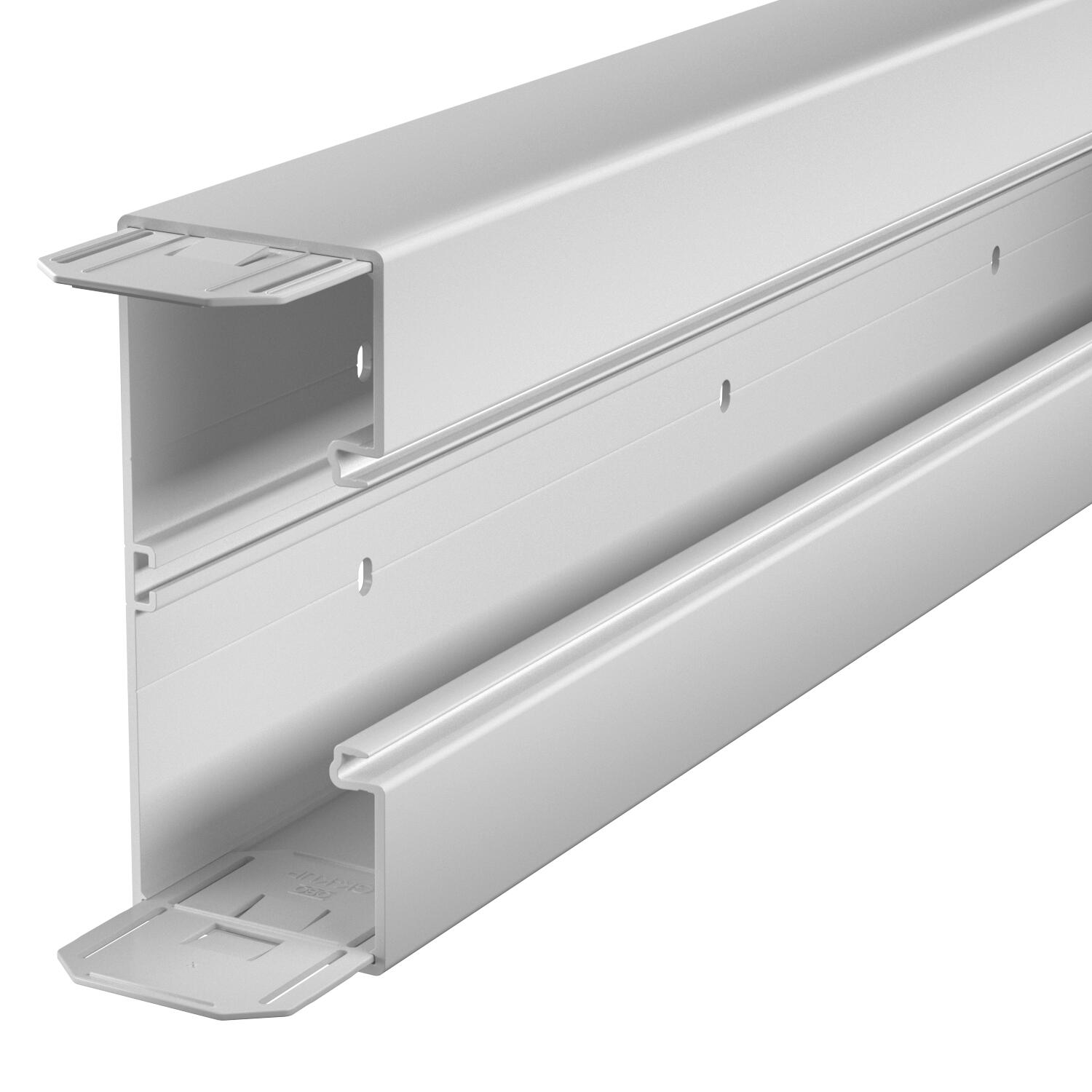

Канал для монтажа электроустановочных изделий Rapid 80, ширина канала 170, высота канала 70
Артикул, номер 6274702 | EAN 4012195657064
- Описание продукта
-
Описание продуктаКороб для монтажа электроустановочных изделий GK из поливинилхлорида без свинца предназначен для прямого настенного монтажа или монтажа на настенных консолях. Крепление осуществляется за счет перфорации короба. Короб GK для монтажа электроустановочных изделий из пластмассы имеет на дне С-образный профиль для установки разделительной перегородки из пластика. В монтажных коробках серии 71GD могут устанавливаться различные механизмы (розетки, выключатели и т.д.), а также изделия серии Modul 45. Системное отверстие составляет 76,5 мм. С одной стороны секции кабельного короба установлены 2 муфты. Крышку необходимо заказывать отдельно.
Крышку для угла необходимо заказывать отдельно.
-
- Технические данные
-
Технические характеристики
Антибактериальная обработка нет Вид защиты IP30 Высота 70 mm Диапазон рабочих температур макс. 60 °C Диапазон рабочих температур мин. -15 °C Длина 2000 mm Защитная плёнка да Кабельный зажим нет Количество вставных перегородок 1 Количество крышек 1 Конструкция задней стенки (внутренняя сторона) Сквозной С-образный профиль Коэффициент прочности IK08 Крышка входит в комплект поставки нет Материал Поливинилхлорид Монтаж крышки Скрытолежащий Монтажное отверстие в основании да Не содержит галогенов нет Перфорация основания с перфорацией дна Полезное поперечное сечение 10100 mm² Прямоугольная конструкция да Размер 70x170x2000 Симметрично да Соединитель канала да Углеродный след CO2 (GWP) от колыбели до ворот 3,5605 кг CO2e / 1 Метр Цвет светло-серый; RAL 7035 Ширина 170 mm Ширина верхних крышек 76,5 mm - Все виды
-
Аксессуары
- Загрузки
-
Техническая спецификация GK-70170LGR / 6274702 , 0.22MB , pdfПаспорт безопасности GK-70170LGR / 6274702 , 0.02MB , pdfДекларация соответствия ЕС GK-70170LGR / 6274702 , 0.10MB , pdfЗаявление о соответствии для Великобритании GK-70170LGR / 6274702 , 0.09MB , pdfREACH Декларация соответствия GK-70170LGR / 6274702 , 0.12MB , pdfRoHS Декларация соответствия GK-70170LGR / 6274702 , 0.12MB , pdfПротокол тестирования Wand- und Deckelkanal aus PVC-U , 0.38MB , pdfРазрешение на использование знаков VDE symbol approval, Rapid 80 plastic device installation duct systems , 0.11MB , pdfПомощь по выбору Overview, Rapid 80 device installation duct, plastic , 2.00MB , pdfИнструкции по монтажу Geräteeinbaukanal Rapid 80® , 4.62MB , pdfТекст для тендера для этого продукта не доступен.
Монтажная коробка 71GD6, одинарная
Монтажная коробка 71GD7-2, двойная
Разгрузка от натяжения 7ZE
Крышка короба из пластика, гладкая
Наконечник, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170
Перегородка GK-TW70

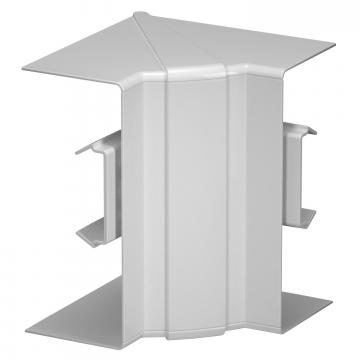

Крышка внутреннего угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170

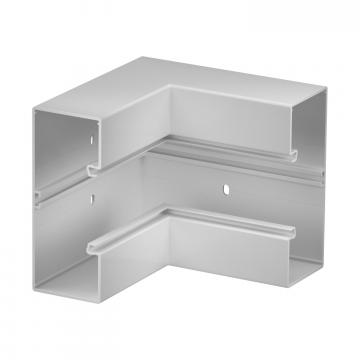

Внутренний угол, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170

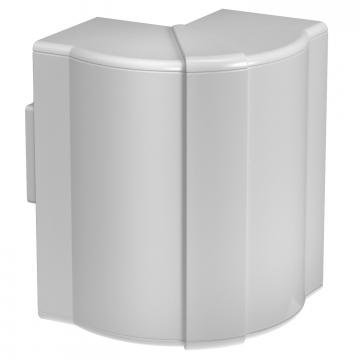

Крышка внешнего угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170

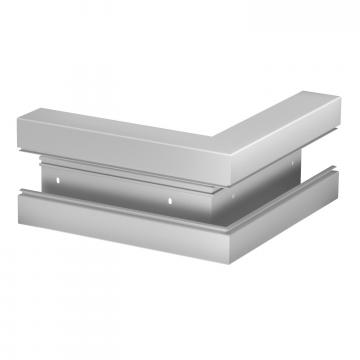

Внешний угол, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170
Крышка внешнего угла из пластика, гладкая

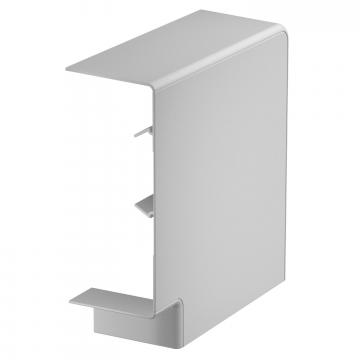

Крышка плоского угла, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170

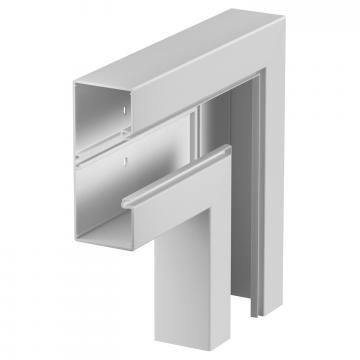

Плоский угол, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170
Крышка плоского угла из пластика, гладкая

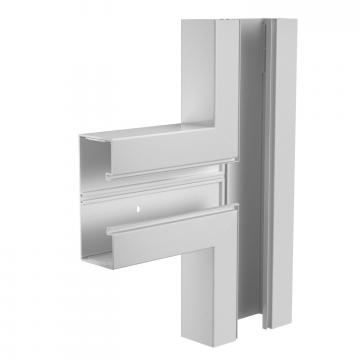

Т-образная секция, для канала для монтажа электроустановочных изделий Rapid 80 тип GK-70170
