Листовой кабельный лоток EKS 60 FT
Артикул, номер 6056989 | EAN 4012196333554
- Описание продукта
-
Описание продуктаEKS 60 = Система перфорированных листовых лотков для сверхтяжелых нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Высота 2 in Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 298 cm² Полезное поперечное сечение 29800 mm² Размер 60 x 500 Размер 60x500x3000 Размер B 500 mm Расстояние между опорами 1,0 м 1,35 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,9 kN/m Расстояние между опорами: 1,5 м. 2,1 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,1 in Толщина листа 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 23,7839 кг CO₂e / 1 Метр Цвет цинковый Ширина 20 in Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа EKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
RLVK 60 FT 6067603 10 Штук
Стыковая планка
SSLB 500 DD 7070326 20 Штук

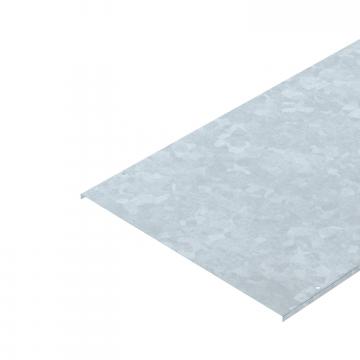

Крышка, неперфорированная FT
DRLU 500 FT 6052010 3 м
Угловая секция 45° 60 FT
RB 45 650 FT 6036140 1 Штук
Разделительная полочка 45 DD
TSG 45 DD 6062321 3 м
Угловая секция 90° 60 FT
RB 90 650 FT 6036600 1 Штук
Угловая секция с возможностью регулировки угла 60 FT
RB W 650 FT 6037130 1 Штук
Т-образное/крестовое соединение 60 FT
RAA 650 FT 6042221 1 Штук
Т-образная секция 60 FT
RT 650 FT 6038140 1 Штук
Крестообразное ответвление 60 FT
RK 650 FT 7027419 1 Штук
Крышка с поворотным фиксатором
DRL 500 DD 6052718 3 м
Разделительная полочка 60 DD
TSG 60 DD 6062327 3 м
Угловая секция FT 45°
RB 45 650 FT 7066503 1 Штук
Угловая секция FT 90°
RB 90 650 FT 7125526 1 Штук - Загрузки
-
Техническая спецификация EKS 650 FT / 6056989 , 0.31MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС EKS 650 FT / 6056989 , 0.10MB , pdfЭкологическая декларация (EPD) EKS 650 FT / 6056989 , 1.48MB , pdfЗаявление о соответствии для Великобритании EKS 650 FT / 6056989 , 0.09MB , pdfREACH Декларация соответствия EKS 650 FT / 6056989 , 0.27MB , pdfRoHS Декларация соответствия EKS 650 FT / 6056989 , 0.28MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Screwable cable tray system , 9.58MB , pdf
