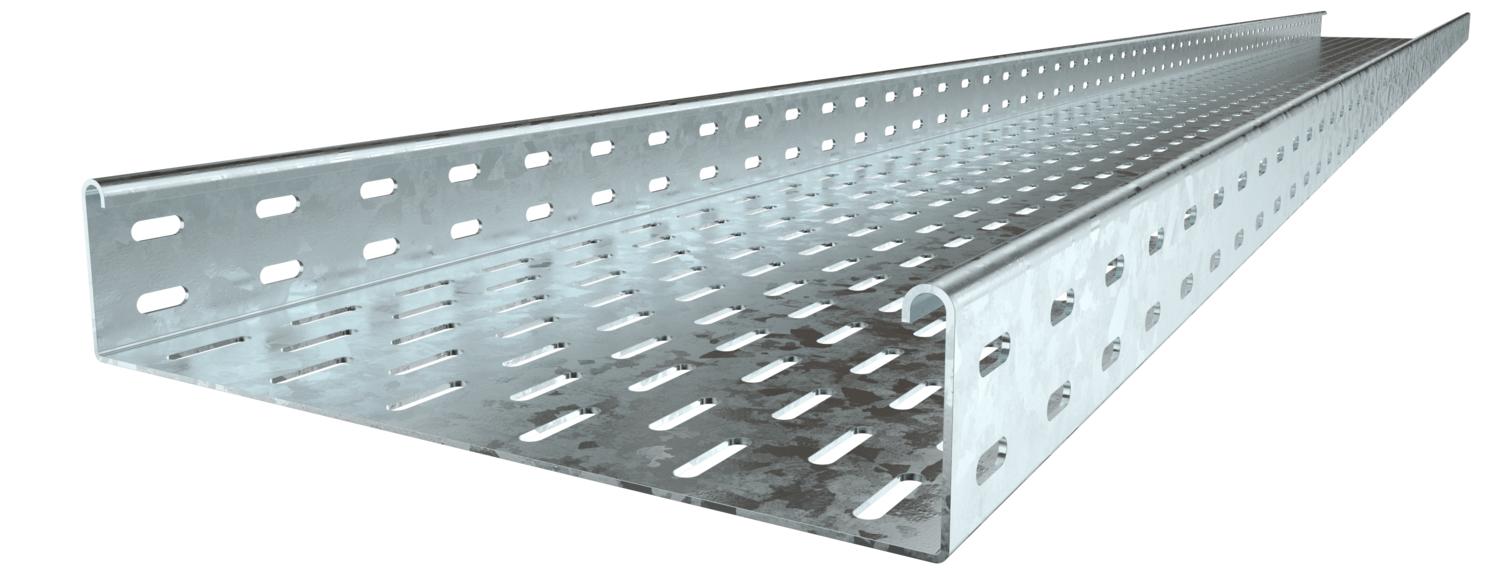

Листовой кабельный лоток EKS 60 FT

Артикул, номер 6056776 | EAN 4012196333677

3000 mm
2 mm
нет
Сталь
Горячее цинкование методом погружения
Описание продукта
Описание продукта

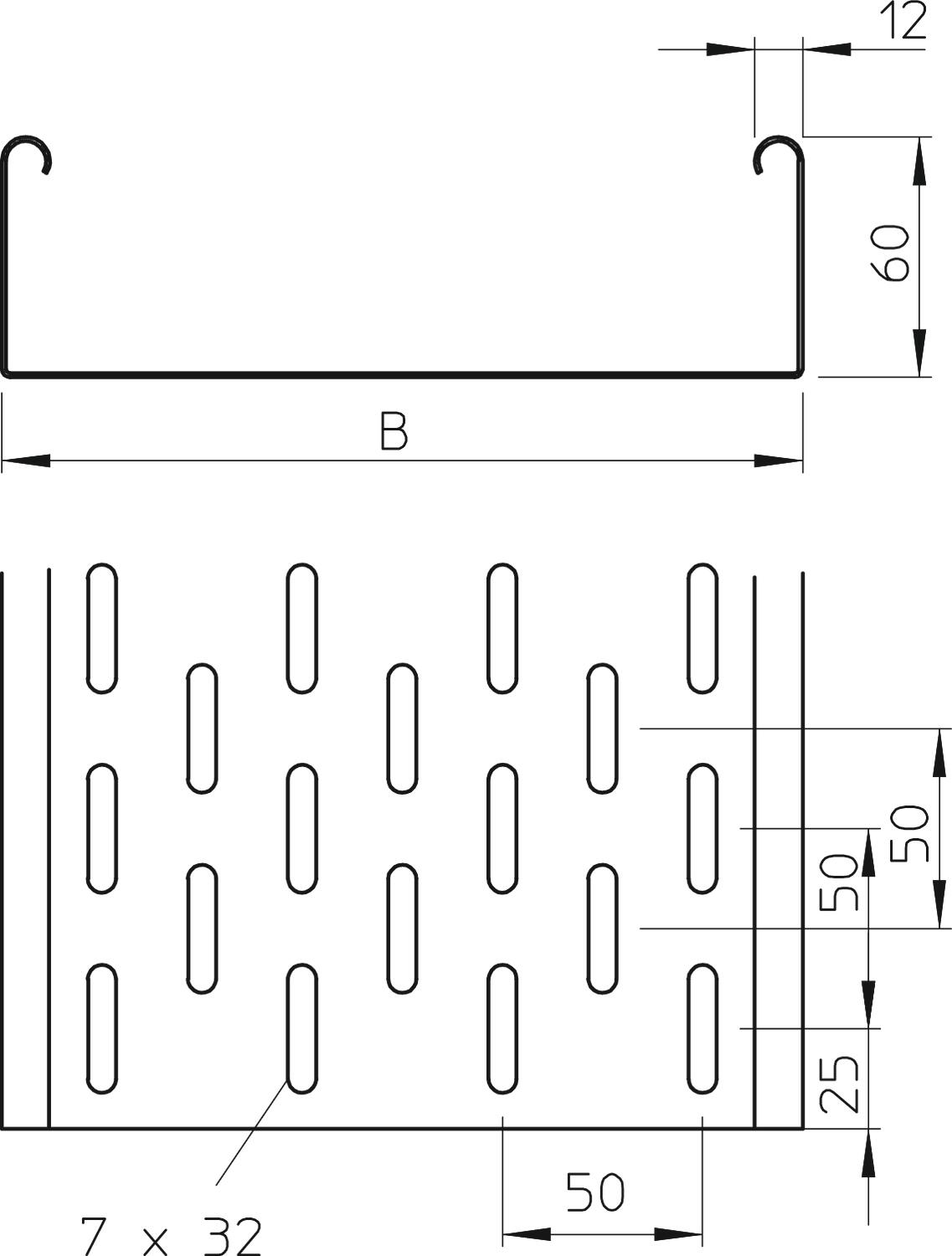

EKS 60 = Система перфорированных листовых лотков для сверхтяжелых нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
  • Communautés Européennes, подтверждение соответствия директивам ЕС
  • Декларация о соответствии UKCA
Технические данные

Технические характеристики

Боковая перфорация да
Вид соединителя кабеленесущей системы Привинчен
Высота 60 mm
Высота 2 in
Длина 3000 mm
Конструкция для больших расстояний нет
Конструкция соединителей Без соединителя
Материал Сталь
Монтажное отверстие в основании да
Нержавеющая сталь, протравленная нет
Поверхность Горячее цинкование методом погружения
Повышение живучести конструкции нет
Полезное поперечное сечение 58 cm²
Полезное поперечное сечение 5800 mm²
Размер 60 x 100
Размер 60x100x3000
Размер B 100 mm
Расстояние между опорами 1,0 м 2,2 kN/m
Расстояние между опорами 2,5 м 1,6 kN/m
Расстояние между опорами 3,0 м 0,95 kN/m
Расстояние между опорами: 1,5 м. 3,3 kN/m
С крышкой нет
Схема расположения отверстий NATO нет
Тип испытания под нагрузкой согласно IEC 61537 Тип II
Толщина листа 0,1 in
Толщина листа 2 mm
Углеродный след CO2 (GWP) от колыбели до ворот 7,9329 кг CO2e / 1 Метр
Цвет цинковый
Ширина 4 in
Ширина 100 mm

Технические данные

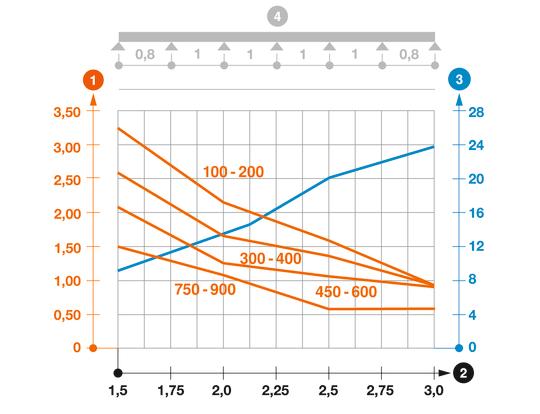

Диаграмма нагрузки на кабельный лоток типа EKS 60

Диаграмма нагрузки на кабельный лоток типа EKS 60
  • Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
  • Расстояние между опорами в м Расстояние между опорами в м
  • Прогиб боковой стенки в мм при допустимой нагрузке (кН/м) Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
  • Схема нагрузки при методе испытания Схема нагрузки при методе испытания
  • Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм) Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
  • Кривая прогиба боковой стенки на каждое расстояние между опорами Кривая прогиба боковой стенки на каждое расстояние между опорами
Все виды

Все виды

Типы Длина Ширина Толщина листа Повышение живучести конструкции Материал Поверхность Артикул, номер Количество Наименьшая единица продажи
EKS 610 FT 3000 mm 100 mm 2 mm нет Сталь Горячее цинкование методом погружения 6056776
3 м
EKS 620 FT 3000 mm 200 mm 2 mm нет Сталь Горячее цинкование методом погружения 6056792
3 м
EKS 630 FT 3000 mm 300 mm 2 mm нет Сталь Горячее цинкование методом погружения 6056806
3 м
EKS 640 FT 3000 mm 400 mm 2 mm нет Сталь Горячее цинкование методом погружения 6056970
3 м
EKS 650 FT 3000 mm 500 mm 2 mm нет Сталь Горячее цинкование методом погружения 6056989
3 м
EKS 660 FT 3000 mm 600 mm 2 mm нет Сталь Горячее цинкование методом погружения 6056997
3 м
Принадлежности

Аксессуары

Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT Продольный соединитель FT RLVK 60 FT 6067603
10 Штук
Стыковая планка Стыковая планка SSLB 100 DD 7070306
20 Штук

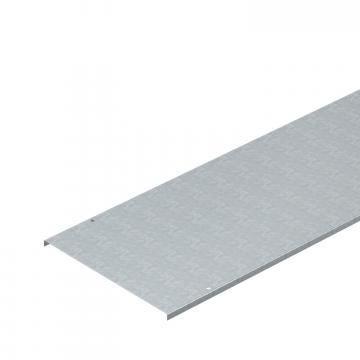

Крышка, неперфорированная FT Крышка, неперфорированная FT DRLU 100 FT 6052002
3 м
Угловая секция 45° 60 FT Угловая секция 45° 60 FT RB 45 610 FT 6036130
1 Штук
Разделительная полочка 45 DD Разделительная полочка 45 DD TSG 45 DD 6062321
3 м
Угловая секция 90° 60 FT Угловая секция 90° 60 FT RB 90 610 FT 6036590
1 Штук
Угловая секция с возможностью регулировки угла 60 FT Угловая секция с возможностью регулировки угла 60 FT RB W 610 FT 6037120
1 Штук
Т-образное/крестовое соединение 60 FT Т-образное/крестовое соединение 60 FT RAA 610 FT 6042211
1 Штук
Т-образная секция 60 FT Т-образная секция 60 FT RT 610 FT 6038130
1 Штук
Крестообразное ответвление 60 FT Крестообразное ответвление 60 FT RK 610 FT 7027411
1 Штук
Крышка с поворотным фиксатором Крышка с поворотным фиксатором DRL 100 DD 6052703
3 м
Разделительная полочка 60 DD Разделительная полочка 60 DD TSG 60 DD 6062327
3 м
Угловая секция FT 45° Угловая секция FT 45° RB 45 610 FT 7066112
1 Штук
Угловая секция FT 90° Угловая секция FT 90° RB 90 610 FT 7125100
1 Штук
Загрузки

Техническая спецификация EKS 610 FT / 6056776 , 0.31MB , pdf
Загрузить

Декларация соответствия ЕС EKS 610 FT / 6056776 , 0.10MB , pdf
Загрузить
Экологическая декларация (EPD) EKS 610 FT / 6056776 , 1.48MB , pdf
Загрузить
Заявление о соответствии для Великобритании EKS 610 FT / 6056776 , 0.09MB , pdf
REACH Декларация соответствия EKS 610 FT / 6056776 , 0.27MB , pdf
RoHS Декларация соответствия EKS 610 FT / 6056776 , 0.28MB , pdf

Инструкции по монтажу General information on the mounting , 0.81MB , pdf
