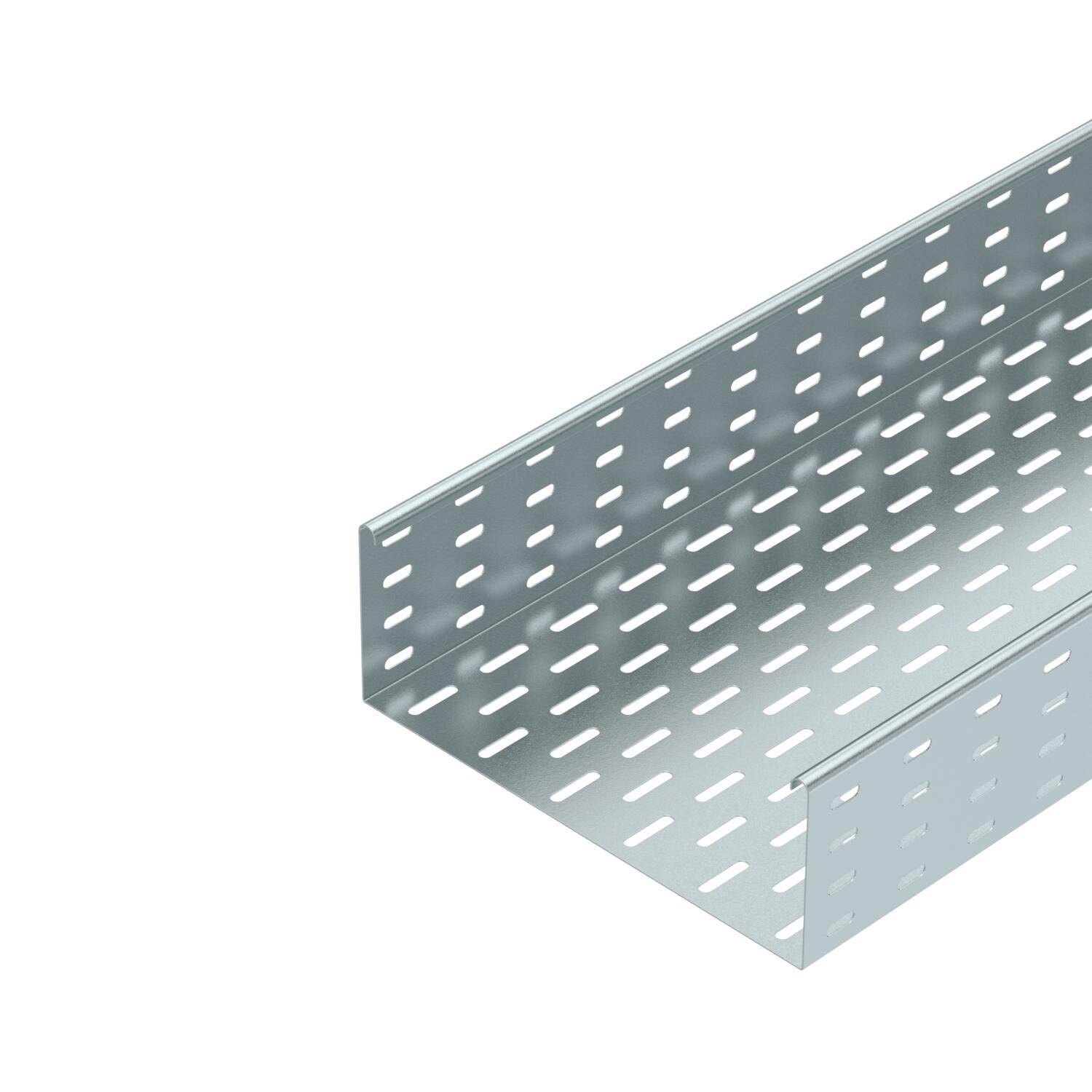

Листовой кабельный лоток MKS 110 FS
Артикул, номер 6060307 | EAN 4012196061938
- Описание продукта
-
Описание продуктаMKS 110 = Система перфорированных листовых лотков для средних нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 328 cm² Полезное поперечное сечение 32800 mm² Размер 110 x 300 Размер 110x300x3000 С крышкой нет Серия продукции Серия MKS Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,04 in Толщина листа 1 mm Цвет цинковый Размеры

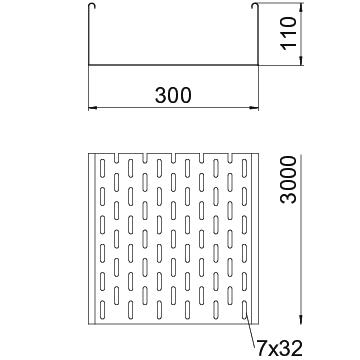

Высота 110 mm Высота 4 in Длина 3000 mm Длина 10 ft Размер W 300 mm Ширина 12 in Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 1,3 kN/m Расстояние между опорами 2,5 м 0,75 kN/m Расстояние между опорами 3,0 м 0,6 kN/m Расстояние между опорами: 1,5 м. 1,85 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 10,1972 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 10,1972 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток MKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Стыковая планка
SSLB 300 FS 7070217 20 Штук
Угловая секция 45° 110 FS
RB 45 130 FS 6036304 1 Штук
Угловая секция 90° 110 FS
RB 90 130 FS 6036806 1 Штук
Угловая секция с возможностью регулировки угла 110 FS
RB W 130 FS 6037306 1 Штук
Т-образное/крестовое соединение 110 FS
RAA 130 FS 6042157 1 Штук
Т-образная секция 110 FS
RT 130 FS 6038306 1 Штук
Крестообразное ответвление 110 FS
RK 130 FS 7027355 1 Штук
Крышка с поворотным фиксатором
DRL 300 FS 6052304 3 м
Разделительная полочка
TSG 110 FS 6062122 3 м
Угловая секция 45° 110 FS
RB 45 130 FS 7000677 1 Штук
Угловая секция 90° 110 FS
RB 90 130 FS 7001932 1 Штук - Загрузки
-
