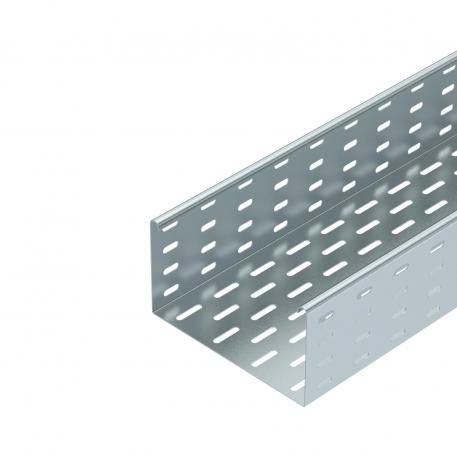

Листовой кабельный лоток MKS 110 FS
Артикул, номер 6060196 | EAN 4012196061877
- Описание продукта
-
Описание продуктаMKS 110 = Система перфорированных листовых лотков для средних нагрузок с высотой боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

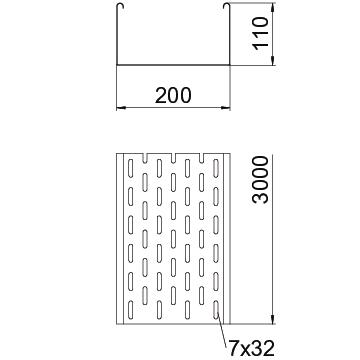

Размеры
Dimension W 200 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 4 in Высота 110 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 218 cm² Полезное поперечное сечение 21800 mm² Размер 110 x 200 Размер 110x200x3000 Расстояние между опорами 1,0 м 1,3 kN/m Расстояние между опорами 2,5 м 0,75 kN/m Расстояние между опорами 3,0 м 0,6 kN/m Расстояние между опорами: 1,5 м. 1,85 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,04 in Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 8,4389 кг CO2e / 1 Метр Цвет цинковый Ширина 200 mm Ширина 8 in Технические данные
Диаграмма нагрузки на кабельный лоток MKS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Стыковая планка
SSLB 200 FS 7070213 20 Штук
Угловая секция 45° 110 FS
RB 45 120 FS 6036302 1 Штук
Угловая секция 90° 110 FS
RB 90 120 FS 6036804 1 Штук
Угловая секция с возможностью регулировки угла 110 FS
RB W 120 FS 6037304 1 Штук
Т-образное/крестовое соединение 110 FS
RAA 120 FS 6042155 1 Штук
Т-образная секция 110 FS
RT 120 FS 6038304 1 Штук
Крестообразное ответвление 110 FS
RK 120 FS 7027353 1 Штук
Крышка с поворотным фиксатором
DRL 200 FS 6052207 3 м
Разделительная полочка
TSG 110 FS 6062122 3 м
Угловая секция 45° 110 FS
RB 45 120 FS 7000650 1 Штук
Угловая секция 90° 110 FS
RB 90 120 FS 7001916 1 Штук - Загрузки
-
