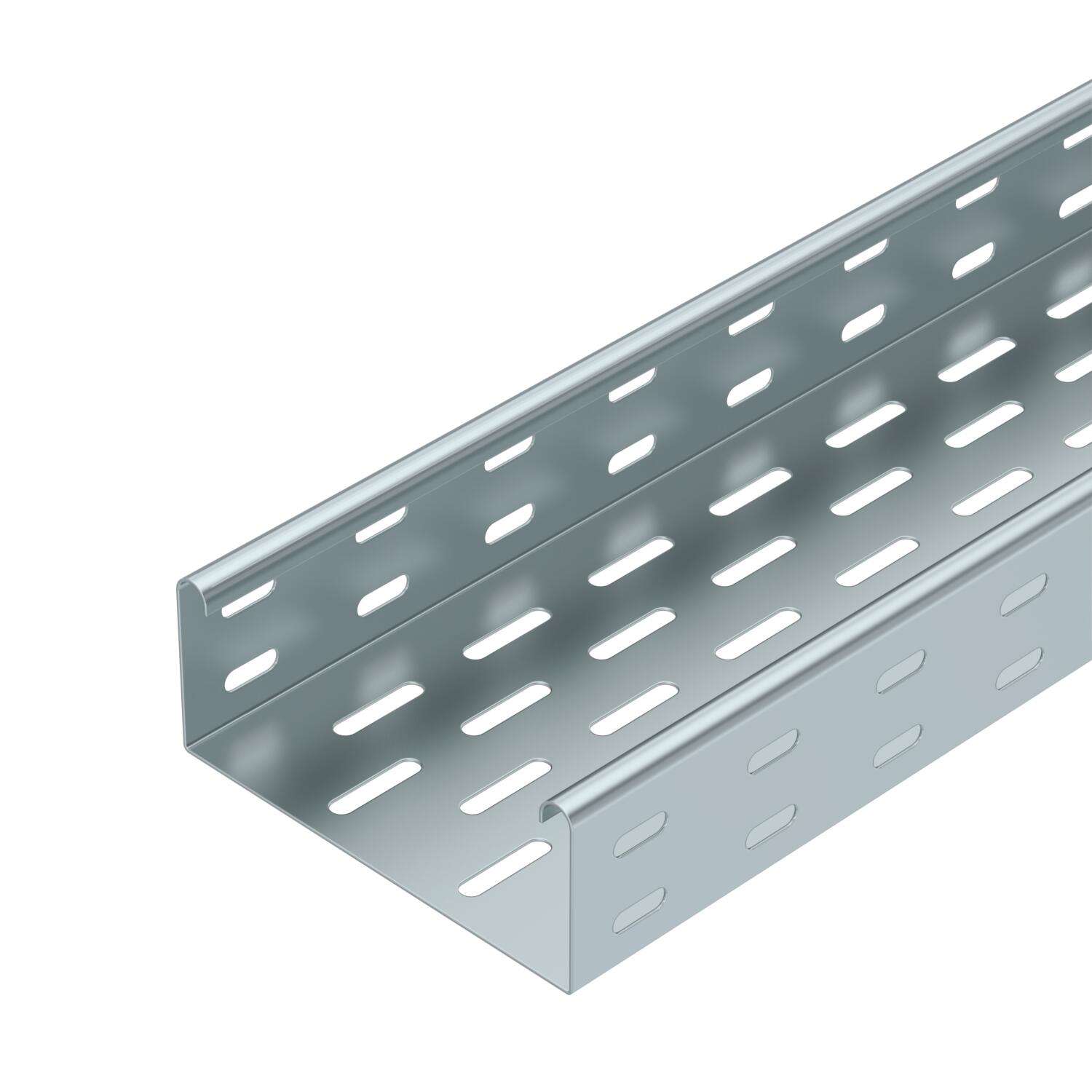

Листовой кабельный лоток MKS 60 FS
Артикул, номер 6055141 | EAN 4012196387731
- Описание продукта
-
Описание продуктаMKS 60 = Система перфорированных листовых лотков для средних нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Maß W 150 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 2 in Высота 60 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Соединитель в комплекте Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 88 cm² Полезное поперечное сечение 8800 mm² Размер 60 x 150 Размер 60x150x3000 Размер B 150 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Толщина листа 0,04 in Углеродный след CO₂ (GWP) от колыбели до ворот 5,5262 кг CO₂e / 1 Метр Цвет цинковый Ширина 150 mm Ширина 6 in Технические данные
Диаграмма нагрузки на кабельный лоток MKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FS
RLVK 60 FS 6067093 10 Штук
Стыковая планка
SSLB 150 FS 7070209 20 Штук
Угловая секция 45° 60 FS
RB 45 615 FS 6036102 1 Штук
Угловая секция 90° 60 FS
RB 90 615 FS 6036562 1 Штук
Угловая секция с возможностью регулировки угла 60 FS
RB W 615 FS 6037102 1 Штук
Т-образное/крестовое соединение 60 FS
RAA 615 FS 6042113 1 Штук
Т-образная секция 60 FS
RT 615 FS 6038102 1 Штук
Крышка с поворотным фиксатором FS
DRL 150 FS 6052150 3 м
Разделительная полочка 60 FS
TSG 60 FS 6062068 3 м
Угловая секция 45° FS
RB 45 615 FS 6043755 1 Штук
Угловая секция 90° FS
RB 90 615 FS 6043208 1 Штук - Загрузки
-
