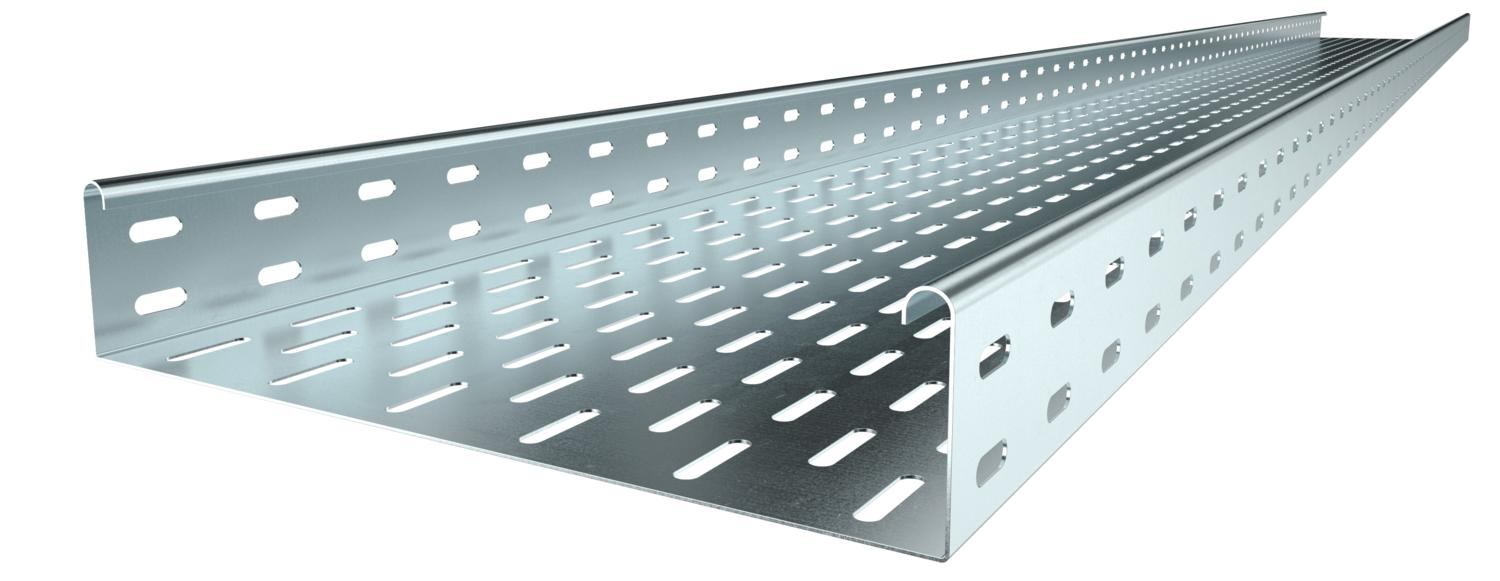

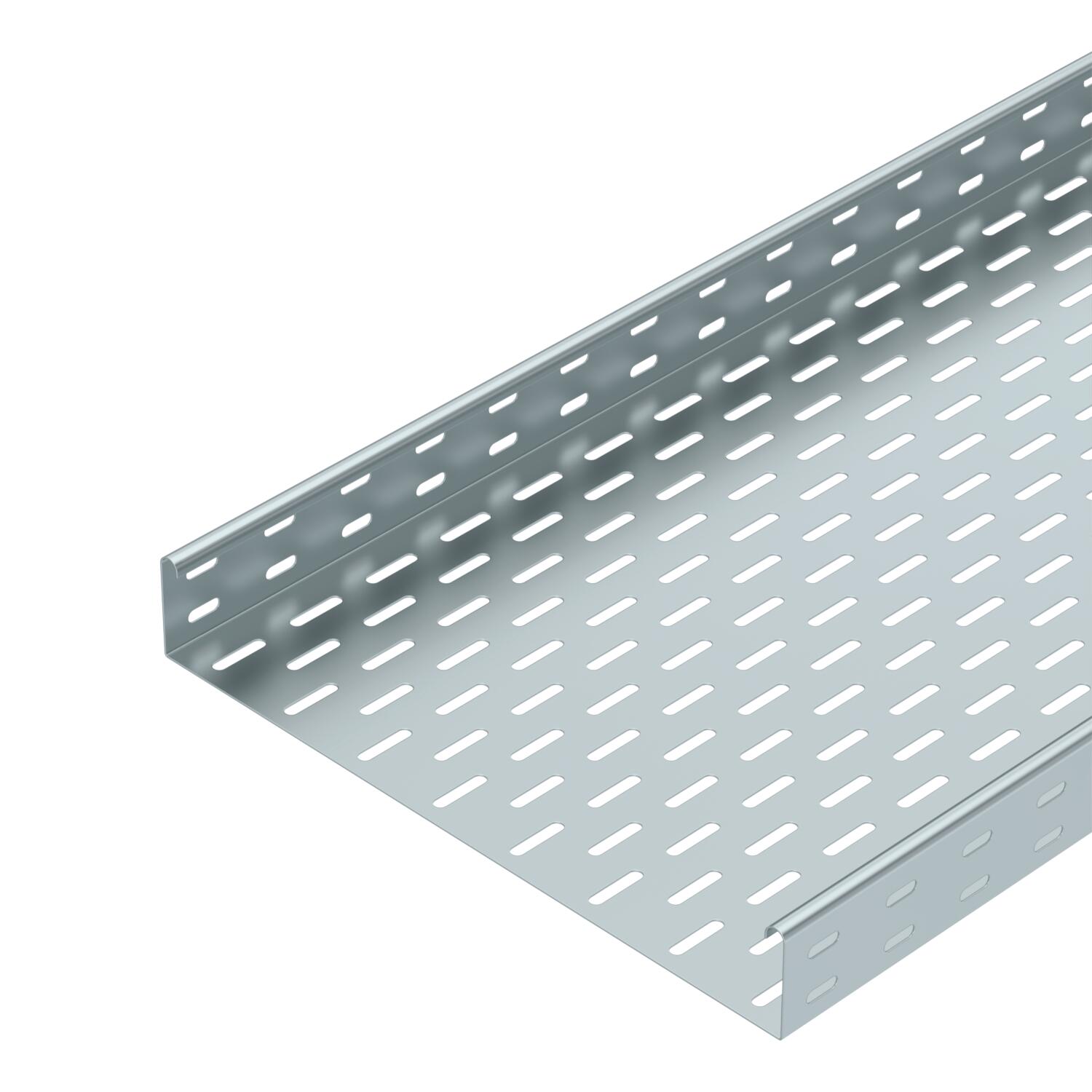

Листовой кабельный лоток MKS 60 FS
Артикул, номер 6055400 | EAN 4012196059836
- Описание продукта
-
Описание продуктаMKS 60 = Система перфорированных листовых лотков для средних нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Dimension W 400 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 2 in Высота 60 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 23800 mm² Полезное поперечное сечение 238 cm² Размер 60x400x3000 Размер 60 x 400 Размер B 400 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,04 in Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 9,8522 кг CO2e / 1 Метр Цвет цинковый Ширина 400 mm Ширина 16 in Технические данные
Диаграмма нагрузки на кабельный лоток MKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FS
RLVK 60 FS 6067093 10 Штук
Стыковая планка
SSLB 400 FS 7070221 20 Штук
Угловая секция 45° 60 FS
RB 45 640 FS 6036108 1 Штук
Угловая секция 90° 60 FS
RB 90 640 FS 6036568 1 Штук
Угловая секция с возможностью регулировки угла 60 FS
RB W 640 FS 6037108 1 Штук
Т-образное/крестовое соединение 60 FS
RAA 640 FS 6042119 1 Штук
Т-образная секция 60 FS
RT 640 FS 6038108 1 Штук
Крестообразное ответвление 60 FS
RK 640 FS 7027317 1 Штук
Крышка с поворотным фиксатором
DRL 400 FS 6052401 3 м
Разделительная полочка 60 FS
TSG 60 FS 6062068 3 м
Угловая секция 45° FS
RB 45 640 FS 7000383 1 Штук
Угловая секция 90° FS
RB 90 640 FS 7001290 1 Штук - Загрузки
-
