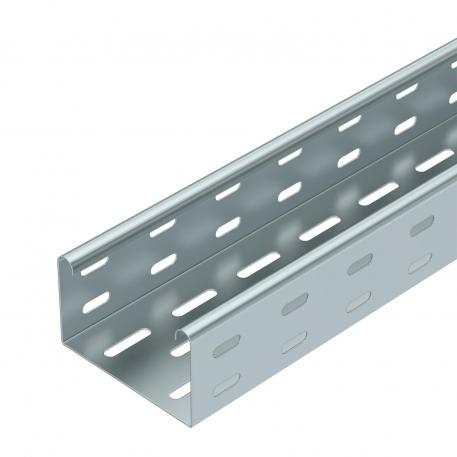

Листовой кабельный лоток MKS 60 FS
Артикул, номер 6055109 | EAN 4012196059652
- Описание продукта
-
Описание продуктаMKS 60 = Система перфорированных листовых лотков для средних нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Maß W 100 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Высота 2 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Соединитель в комплекте Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 5800 mm² Полезное поперечное сечение 58 cm² Размер 60x100x3000 Размер 60 x 100 Размер B 100 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,04 in Толщина листа 1 mm Углеродный след CO₂ (GWP) от колыбели до ворот 4,61 кг CO₂e / 1 Метр Цвет цинковый Ширина 4 in Ширина 100 mm Технические данные
Диаграмма нагрузки на кабельный лоток MKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FS
RLVK 60 FS 6067093 10 Штук
Стыковая планка
SSLB 100 FS 7070205 20 Штук
Угловая секция 45° 60 FS
RB 45 610 FS 6036100 1 Штук
Угловая секция 90° 60 FS
RB 90 610 FS 6036560 1 Штук
Угловая секция с возможностью регулировки угла 60 FS
RB W 610 FS 6037100 1 Штук
Т-образное/крестовое соединение 60 FS
RAA 610 FS 6042111 1 Штук
Т-образная секция 60 FS
RT 610 FS 6038100 1 Штук
Крестообразное ответвление 60 FS
RK 610 FS 7027311 1 Штук
Крышка с поворотным фиксатором FS
DRL 100 FS 6052096 3 м
Разделительная полочка 60 FS
TSG 60 FS 6062068 3 м
Угловая секция 45° FS
RB 45 610 FS 6043763 1 Штук
Угловая секция 90° FS
RB 90 610 FS 6043216 1 Штук - Загрузки
-
