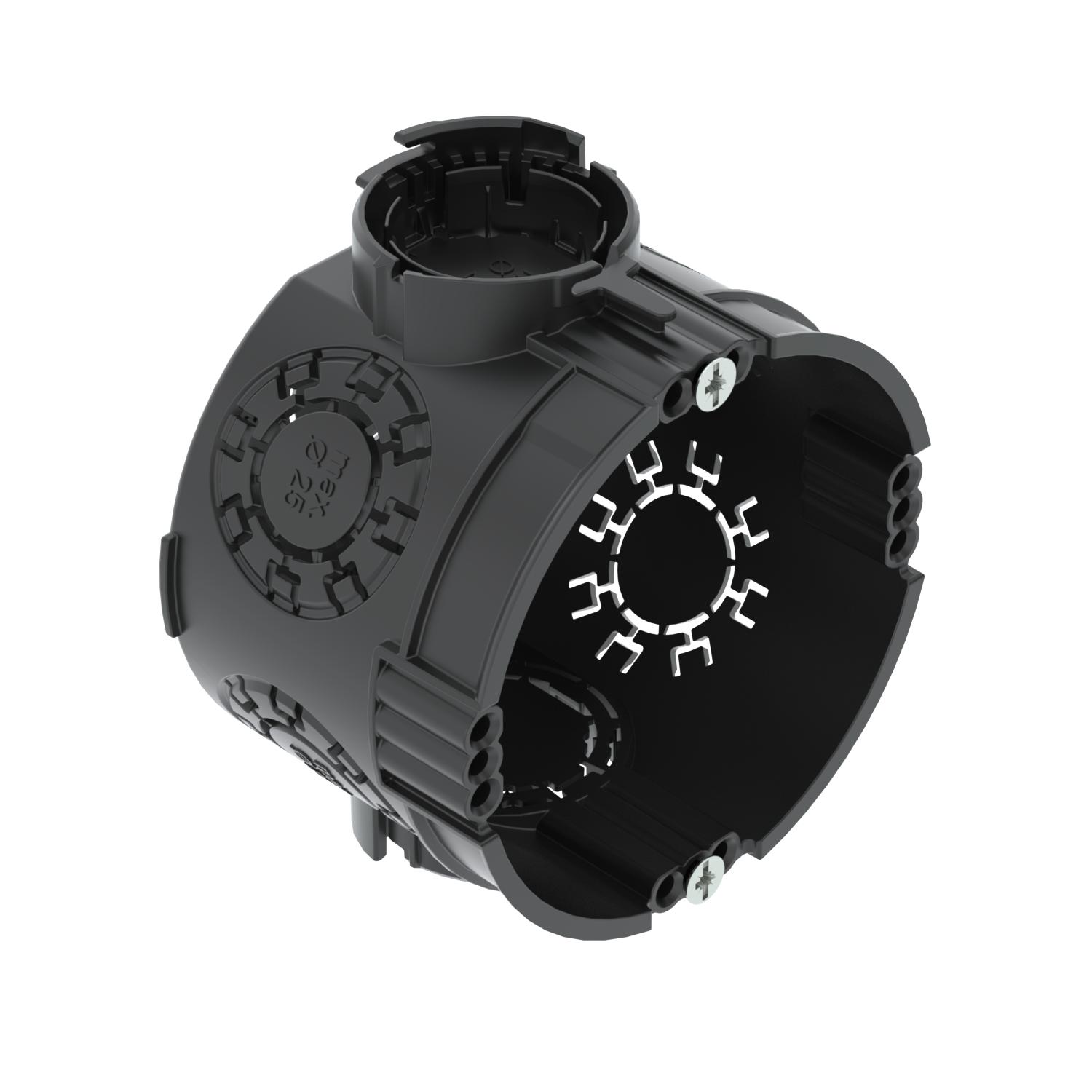

Монтажная коробка для скрытой установки UP 46, с винтами
Артикул, номер 2003701 | EAN 4012196689903
- Описание продукта
-
Описание продуктаМонтажная коробка для скрытой установки в кирпичную кладку на глубину не менее 46 мм.
• Резьбовые вкладыши 4 x 3
• 2 предварительно смонтированных винта
• Соединительный штуцер с возможностью двустороннего соединения с байонетным затвором
• 6 комбинированных вводов для труб Ø 20 и 25 мм
• 1 ввод до Ø 20 мм в дне
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
-
- Технические данные
-
Технические характеристики
Ввод сзади да Вводы труб Ø 20 мм 1 Вид защиты IP30 Вид прохода через корпус Продавливаемое отверстие воздухонепроницаемая нет Высота 46 mm Диаметр 60 mm Для труб диаметром 20/25 мм Количество вводов 7 Комбинированные вводы Ø 20 / 25 мм 6 Крепление крышки Болты Крепление устройств Винты или распорные лапки Крышка без Материал Полипропилен Не содержит галогенов да Номинальное сечение макс. 2,5 mm² Номинальное сечение мин. 1,5 mm² Размер Ø60mm, H46mm Расчетное напряжение 400 V С винтами да Со скобами нет Способ ввода Провода NYM, телекоммуникационные провода и гофрированные трубы Трудновоспламеняющийся согласно VDE 0471/IEC 60695-2-11, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,0738 кг CO₂e / 1 Шт. Ударопрочность да Форма круглой формы Цвет глубокий черный - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
UP Quick-Fix
ZU 60-QF 2003740 25 Штук
Выравнивающее кольцо 12 мм
ZU 12-PR 2003742 25 Штук
Выравнивающее кольцо 24 мм
ZU 24-PR 2003744 25 Штук
Сигнальная крышка для монтажных коробок для скрытой установки UP, одинарная
ZU 60-SD 2003760 50 Штук
Промежуточная опора UP
ZU 20-AS 2003746 25 Штук - Загрузки
-
