Монтажная коробка для установки в полую стену HW 35 35 | 68 | 68 | | 6

Монтажная коробка для установки в полую стену HW 35

Артикул, номер 2003800 | EAN 4012196687060

Артикул, номер / Типы	2003800 / HG 35

Высота	35 mm

Диаметр	68 mm

Диаметр фрезерного отверстия	68 mm

Количество вводов	6

Описание продукта

Описание продукта

Монтажная коробка для установки в полую стену на глубину не менее 35 мм и с толщиной пластины 5–28 мм.
• Резьбовые вкладыши 2 x 3
• Винты, клеммные колодки
• 4 ввода для проводов NYM 3 x 1,5 мм²
• 2 ввода для проводов NYM 3 x 2,5 мм² или 5 x 1,5 мм²
• Соединение с другими монтажными коробками, тип HG 35 через соединительный штуцер, тип ZH 11-V
Принадлежности для поставки: 10 соединительных штуцеров, тип ZH 11-V
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.

Технические данные

Технические характеристики

Вид защиты	IP30
Вид прохода через корпус	Продавливаемое отверстие
воздухонепроницаемая	нет
Диаметр	68 mm
Диаметр фрезерного отверстия	68 mm
Количество вводов	6
Крепление крышки	Болты
Крепление устройств	Болты
Крышка	без
Линейные вводы 3 x 1,5 мм²	4
Линейные вводы 3 x 2,5 мм² / 5 x 1,5 мм²	2
Материал	Полипропилен
Не содержит галогенов	да
Номинальное сечение макс.	2,5 mm²

Номинальное сечение мин.	1,5 mm²
Подходит для пластин толщиной макс.	28 mm
Подходит для пластин толщиной мин.	5 mm
Размер	Ø68mm, H35mm
Расчетное напряжение	400 V
С винтами	да
С переходником	Соединительный штуцер
Способ ввода	Провода NYM и телекоммуникационные провода
Трудновоспламеняющийся	согласно VDE 0471/IEC 60695-2-11, температура при испытании 850 °C
Ударопрочность	нет
Форма	круглой формы
Цвет	оранжевый
Число вставок	1

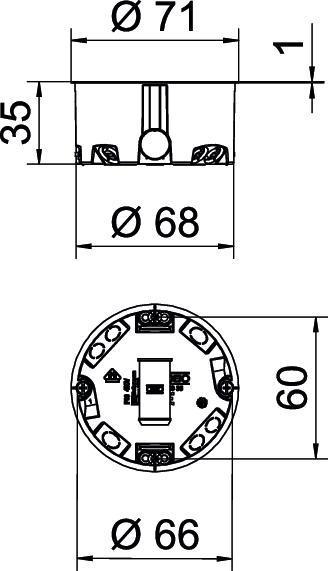

Размеры

Высота	35 mm

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,064 kg CO₂e
Declared Unit (LCA)	Шт.
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	0,064 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Высота	Диаметр	Диаметр фрезерного отверстия	Количество вводов	Артикул, номер	Количество	Наименьшая единица продажи
HG 35	35 mm	68 mm	68 mm	6	2003800	Штук	25 Штук

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Выравнивающее кольцо HW	ZH 68-AR	2003840	Штук	10 Штук
Выравнивающее кольцо HW 10	ZH 10-AR	2003842	Штук	25 Штук
Выравнивающее кольцо HW 20	ZH 20-AR	2003844	Штук	25 Штук
Соединительный штуцер для монтажных коробок для установки в полую стену HW	ZH 11V	2003846	Штук	10 Штук
Внутренняя крышка монтажной коробки для установки в полую стену	ZH 60-ID	2003848	Штук	25 Штук
