Монтажное основание UGD250-3 для лючка GES9/55

Артикул, номер 7410060 | EAN 4012195678724

Артикул, номер / Типы

Толщины стяжки мин.	55 mm

Толщины стяжки макс.	80 mm

Конструкция крышки

Отверстие для монтажного элемента

Номинальный размер лючка

Номинальный размер монтажных элементов

Описание продукта

Описание продукта

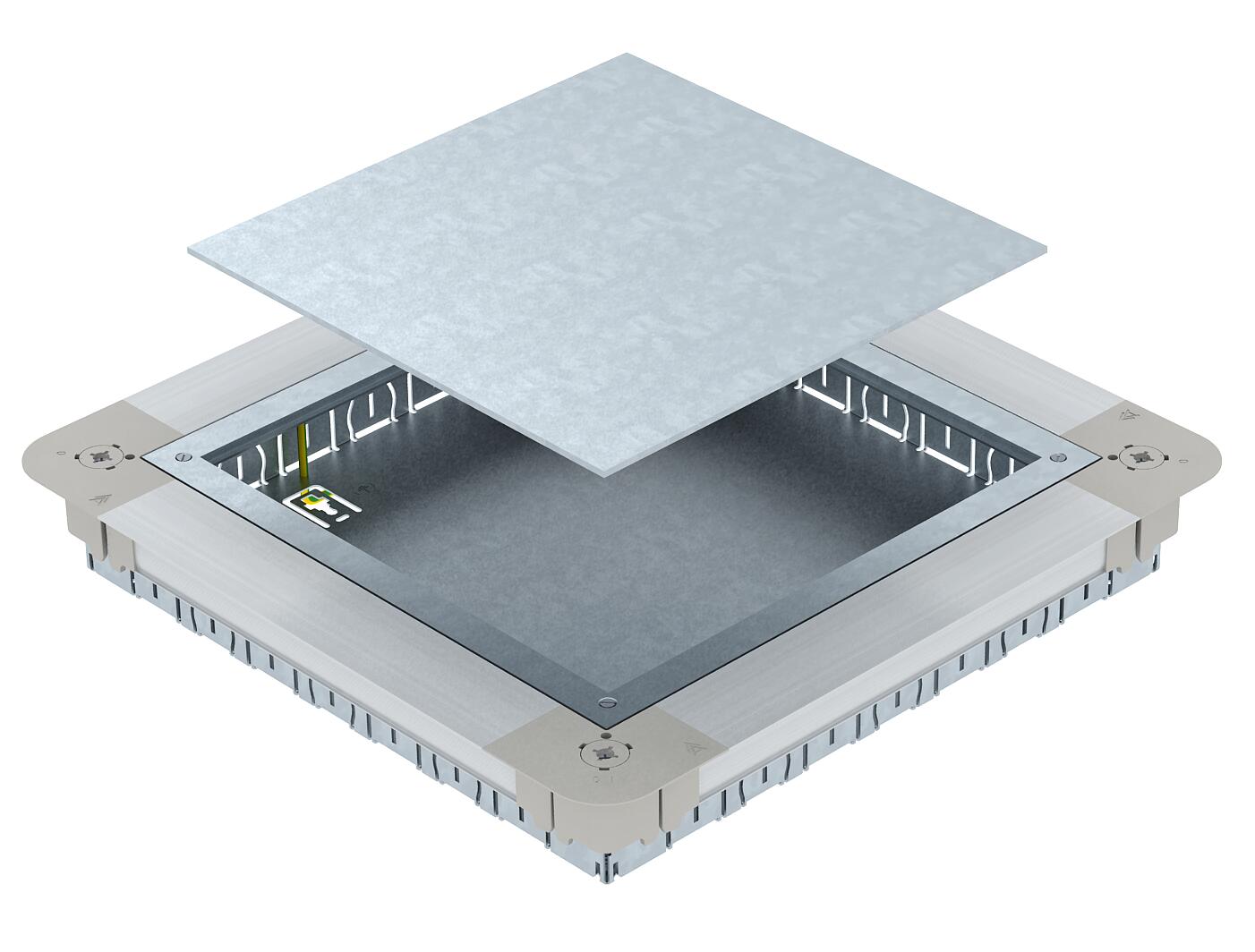

Монтажное основание с заглушкой и крышкой для установки квадратного лючка GES9/55 в стяжке высотой от 55 мм. Верхнюю часть монтажного основания можно плавно выравнивать на номинальной высоте стяжки, верхняя плоскость монтажного основания должна быть заподлицо (вровень) со стяжкой. С отверстиями для ввода труб с каждой стороны: 7 x M20, 3 x M25, 4 x M32. Размер трубы при высоте 55 мм: M20.

Технические данные

Технические характеристики

Возможность монтажа уплотнения	нет
Возможность расширения	для монтажа электроустановочных изделий
Высота	55 mm
Диапазон регулирования макс.	80 mm
Диапазон регулирования мин.	55 mm
Длина	367 mm
для крепления труб	да
Конструкция крышки	квадратные
Материал	Сталь
Монтажное отверстие для напольного бокса	нет
Номинальный размер лючка	250 mm
Номинальный размер монтажных элементов	9
Отверстие для монтажного элемента	квадратные
Отсоединяемая крышка	нет
Плита настила	да
Поверхность	оцинкован конвейерным методом
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой	нет

Подходит для канала, прокладываемого под полом	нет
Подходит для подпольного канала, перекрытого слоем стяжки	нет

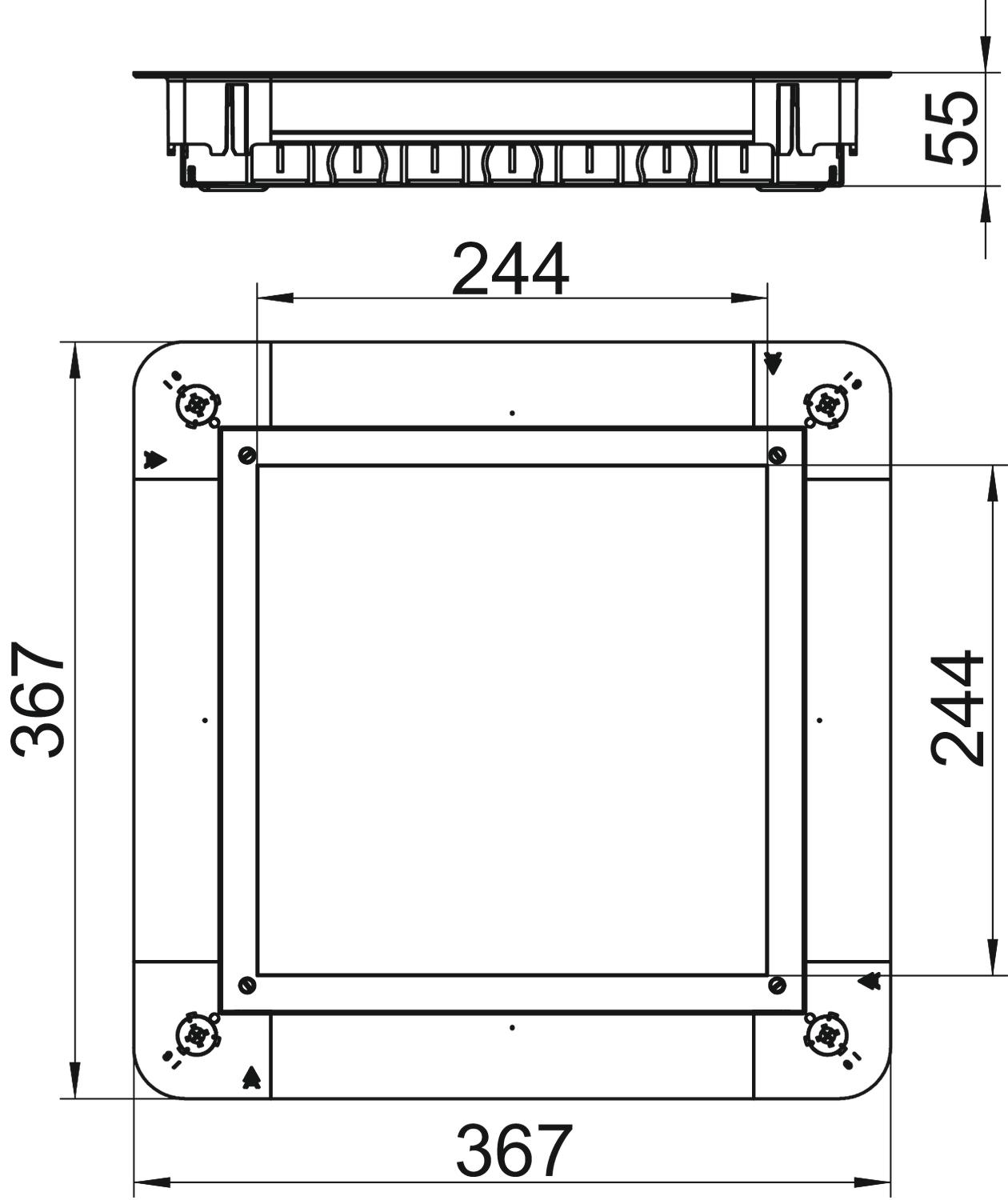

Размер	367x367x55
Размер a	244 mm
Размер B	367 mm
Размер b	244 mm
Размер h	55 mm
Размер A	367 mm
Толщины стяжки макс.	80 mm
Толщины стяжки мин.	55 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	25,7284 кг CO2e / 1 Шт.
Утапливаемый вровень с полом	да
Ширина	367 mm
Ширина короба макс.	250 mm
Ширина короба мин.	190 mm

Все виды

Все виды

Типы	Толщины стяжки мин.	Толщины стяжки макс.	Конструкция крышки	Отверстие для монтажного элемента	Номинальный размер лючка	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
UGD55 250-3 9R	55 mm	80 mm	квадратные	квадратные	250 mm	9	7410060	Штук	1 Штук
UGD55 350-3 9R	55 mm	80 mm	квадратные	квадратные	350 mm	9	7410062	Штук	1 Штук
UGD55 350-3R9R	55 mm	80 mm	круглой формы	круглой формы	350 mm	R9	7410064	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Квадратный лючок для установки в стяжке высотой 55 мм	GES9 55U V 7011	7405037	Штук	1 Штук
Квадратный лючок для установки в стяжке высотой 55 мм	GES9 55U V 9011	7405039	Штук	1 Штук
Круглый лючок для установки в стяжке высотой 55 мм	GESR9 55U V 7011	7405047	Штук	1 Штук
Круглый лючок для установки в стяжке высотой 55 мм	GESR9 55U V 9011	7405049	Штук	1 Штук
