Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 7410023 / UZD350-4 junction and branch box

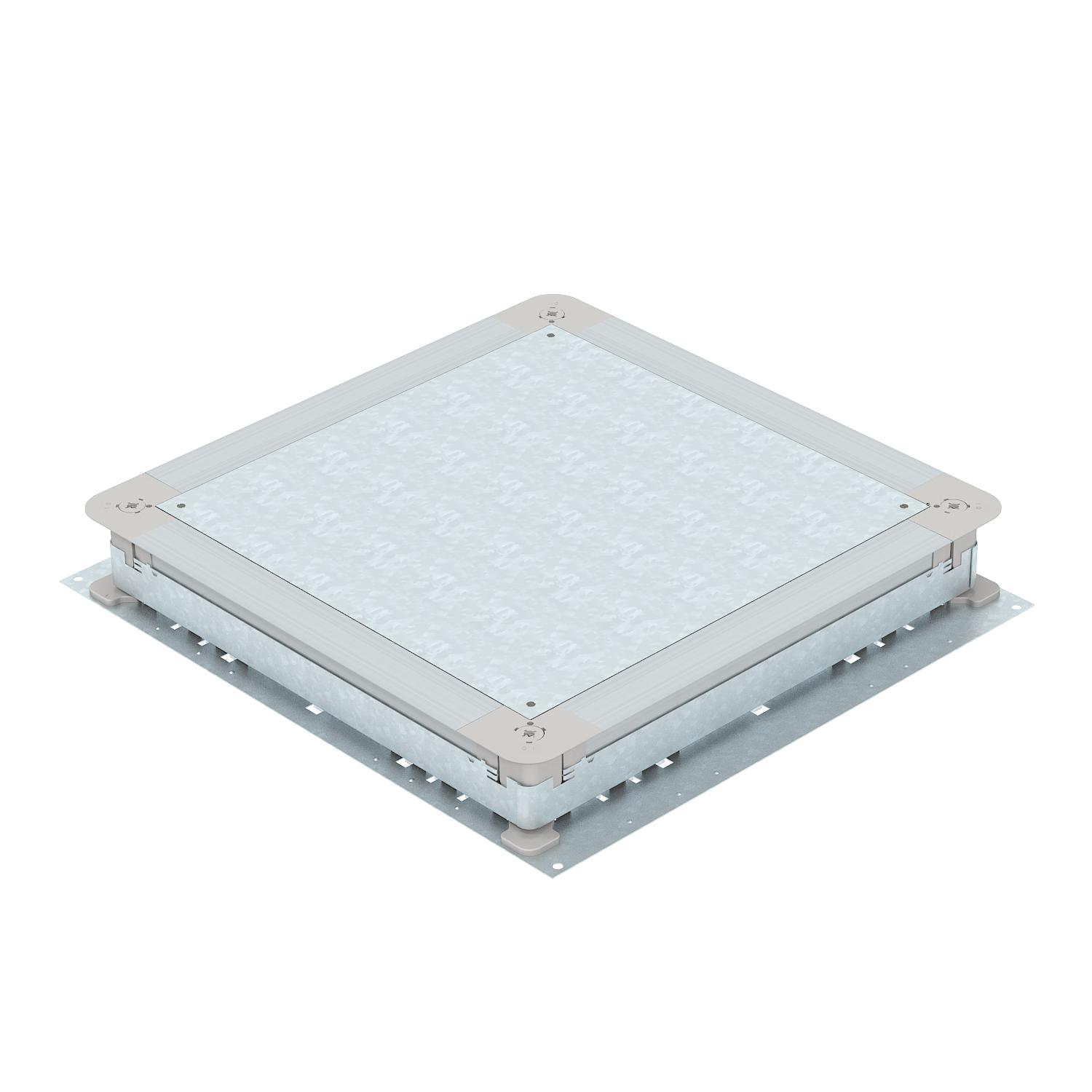

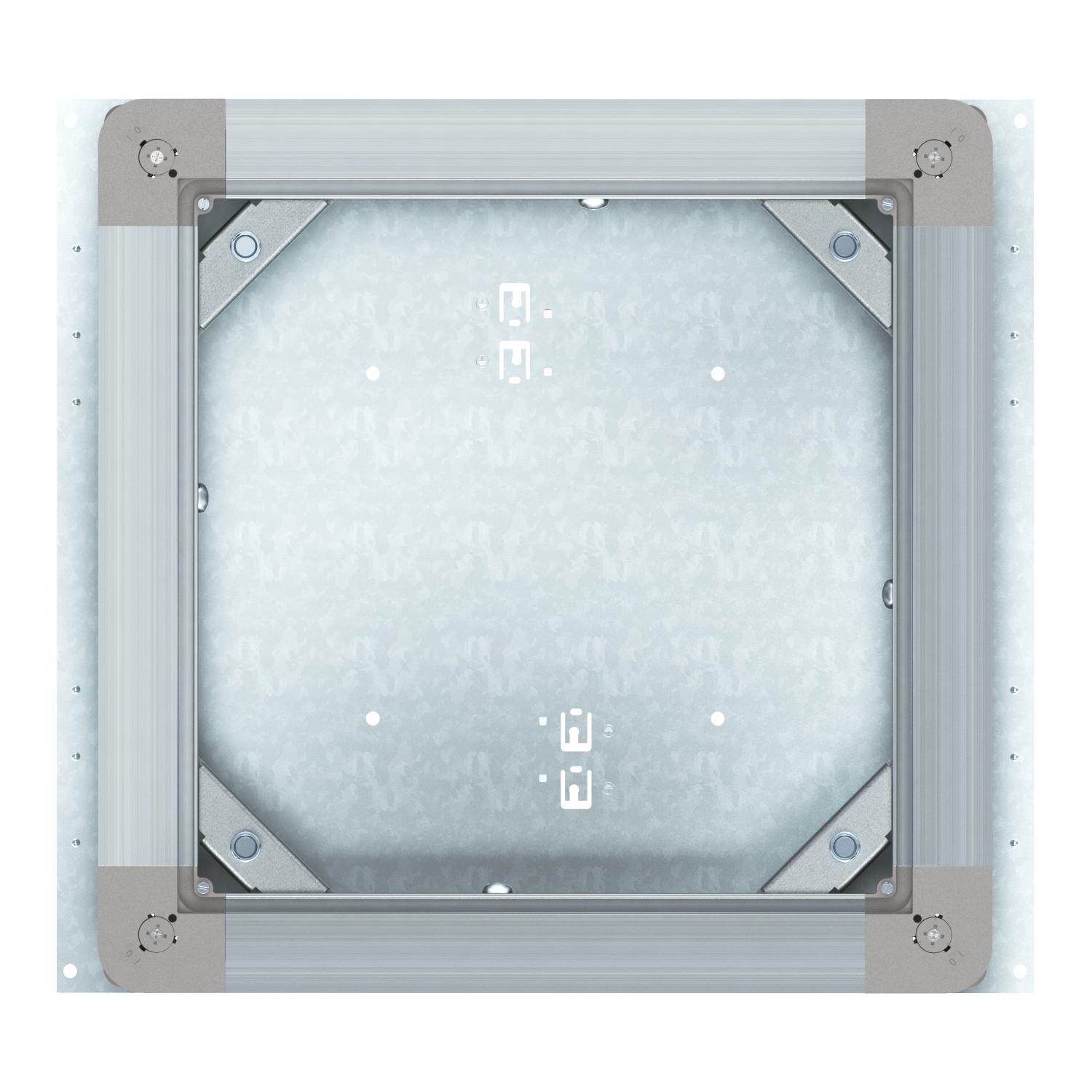

Монтажное основание UZD350-3 для стяжки высотой 70-125 мм
Артикул, номер 7410034 | EAN 4012195431633
- Описание продукта
-
Описание продуктаМонтажное основание под заливку в бетон для систем скрытой прокладки кабеля в стяжке. Для установки напольных лючков с помощью монтажной крышки (заказываются отдельно). Верхнюю часть монтажного основания можно плавно выравнивать на номинальной высоте стяжки (возможно быстрое выравнивание), верхняя плоскость монтажного основания должна быть заподлицо (вровень) со стяжкой. Благодаря звукоизоляционным свойствам и системным аксессуарам монтажное основание можно использовать для тяжелых условий эксплуатации.
-
- Технические данные
-
Технические характеристики

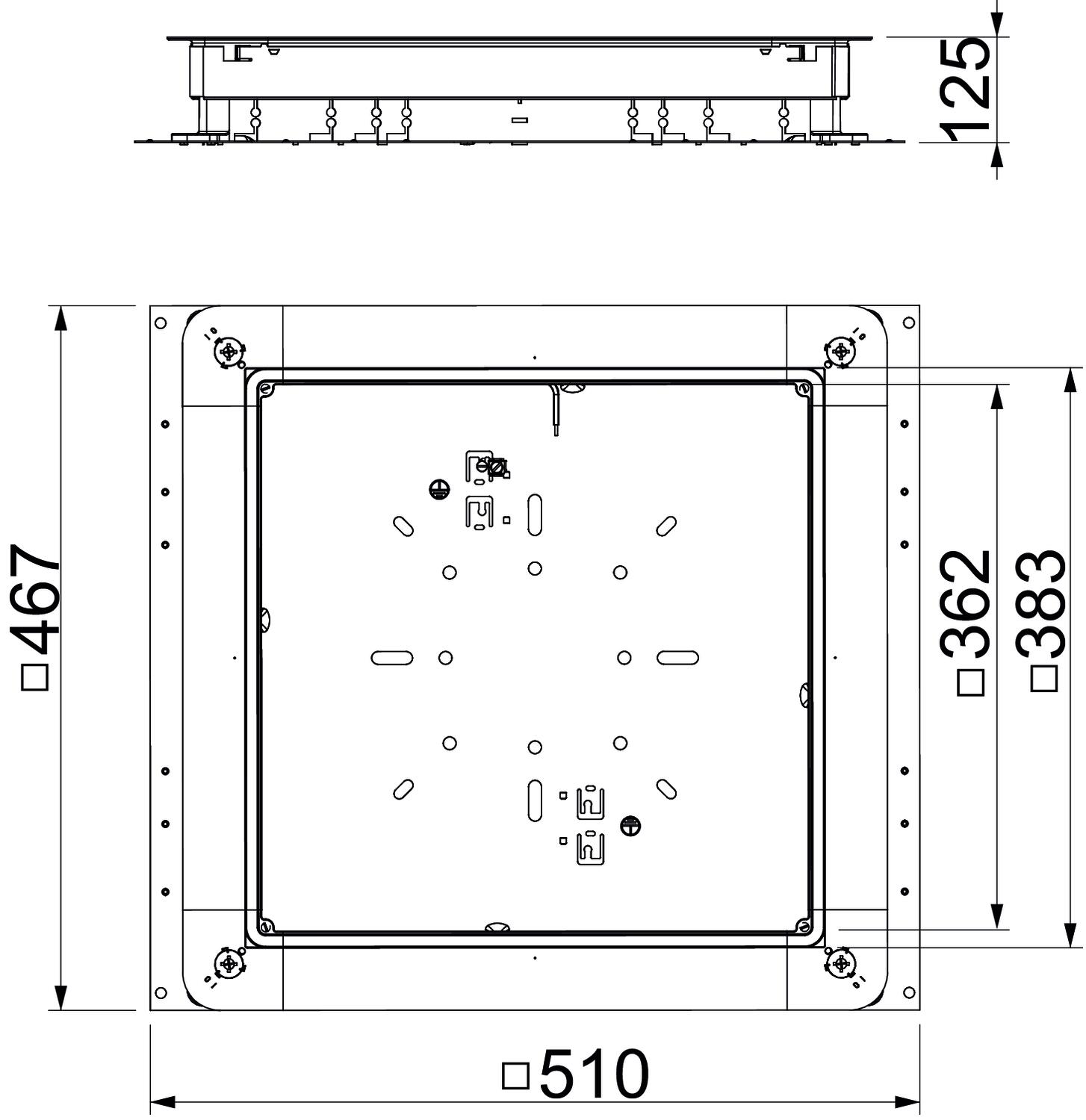

Возможность монтажа уплотнения да Высота канала макс. 48 mm Высота канала мин. 28 mm Диапазон регулирования макс. 125 mm Диапазон регулирования мин. 70 mm для крепления труб нет Конструкция крышки Универсальное исполнение Материал Сталь Минимальная высота стяжки 70 Монтажное отверстие для напольного бокса нет Номинальный размер лючка 350 mm Отсоединяемая крышка да Плита настила да Поверхность оцинкован конвейерным методом Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет Подходит для подпольного канала, перекрытого слоем стяжки да Размер 510x467x70 Размер a 362 mm Размер b 383 mm Размер B 510 mm Размер A 467 mm Толщины стяжки макс. 125 mm Толщины стяжки мин. 70 mm Углеродный след CO2 (GWP) от колыбели до ворот 9,6452 кг CO₂e / 1 Шт. Ширина короба макс. 350 mm Ширина короба мин. 190 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Ключ для быстрого отсоединения
SE UZD3 7410160 4 Штук
Клемма для подключения заземляющего провода
8AWR 6288704 10 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4
DUG 350-3 4 7400505 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES6
DUG 350-3 6 7400509 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9
DUG 350-3 9 7400513 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR4
DUG 350-3 R4 7400517 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR7
DUG 350-3 R7 7400533 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR9
DUG 350-3 R9 7400549 1 Штук
Заглушка для монтажного основания UZD350-3
DU 350-2 7400577 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект надставок для увеличения высоты монтажных оснований UZD/UGD350-3 с боковой стенкой 70-125 мм
ASH350-3 B115170 7410150 1 Штук - Загрузки
-
Техническая спецификация UZD 350-3 / 7410034 , 0.22MB , pdfДекларация соответствия ЕС UZD 350-3 / 7410034 , 0.11MB , pdfREACH Декларация соответствия UZD 350-3 / 7410034 , 0.12MB , pdfRoHS Декларация соответствия UZD 350-3 / 7410034 , 0.12MB , pdfРазрешение на использование знаков VDE symbol approval, EÜK , 0.12MB , pdfИнструкции по монтажу EÜK screed-covered duct system generation 4 , 10.26MB , pdfИнструкции по монтажу EÜK screed-covered duct system generation 3 , 76.05MB , pdfТекст для тендера для этого продукта не доступен.
