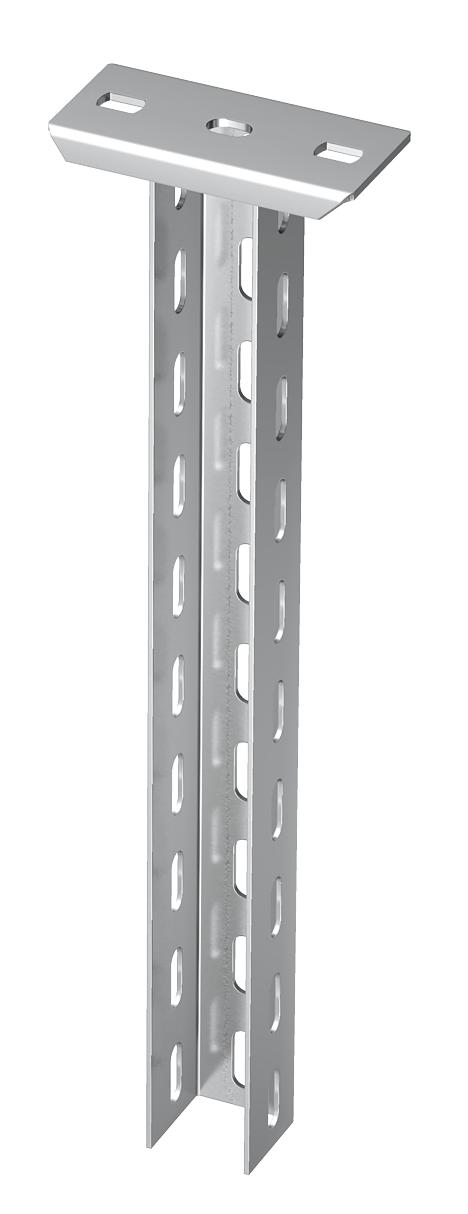

Подвесная стойка US 5
Артикул, номер 6341209 | EAN 4012196815531
- Описание продукта
-
Описание продуктаПодвеска (U-профиль) с приваренной горизонтальной пластиной в верхней части конструкции.
-
- Технические данные
-

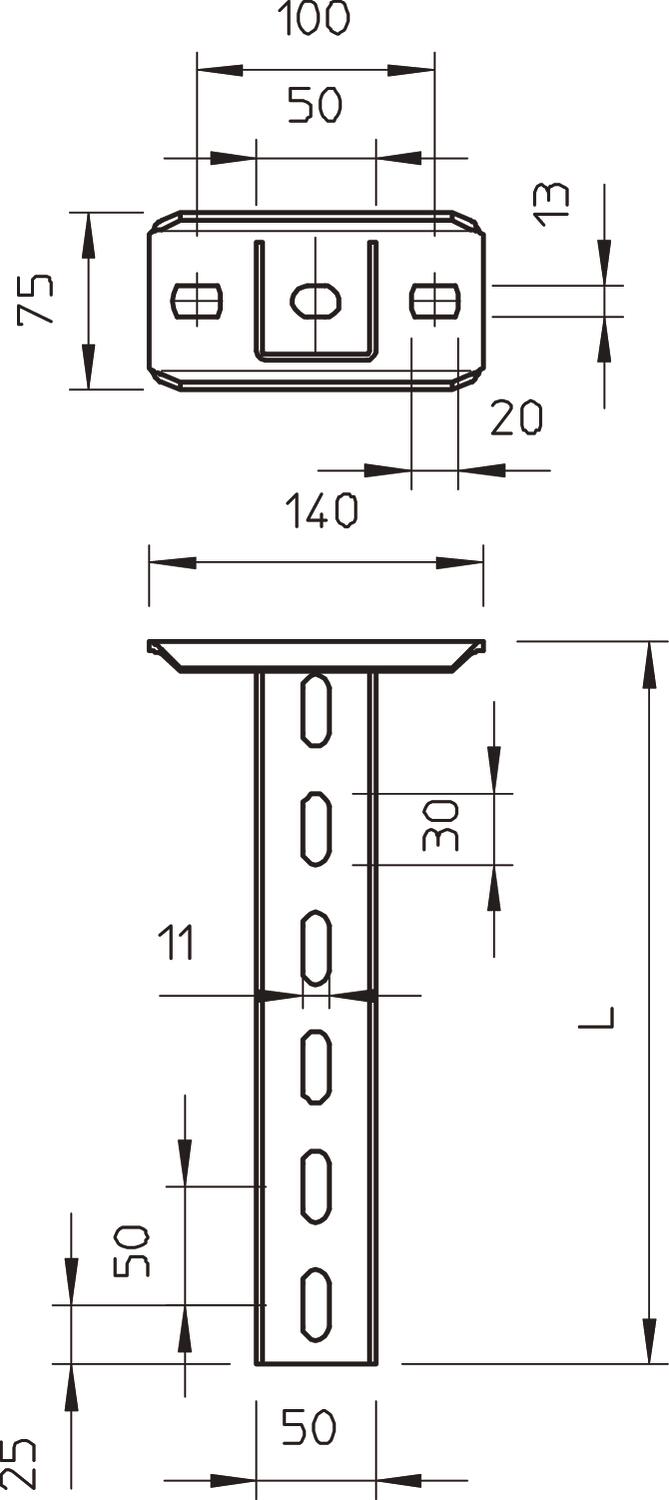

Размеры
Высота 50 mm Длина 200 mm Длина кронштейна 200 5,75 kN Длина кронштейна 400 3,1 kN Длина кронштейна 600 2,2 kN Исполнение U-образный профиль Макс. тяговая нагрузка 10 kN Материал Нержавеющая высококачественная сталь 1.4571 Поверхность без обработки, дообработанный Повышение живучести конструкции нет Прочность материала 2,5 mm Размер 50x50x200 Цвет цвета нержавеющей стали Ширина 50 mm Технические данные

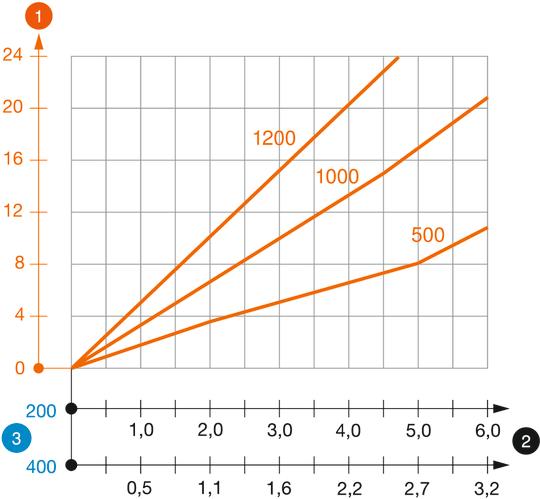

Диаграмма нагрузки на U-образную стойку типа US 5 K VA
-
Прогиб конца подвесной стойки при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Длина кронштейна в мм
-
Кривая нагрузки на подвесные стойки длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

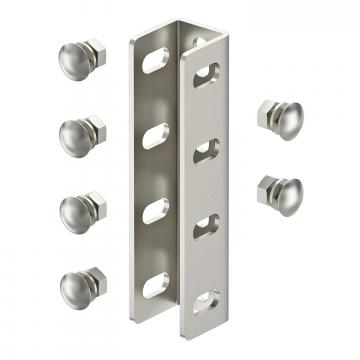

Соединитель U-образной стойки A4
VUS 5 A4 6018509 1 Штук

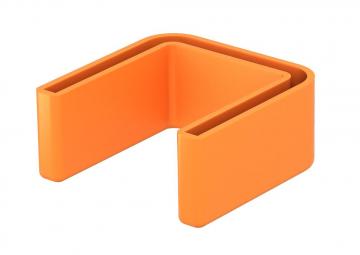

Защитный колпачок
US 5 KS OR 6338462 20 Штук
Болт с полукруглой плоской головкой с шайбой и гайкой
FRS 10x25 A4 6407524 50 Штук

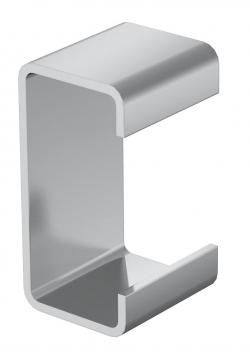

Распорка А4
DSK 45 A4 6416462 10 Штук

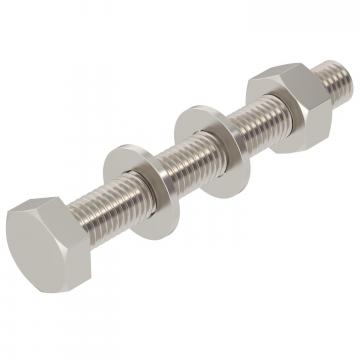

Болт с шестигранной головкой с гайкой и шайбой, VA
SKS 10x80 A4 6418248 20 Штук - Загрузки
-
