Проволочный лоток GR-Magic® 55 FT 3000 | 200 | 55 | 3,9 | 87 | да

Проволочный лоток GR-Magic® 55 FT

Артикул, номер 6001420 | EAN 4012196814930

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	55 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции

Описание продукта

Описание продукта

Проволочный лоток с соединителем соответствующей формы со сторонами выстой 55 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Точные параметры согласно классификации UL приведены в соответствующем допуске.

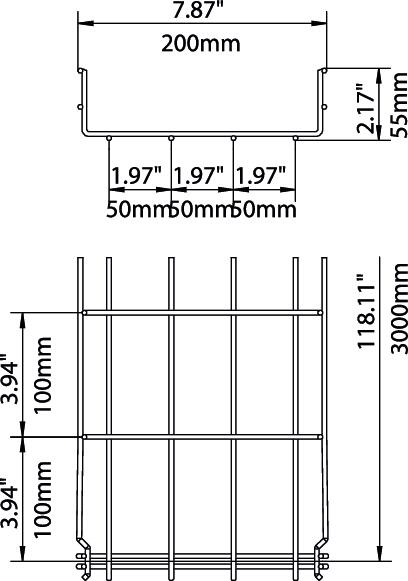

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции необходимо просто установить одну в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 55/50 = 20 x 100 мм).

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	55 mm
Высота	2,17 in
Диаметр проволоки	3,9 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения
Повышение живучести конструкции	да
Полезное поперечное сечение	8700 mm²
Полезное поперечное сечение	87 cm²
Противопожарная защита	Повышение живучести конструкции, специальная кабеленесущая система

Размер Н	58 mm
Размер	55x200x3000
Размер B	200 mm
Расстояние между опорами 1,0 м	0,35 kN/m
Расстояние между опорами 1,0 м	0,1 kN/m
Расстояние между опорами 2,5 м	0,1 kN/m
Расстояние между опорами: 1,5 м.	0,2 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO2 (GWP) от колыбели до ворот	2,1628 кг CO2e / 1 Метр
Форма профиля	U-образная форма
Цвет	цинковый
Ширина	200 mm
Ширина	7,87 in

Технические данные

Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM 55

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001415	м	3 м
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001416	м	3 м
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001418	м	3 м
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001420	м	3 м
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	да	6001421	м	3 м
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001424	м	3 м
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001428	м	3 м
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	нет	6001432	м	3 м
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	нет	6001436	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FT	DGRR 200 FT	6001826	м	3 м
Угловой соединитель FT	GEV 36 FT	6016723	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Разделительная полочка 45 DD	TSG 45 DD	6062321	м	3 м
Кабельный отвод FT	KAB GR FT	6220142	Штук	10 Штук
Адаптер для проволочных лотков для кровельного держателя проволоки, тип 165 MBG 8-10	165 MBG HGRM	5218886	Штук	50 Штук
