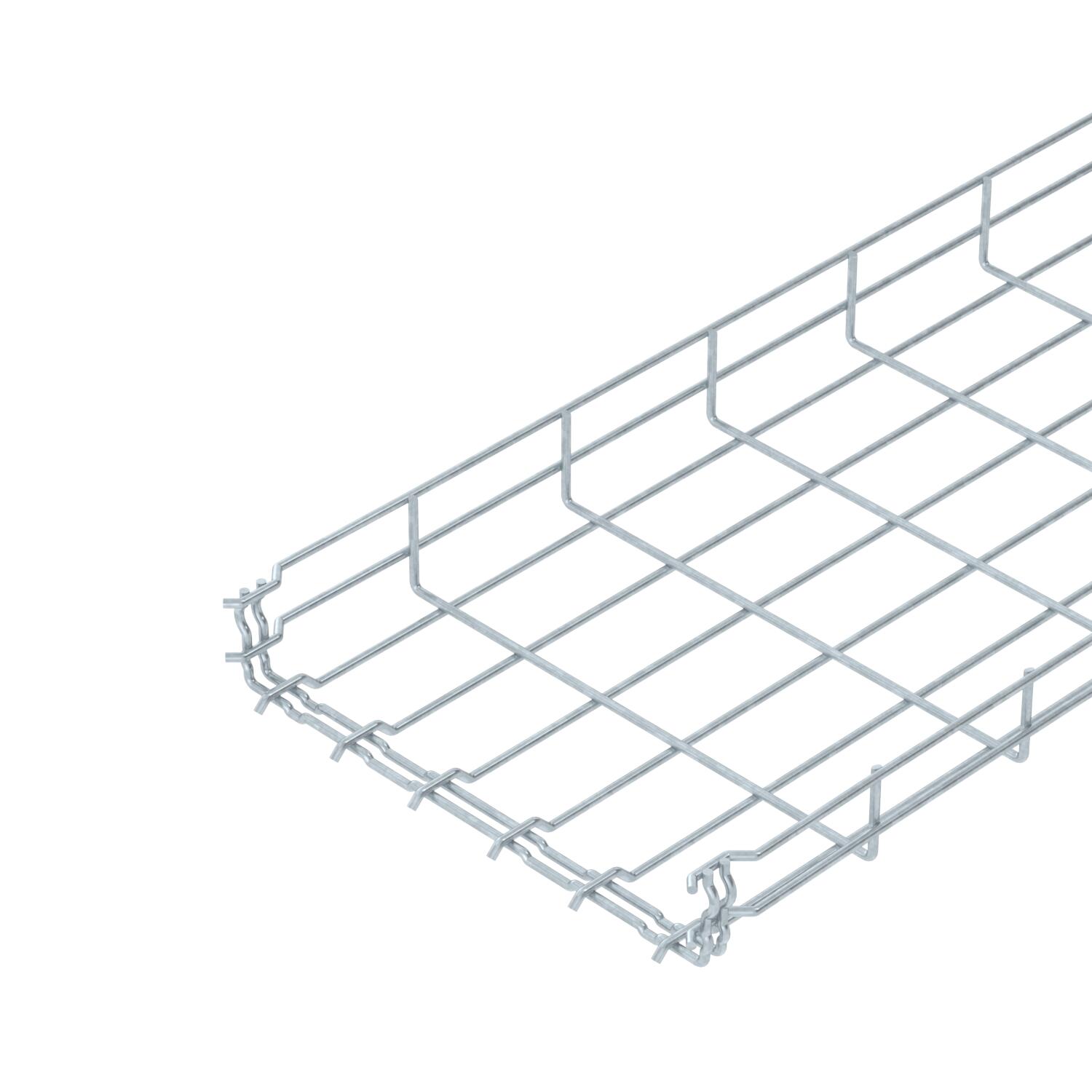

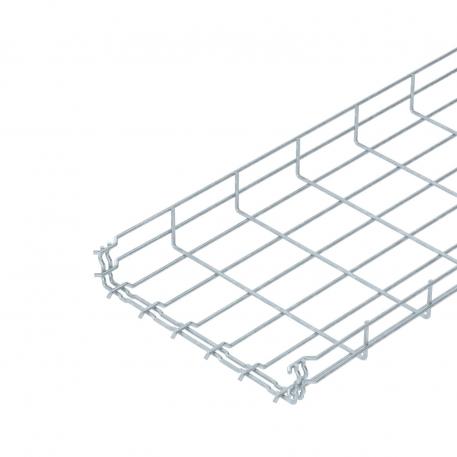

Проволочный лоток GR-Magic® 55 FT

Артикул, номер 6001424 | EAN 4012196815050

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	55 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции

Описание продукта

Описание продукта

Проволочный лоток с соединителем соответствующей формы со сторонами выстой 55 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Точные параметры согласно классификации UL приведены в соответствующем допуске.

Для проволочного лотка не нужны дополнительные соединительные детали, так как его секции необходимо просто установить одну в другую. Размер ячеек составляет 50 x 100 мм (исключение GRM 55/50 = 20 x 100 мм).

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Диаметр проволоки	4,8 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения
Повышение живучести конструкции	да

Полезное поперечное сечение	129 cm²
Полезное поперечное сечение	12900 mm²
Противопожарная защита	Повышение живучести конструкции, специальная кабеленесущая система
Размер	55x300x3000
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Форма профиля	U-образная форма
Цвет	цинковый

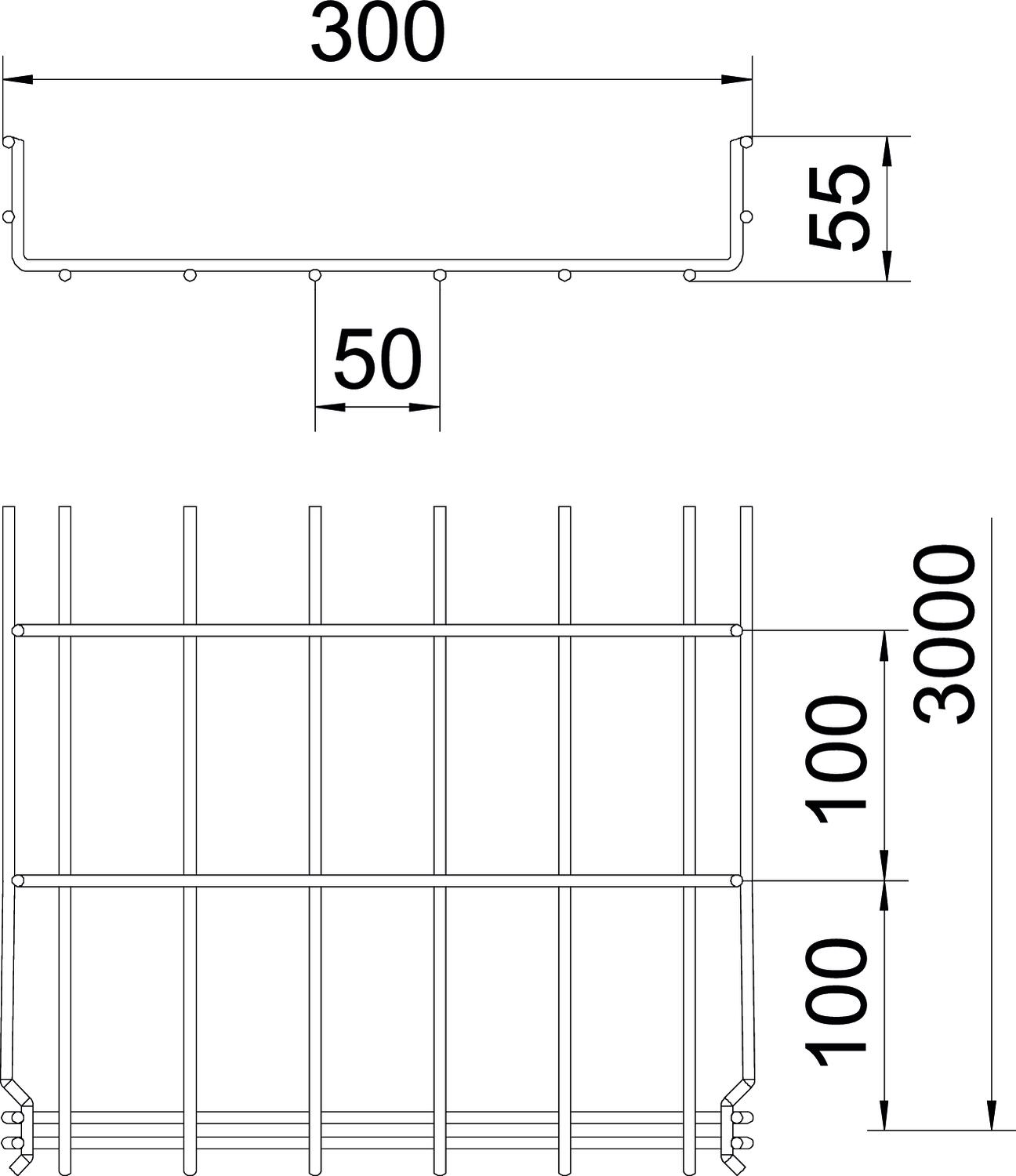

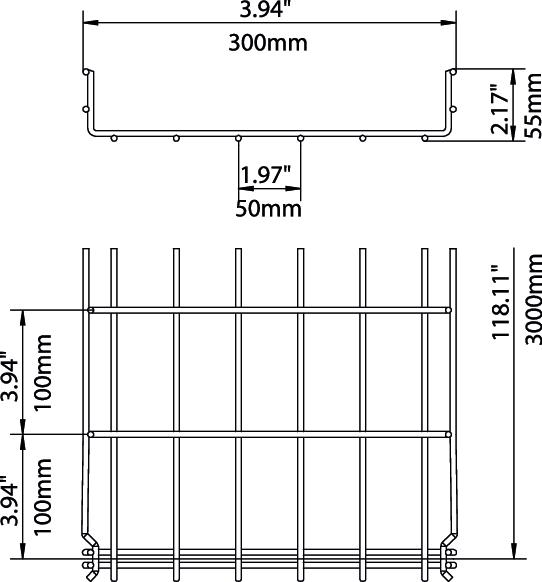

Размеры

Высота	2,17 in
Высота	55 mm
Длина	3000 mm
Размер Н	58 mm

Размер B	300 mm
Ширина	300 mm
Ширина	11,81 in

Нагрузки

Расстояние между опорами 1,0 м	0,25 kN/m
Расстояние между опорами 1,0 м	0,7 kN/m

Расстояние между опорами 2,5 м	0,2 kN/m
Расстояние между опорами: 1,5 м.	0,5 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	4,0718 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	4,0718 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM 55

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001415	м	3 м
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001416	м	3 м
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001418	м	3 м
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001420	м	3 м
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	да	6001421	м	3 м
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001424	м	3 м
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001428	м	3 м
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	нет	6001432	м	3 м
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	нет	6001436	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FT	DGRR 300 FT	6001828	м	3 м
Угловой соединитель FT	GEV 36 FT	6016723	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Разделительная полочка 45 DD	TSG 45 DD	6062321	м	3 м
Кабельный отвод FT	KAB GR FT	6220142	Штук	10 Штук
Адаптер для проволочных лотков для кровельного держателя проволоки, тип 165 MBG 8-10	165 MBG HGRM	5218886	Штук	50 Штук
