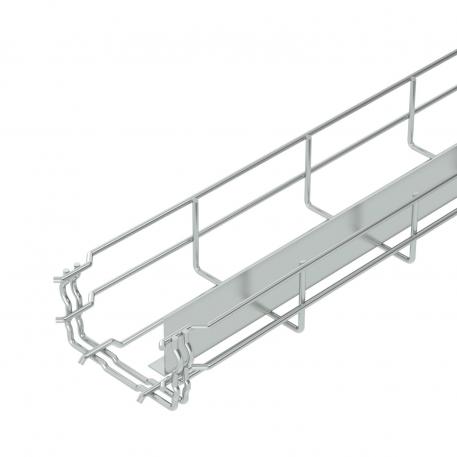

Проволочный лоток GR-Magic® 55 с разделительной полочкой
Артикул, номер 6006453 | EAN 4012196150854
- Описание продукта
-
Описание продуктаПроволочный лоток с соединителем соответствующей формы и приваренной разделительной полочкой, с высотой боковой стенки 55 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
-
- Технические данные
-
Технические характеристики

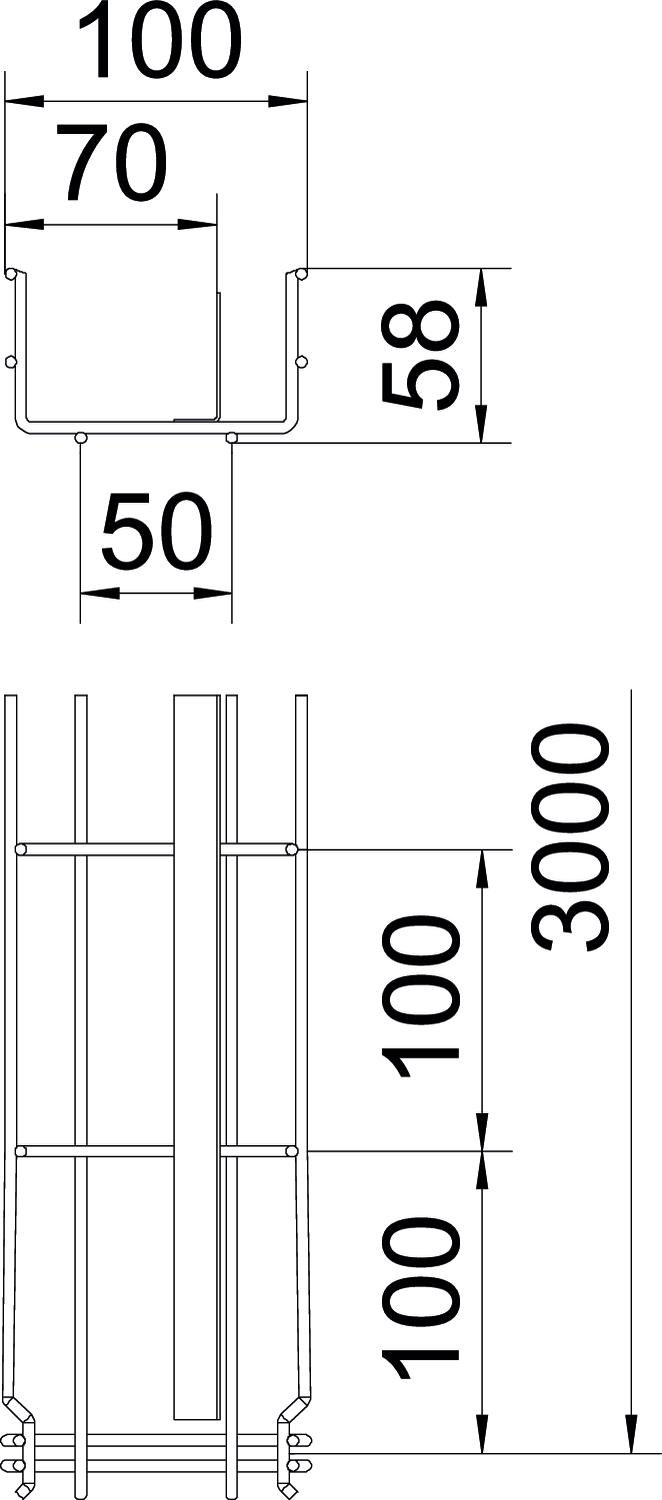

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка Одна Высота 2,17 in Высота 55 mm Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции нет Полезное поперечное сечение 40 cm² Полезное поперечное сечение 4000 mm² Размер Н 58 mm Размер 55x100x3000 Размер B 100 mm Размер A 59,5 mm Расстояние между опорами 1,0 м 0,25 kN/m Расстояние между опорами 1,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 0,5 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 2,2063 кг CO₂e / 1 Метр Форма профиля U-образная форма Цвет цинковый Ширина 3,94 in Ширина 100 mm Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM-1T 55
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS
DGRR 100 FS 6001842 3 м
Угловой соединитель
GEV 36 G 6016715 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Ответвительная пластина для кабеля FS
KAB GR FS 6220139 10 Штук - Загрузки
-
