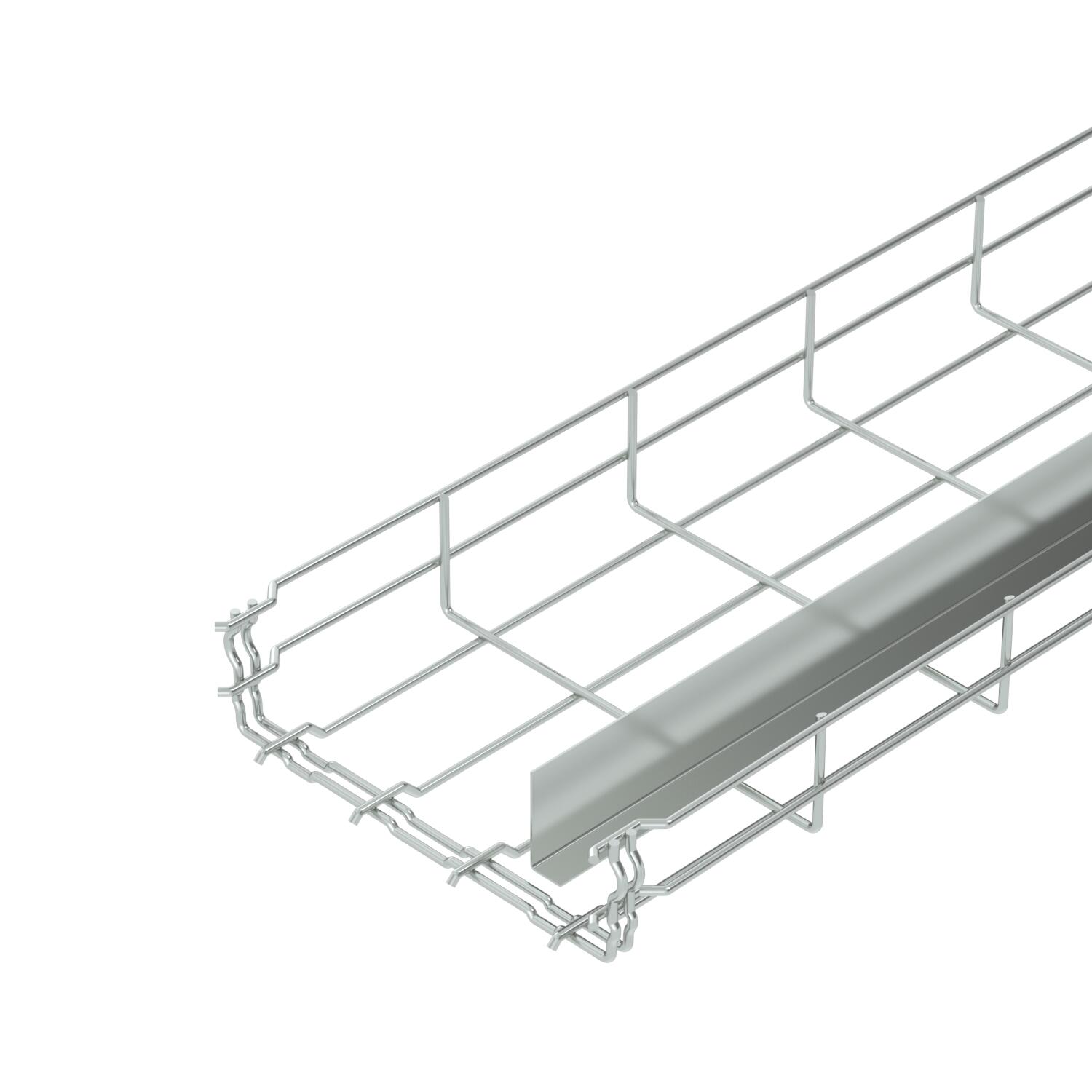

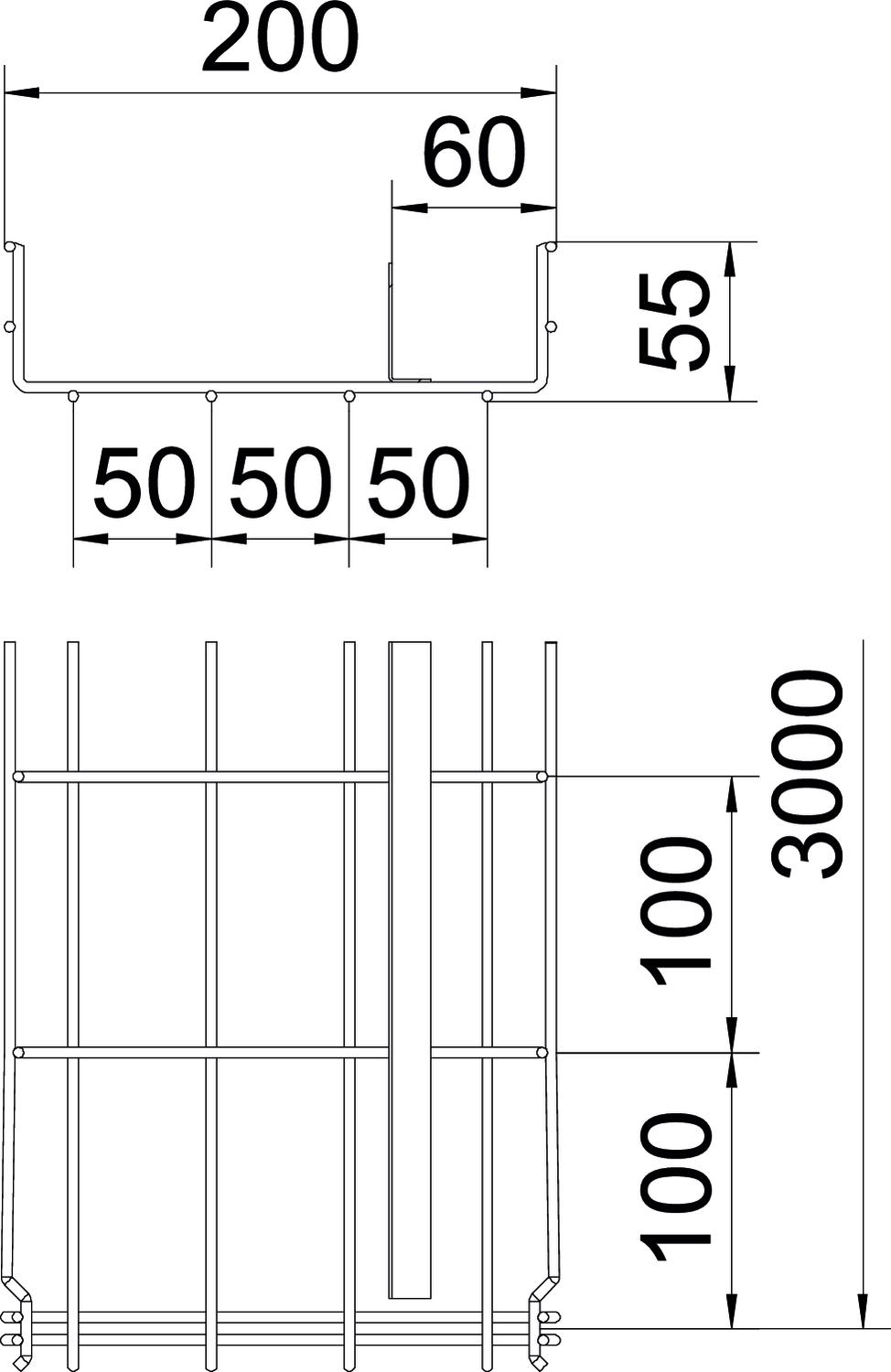

Проволочный лоток GR-Magic® 55 с разделительной полочкой
Артикул, номер 6006455 | EAN 4012196151219
- Описание продукта
-
Описание продуктаПроволочный лоток с соединителем соответствующей формы и приваренной разделительной полочкой, с высотой боковой стенки 55 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка Одна Высота 55 mm Высота 2,17 in Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции нет Полезное поперечное сечение 8700 mm² Полезное поперечное сечение 87 cm² Размер Н 58 mm Размер 55x200x3000 Размер B 200 mm Размер A 59,5 mm Расстояние между опорами 1,0 м 0,25 kN/m Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами: 1,5 м. 0,6 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO₂ (GWP) от колыбели до ворот 2,7024 кг CO₂e / 1 Метр Форма профиля U-образная форма Цвет цинковый Ширина 7,87 in Ширина 200 mm Технические данные
Диаграмма нагрузки на проволочный лоток GR-Magic типа GRM-1T 55
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся FS
DGRR 200 FS 6001846 3 м
Угловой соединитель
GEV 36 G 6016715 20 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS GR A2 6062282 30 Штук
Ответвительная пластина для кабеля FS
KAB GR FS 6220139 10 Штук - Загрузки
-
Техническая спецификация GRM-T 55 200 G / 6006455 , 0.36MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС GRM-T 55 200 G / 6006455 , 0.10MB , pdfREACH Декларация соответствия GRM-T 55 200 G / 6006455 , 0.12MB , pdfRoHS Декларация соответствия GRM-T 55 200 G / 6006455 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, GRM , 0.50MB , pdfРазрешение на использование знаков RINA Type Approval Certificate GRM , 0.61MB , pdfРазрешение на использование знаков ASTA certificate Mesh cable tray GR-Magic® , 0.37MB , pdfПомощь по выбору GR-Magic® , 2.00MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, mesh cable tray systems , 9.62MB , pdf
