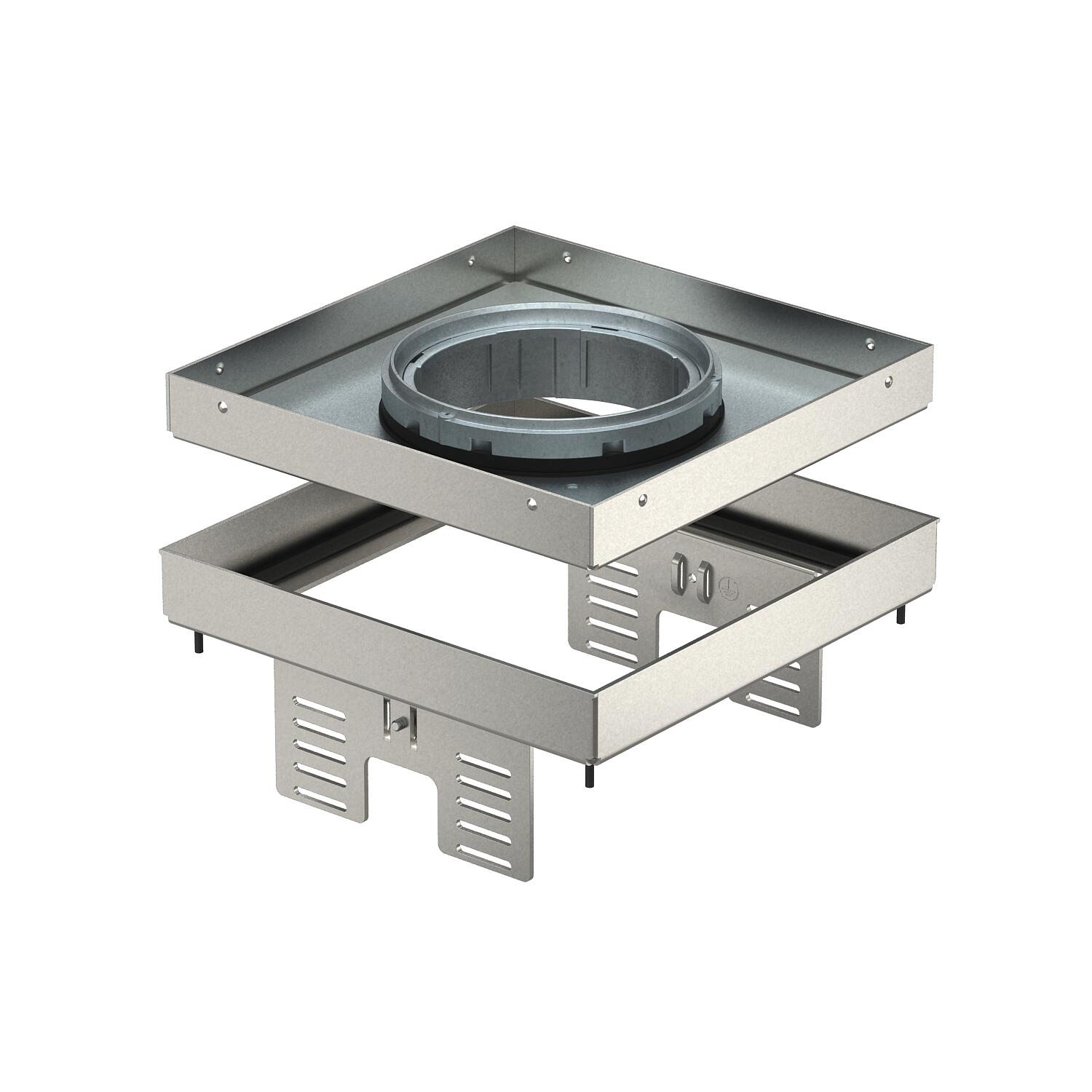

Регулируемая кассетная рамка RKFNUZD3 с отверстием для тубуса, из нержавеющей стали
Артикул, номер 7409372 | EAN 4012195869092
- Описание продукта
-
Описание продуктаРегулируемая по высоте, отсоединяемая от пола кассета номинального размера 4, для трубы, для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD250-3 или UZD350-3, каждая в комбинации с монтажной крышкой DUG../4, или в UGD250-3/4 или UGD350-3/4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 2-секционная. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

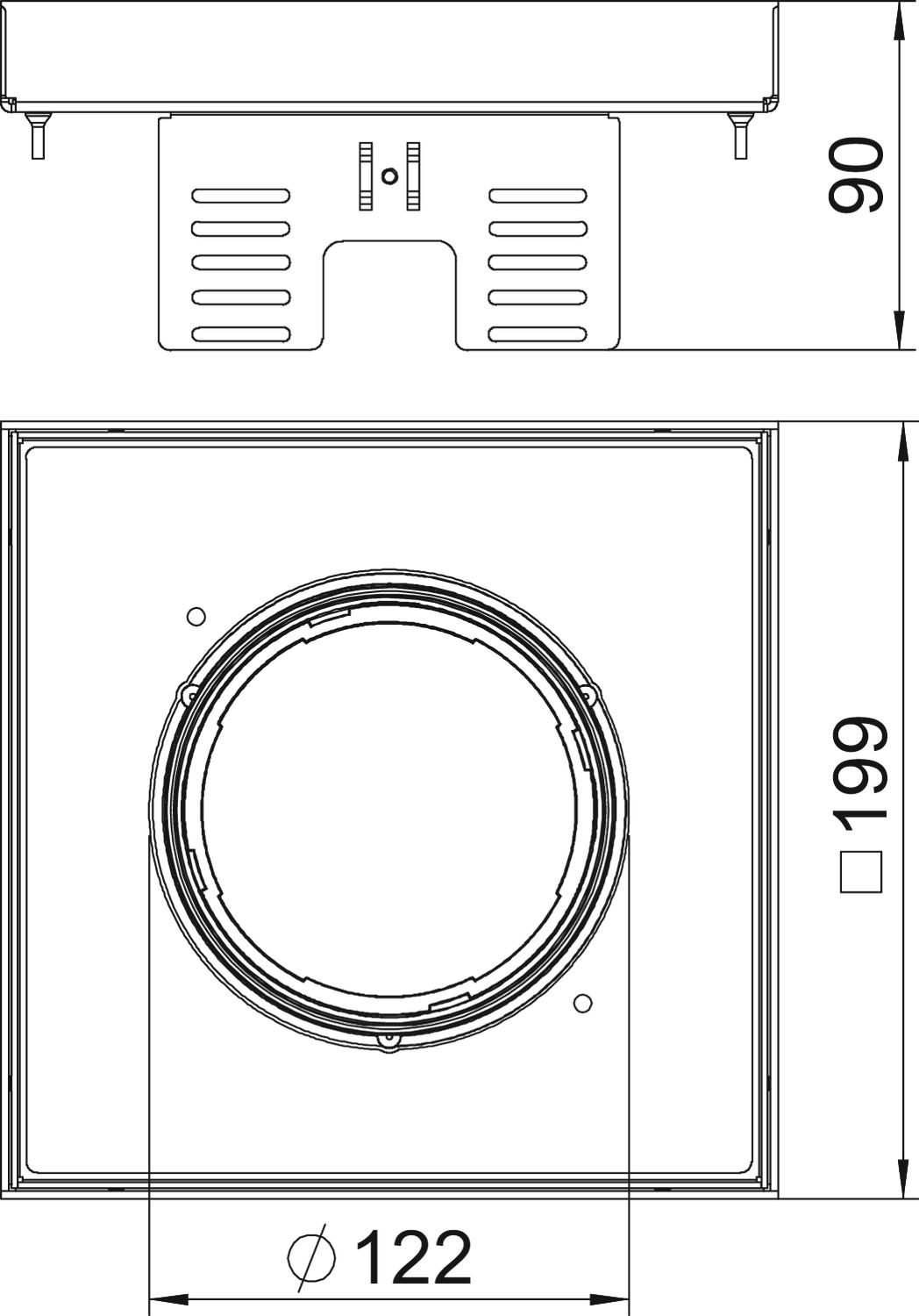

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота 90 mm Высота пола мин. 105 mm Длина 199 mm Длина, монтажный размер 201 mm Исполнение квадратные Количество встраиваемых устройств 6 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 105 mm Монтажные рамки для установки монтажных коробок нет Номинальный размер монтажных элементов 4 Отсоединяемая крышка да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 200x200mm Размер h 90 mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 20 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 14,716 кг CO2e / 1 Шт. Ширина 199 mm Ширина, монтажный размер 201 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

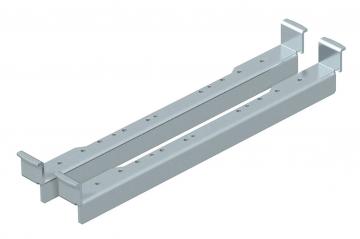

Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3
NW 350-3 QK 7410544 1 Штук
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4
SK RK4 7404380 1 Штук

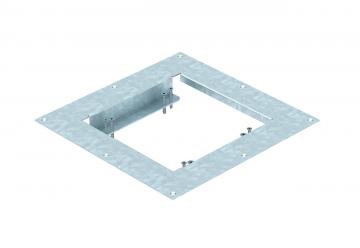

Монтажная крышка для регулируемой кассетной рамки номинального размера 4
DUG RK UAN 4 7428544 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4
DUG 350-3 4 7400505 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук - Загрузки
-
Техническая спецификация RKFN2 UZD3 4VS20 / 7409372 , 0.21MB , pdfПаспорт безопасности RKFN2 UZD3 4VS20 / 7409372 , 0.05MB , pdfREACH Декларация соответствия RKFN2 UZD3 4VS20 / 7409372 , 0.12MB , pdfRoHS Декларация соответствия RKFN2 UZD3 4VS20 / 7409372 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по монтажу Mounting instructions, cassettes RK(F) N2UZD3 , 0.10MB , pdfИнструкции по эксплуатации PF-G instructions for use , 2.00MB , pdfТекст для тендера для этого продукта не доступен.
