Регулируемая кассетная рамка RKFNUZD3 с отверстием для тубуса, из нержавеющей стали | 110 | 25 | 95 | 9

Регулируемая кассетная рамка RKFNUZD3 с отверстием для тубуса, из нержавеющей стали

Артикул, номер 7409380 | EAN 4012195869153

Артикул, номер / Типы

Высота пола мин.

Толщины напольного покрытия

Размер h

Номинальный размер монтажных элементов	9

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера 9, для трубы, для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD250-3 или UZD350-3, каждая в комбинации с монтажной крышкой DUG../9, или в UGD250-3/9 или UGD350-3/9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.

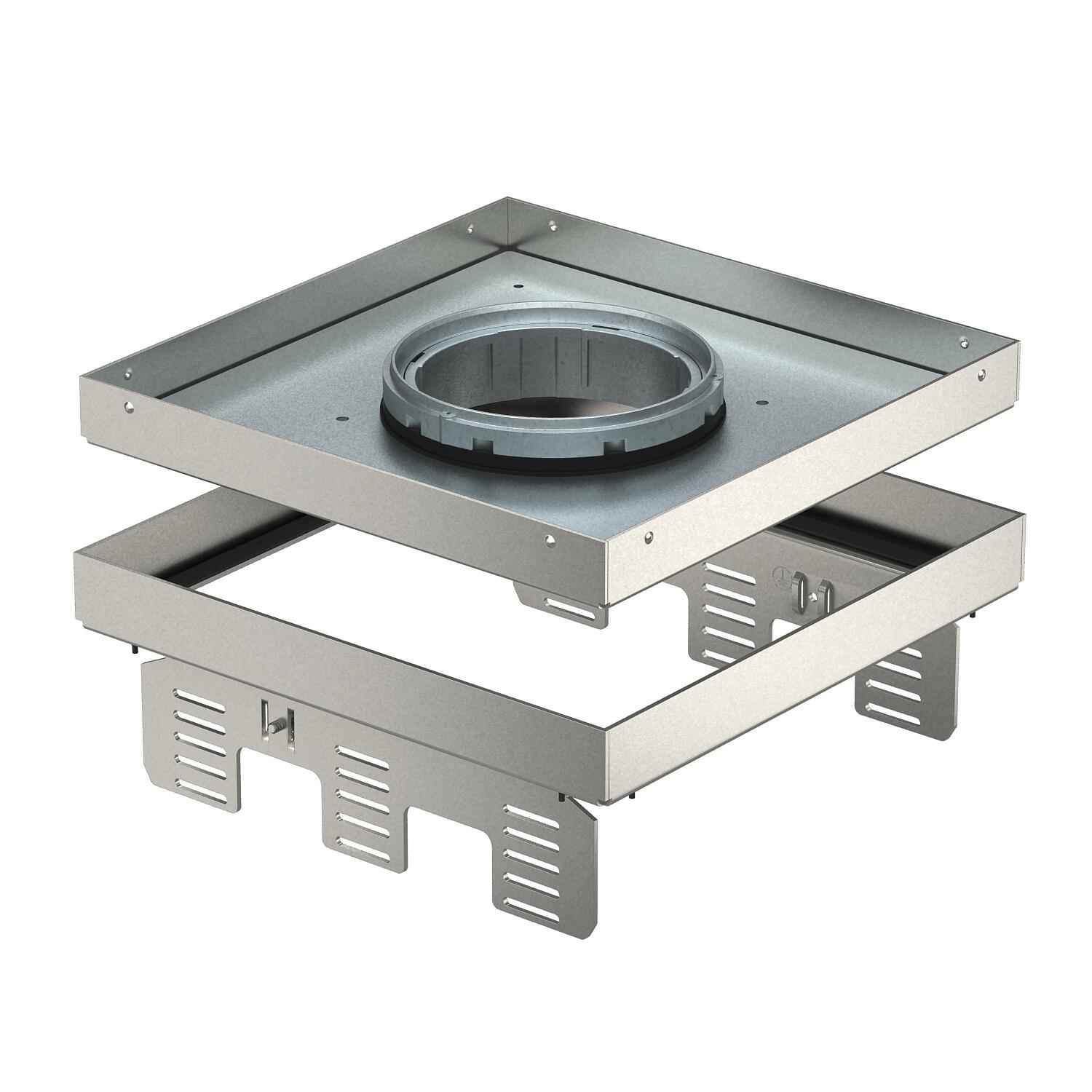

Регулируемая по высоте кассетная рамка с отверстием для тубуса, 3-секционная. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота	95 mm
Высота пола мин.	110 mm
Длина	243 mm
Длина, монтажный размер	244 mm
Исполнение	квадратные
Количество встраиваемых устройств	12
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Заглубляемая труба
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	110 mm

Монтажные рамки для установки монтажных коробок	нет
Номинальный размер монтажных элементов	9
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да

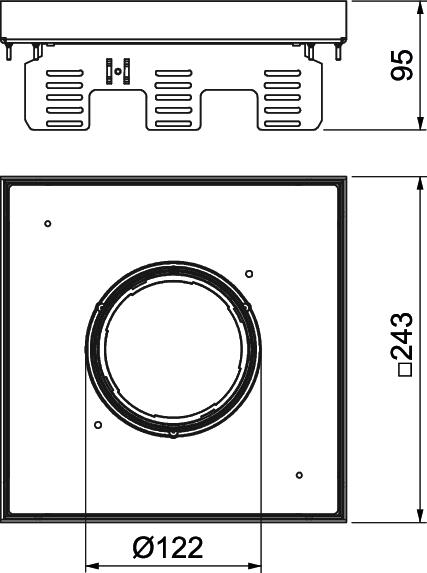

Размер	243x243mm
Размер h	95 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	21,9836 кг CO2e / 1 Шт.
Ширина	243 mm
Ширина, монтажный размер	244 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Штук	1 Штук
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3	NW 350-3 QK	7410544	Штук	1 Штук
Тубус с крышкой, с ручкой, для кассетных рамок	TUK2 GV	7428140	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 9	SK RK9	7404372	Штук	1 Штук
Монтажная крышка для регулируемой кассетной рамки номинального размера 9	DUG RK UAN 9	7428547	Штук	1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9	DUG 350-3 9	7400513	Штук	1 Штук
