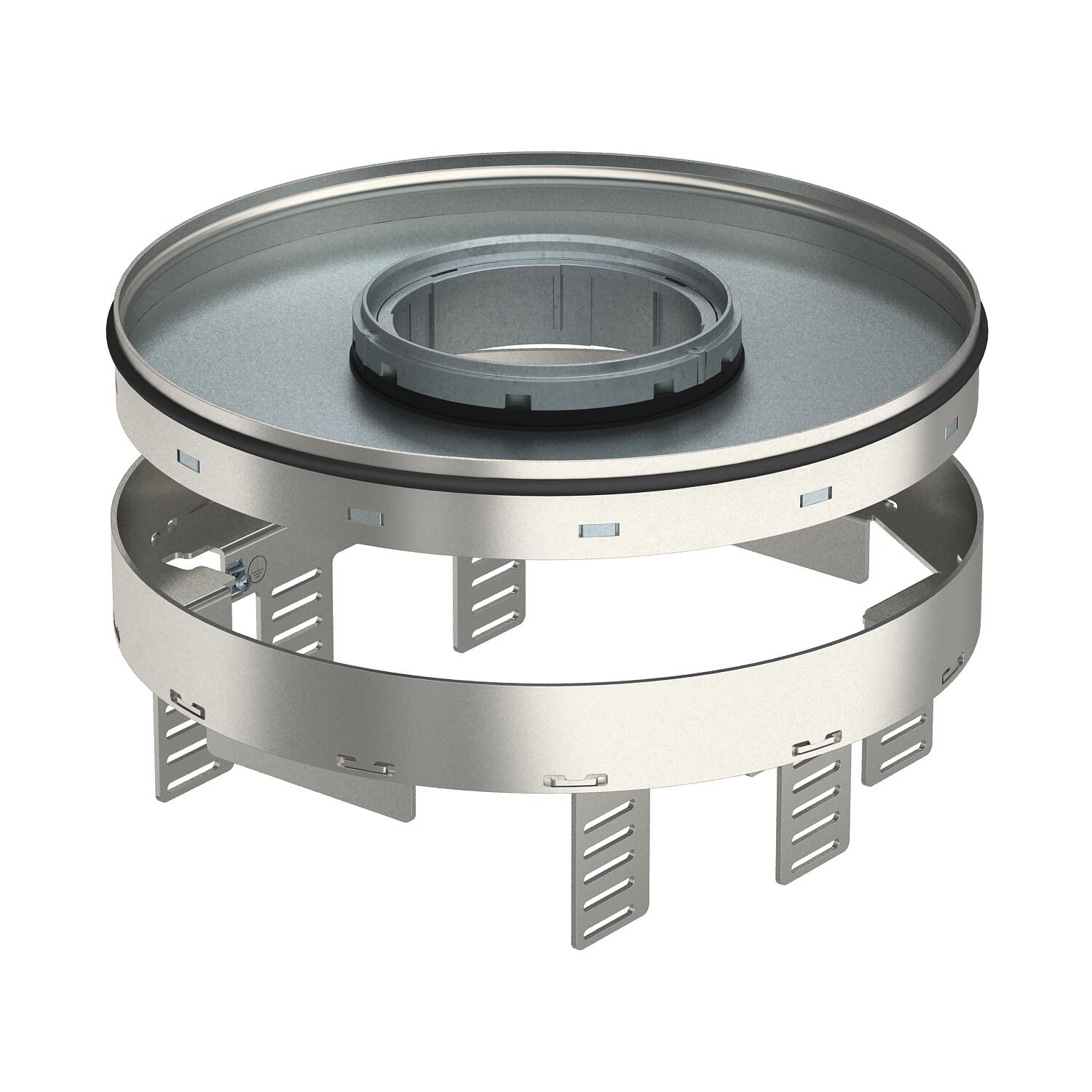

Регулируемая кассетная рамка RKFRNUZD3 с отверстием для тубуса, из нержавеющей стали
Артикул, номер 7409448 | EAN 4012195869634
- Описание продукта
-
Описание продуктаРегулируемая по высоте, отсоединяемая от пола кассета номинального размера R7, для трубы, для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD350-3, в комбинации с монтажной крышкой DUG350-3R7, или в UGD350-3R7. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 2 накладки APMT2 и одна APMT5. Можно установить до 10 электроустановочных изделий размером 45х45 мм (10 модулей серии Modul 45), с помощью 2 коробок UT3 и 1 коробки UT4.
-
- Технические данные
-
Технические характеристики

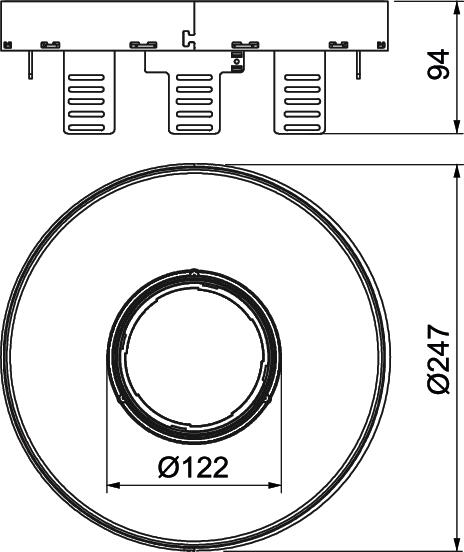

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Внутренний размер крышки 130x182 Вырез в полу/монтажное отверстие Ø 275 Высота 94 mm Высота пола мин. 94 mm Длина 274 mm Исполнение круглой формы Количество встраиваемых устройств 10 Количество монтажных коробок 2 x UT3, 1 x UT4 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Минимальная монтажная глубина E1 105 mm Минимальная монтажная глубина E2 155 mm Монтаж устройств серии Modul 45 10 Монтажная глубина 104 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 275 Номинальный размер монтажных элементов R7 Нормы EN 50085-2-2 Область применения в нерабочем состоянии 6.101.2 Влажный тип уборки пола Область применения в рабочем состоянии 6.101.3 Влажный тип уборки пола Отсоединяемая крышка да Подходит для монтажа в двойных полах нет Подходит для монтажа в пустотных полах нет Размер Ø275mm Размер h 94 mm Решения для монтажа электроустановочных изделий 7 Свободное пространство для штекера F1 30 mm Свободное пространство для штекера F2 90 mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 / UT4 Толщины напольного покрытия 25 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 16,3346 кг CO2e / 1 Шт. Ширина 274 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3
NW 350-3 RK 7410556 1 Штук
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR7
DUG 350-3 R7 7400533 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук - Загрузки
-
Техническая спецификация RKFRN2UZD3R7VS25 / 7409448 , 0.24MB , pdfПаспорт безопасности RKFRN2UZD3R7VS25 / 7409448 , 0.05MB , pdfREACH Декларация соответствия RKFRN2UZD3R7VS25 / 7409448 , 0.12MB , pdfRoHS Декларация соответствия RKFRN2UZD3R7VS25 / 7409448 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по монтажу Mounting instructions, cassettes RK(F) RN2UZD3 , 0.10MB , pdfИнструкции по эксплуатации PF-G instructions for use , 2.00MB , pdfТекст для тендера для этого продукта не доступен.
