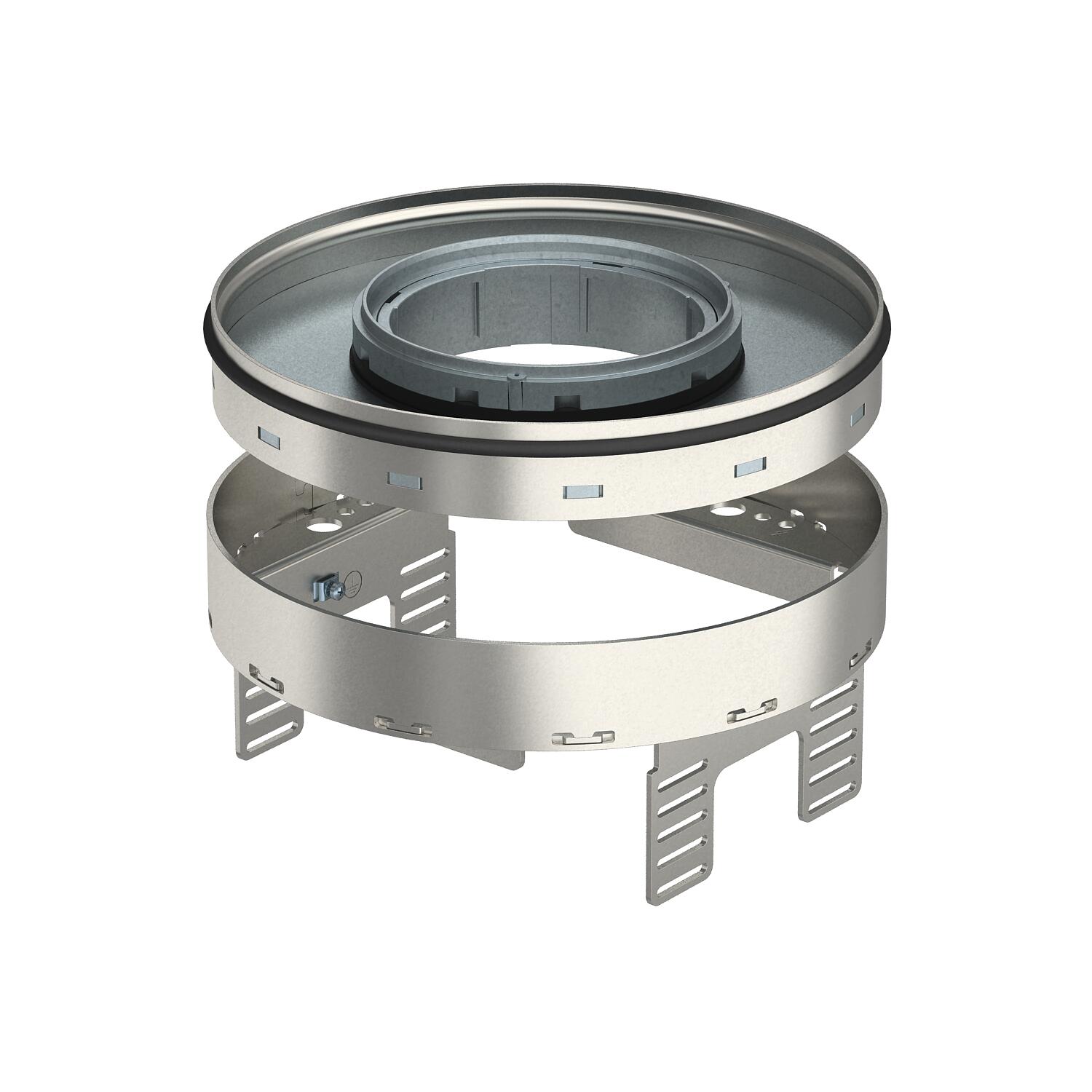

Регулируемая кассетная рамка RKFRNUZD3 с отверстием для тубуса, отсоединяемая, из нержавеющей стали 94 | 25 | 94 | R4

Регулируемая кассетная рамка RKFRNUZD3 с отверстием для тубуса, отсоединяемая, из нержавеющей стали

Артикул, номер 7409444 | EAN 4012195869580

Артикул, номер / Типы	7409444 / RKFRN2UZD3R4VS25

Высота пола мин.	94 mm

Толщины напольного покрытия	25 mm

Размер h	94 mm

Номинальный размер монтажных элементов	R4

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера R4, для трубы, для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD250-3 или UZD350-3, каждая в комбинации с монтажной крышкой DUG..R4, или в UGD250-3R4 или UGD350-3R4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 2-секционная. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота	94 mm
Высота пола мин.	94 mm
Длина	214 mm
Исполнение	круглой формы
Количество встраиваемых устройств	6
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Заглубляемая труба
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	104 mm
Монтажные рамки для установки монтажных коробок	да

Монтажный диаметр	215
Номинальный размер монтажных элементов	R4
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет
Размер	Ø215mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3
Толщины напольного покрытия	25 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	11,9645 кг CO2e / 1 Шт.
Ширина	214 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKFRN2UZD3R4VS25	94 mm	25 mm	94 mm	R4	7409444	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3	NW 350-3 RK	7410556	Штук	1 Штук
Тубус с крышкой, с ручкой, для кассетных рамок	TUK2 GV	7428140	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R4	SK RK4R	7404382	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR4	DUG 350-3 R4	7400517	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
