Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из нержавеющей стали
Артикул, номер 7409238 | EAN 4012195867302
- Описание продукта
-
Описание продуктаРегулируемая по высоте, отсоединяемая от пола кассета номинального размера 9, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD250-3 или UZD350-3, каждая в сочетании с монтажной крышкой DUG../9, или в UGD250-3/9 или UGD350-3/9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
Height-adjustable cassette, decoupled from the floor, of nominal size 9, with cord outlet, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.
Height-adjustable cassette, 3-compartment Three cover plates APMT5 can be installed.
-
- Технические данные
-
Технические характеристики

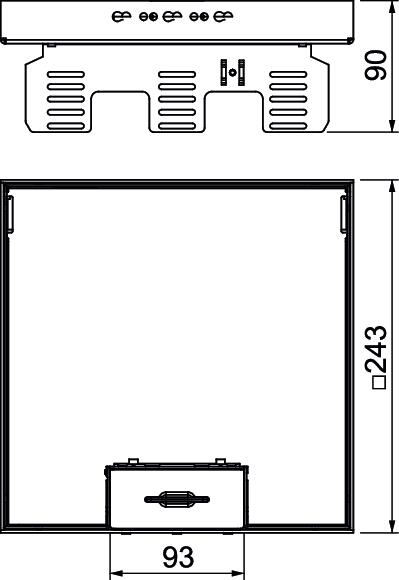

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота 90 mm Высота пола мин. 105 mm Длина 243 mm Длина, монтажный размер 244 mm Исполнение квадратные Количество встраиваемых устройств 12 Количество монтажных коробок 3 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 105 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 9 Нормы EN 50085-2-2 Отсоединяемая крышка да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 243x243mm Размер h 90 mm Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 20 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 20,2457 кг CO2e / 1 Шт. Ширина 243 mm Ширина, монтажный размер 244 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3
NW 350-3 QK 7410544 1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 9
SK RK9 7404372 1 Штук

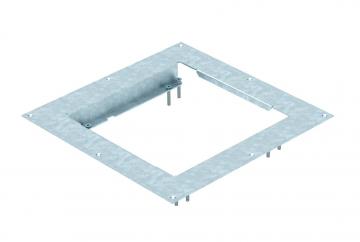

Монтажная крышка для регулируемой кассетной рамки номинального размера 9
DUG RK UAN 9 7428547 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9
DUG 350-3 9 7400513 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук - Загрузки
-
